ALDL адаптер
|
|
| Maksim_13 | Дата: Воскресенье, 21.Июл.2013, 06:01:26 | Сообщение # 151 |
|
Велосипедист
Группа: Проверенные
Сообщений: 1
Статус: Отсутствует
| Всем привет!
У меня вот будет маленькая прозьбма... не могли бы вы скинуть фотографии каким в итоге должен выглядеть ALDL адаптер? Я раньше ничего не собирал... только подпаивал мелочи всякие... буду ооочень признателен!!!)
|
| |
| |
| eketa2007 | Дата: Четверг, 10.Окт.2013, 14:41:06 | Сообщение # 152 |
|
Начинающий
Группа: Проверенные
Сообщений: 21
Статус: Отсутствует
| Привет присоединяюсь к просьбе Maksim_13, выложить фото годового шнура. Заранее спасибо.
|
| |
| |
| Woda | Дата: Вторник, 12.Ноя.2013, 23:40:20 | Сообщение # 153 |
|
Гонщик
Группа: Проверенные
Сообщений: 139
Статус: Отсутствует
|
Цитата SOBR
Только я не пойму на кой черт эти танцы с USB? Не проще сразу к COM (только железный СОМ гарантированно работает с этой скоростью), протестировать устройство, а уже потом экспериментировать с адаптерами USB->COM.
Вот только проблема, где найти антиквариат с СОМ
|
| |
| |
| boida | Дата: Четверг, 21.Ноя.2013, 22:49:13 | Сообщение # 154 |
 Гуру
Группа: Проверенные
Сообщений: 2142
Статус: Отсутствует
| Собираюсь паять адаптер, есть схемы К или К+L, для чего L линия и есть ли она у нас в ЭБУ?
Не смеют крылья черные
Над Родиной летать,
Поля ее просторные
Не смеет враг топтать!
|
| |
| |
| SOBR | Дата: Пятница, 22.Ноя.2013, 08:44:24 | Сообщение # 155 |
 Гуру
Группа: Бывалый
Сообщений: 652
Статус: Отсутствует
| Цитата boida (  ) Вот только проблема, где найти антиквариат с СОМ
Че это еще за проблема? Ужас у меня в четырех ядернике тоже сзади нет ком порта, зато он есть там на материнской плате надо только вывести через разъем для подключения COM-порта
http://www.dns-shop.ru/catalog/i157124/vynosnaya-planka-com-port.html 110р.
Вот здесь точно будет материнка или комп с com портом
http://www.avito.ru/krasnod....0989839
Цитата boida ( ) Собираюсь паять адаптер, есть схемы К или К+L, для чего L линия и есть ли она у нас в ЭБУ?
Это одно и тоже там разное напряжение подтяжки линии - 5в и 12в у меня эбу работает и с K и L линией, у других тоже работает можно не париться. А так у нас K-line.
|
| |
| |
| boida | Дата: Пятница, 22.Ноя.2013, 20:08:48 | Сообщение # 156 |
|
Гуру
Группа: Проверенные
Сообщений: 2142
Статус: Отсутствует
| SOBR, вообще заблудил... вечером буду изучать теорию. Добавлено (22.Ноя.2013, 20:08:48)
---------------------------------------------
SOBR, Немогу понять что ты написал
К-линия двунаправленная и это именно к ней делают подтяжку 12 или 5В.
Л-линия работает только в одну сторону, от компьютере в ЭБУ.
Каким фигом они могут быть взаимозаменяемые???
цитата с чиптюнера-
В системах GM используется другой диагностический протокол - ALDL. В адаптере ALDL используется выход с открытым коллектором и 5-вольтовые уровни сигналов. "Подтяжка" в этих системах находится внутри ЭБУ. В подавляющем большинстве случаев для этих систем не используется оригинальный адаптер, для диагностики применяют K-Line, либо занизив до 5 вольт напряжение "подтяжки", либо подбором резистора для стабильной работы и на 5 и на 12 вольтовых уровнях....
....При диагностике иномарок 90-x годов часто возникает необходимость в дополнительной линиии L (K-L-Line адаптер), более поздние модели, как правило используют только K-Line....
Ну вроде как без л-линии можно обойтись.
PS я ж че и затупил, а вдруг если я не распаяю и не подключу л-линию то какие то функции будут недоступны...
Не смеют крылья черные
Над Родиной летать,
Поля ее просторные
Не смеет враг топтать!
|
| |
| |
| SOBR | Дата: Вторник, 26.Ноя.2013, 21:31:36 | Сообщение # 157 |
|
Гуру
Группа: Бывалый
Сообщений: 652
Статус: Отсутствует
| Наверное не точно выразился, я не писал что сами линии взаимозаменяемые. Я имел ввиду, что оба устройства (K-Line и K-L-Line) будут у нас работать, но подключать к диагностической колодке надо через K-line.
Насчет распаивать ли L-line, это надо смотреть конкретную схему не думаю,что она связана с K-line, собственно что там особо распаивать, у меня на плате распаян, но сама линия с платы не выведена. Все функции доступны
|
| |
| |
| boida | Дата: Вторник, 31.Дек.2013, 23:14:41 | Сообщение # 158 |
|
Гуру
Группа: Проверенные
Сообщений: 2142
Статус: Отсутствует
| Цитата SOBR ( ) подключать к диагностической колодке надо через K-line
Цитата SOBR ( ) Все функции доступны
Вот про это я и спрашивал, спасибо.Добавлено (31.Дек.2013, 23:14:41)
---------------------------------------------
Адаптер готов, жду разъем из Китая.
Есть вопросы к диагностам:
1, Какие должны быть показания ДАДа на ХХ и при незаведенном двигателе?
2, открытие ДЗ на ХХ и при полном газе
3,на какие еще параметры стоит обратить внимание?
Не смеют крылья черные
Над Родиной летать,
Поля ее просторные
Не смеет враг топтать!
Сообщение отредактировал boida - Среда, 27.Ноя.2013, 09:56:54 |
| |
| |
| boida | Дата: Суббота, 08.Фев.2014, 23:13:18 | Сообщение # 159 |
|
Гуру
Группа: Проверенные
Сообщений: 2142
Статус: Отсутствует

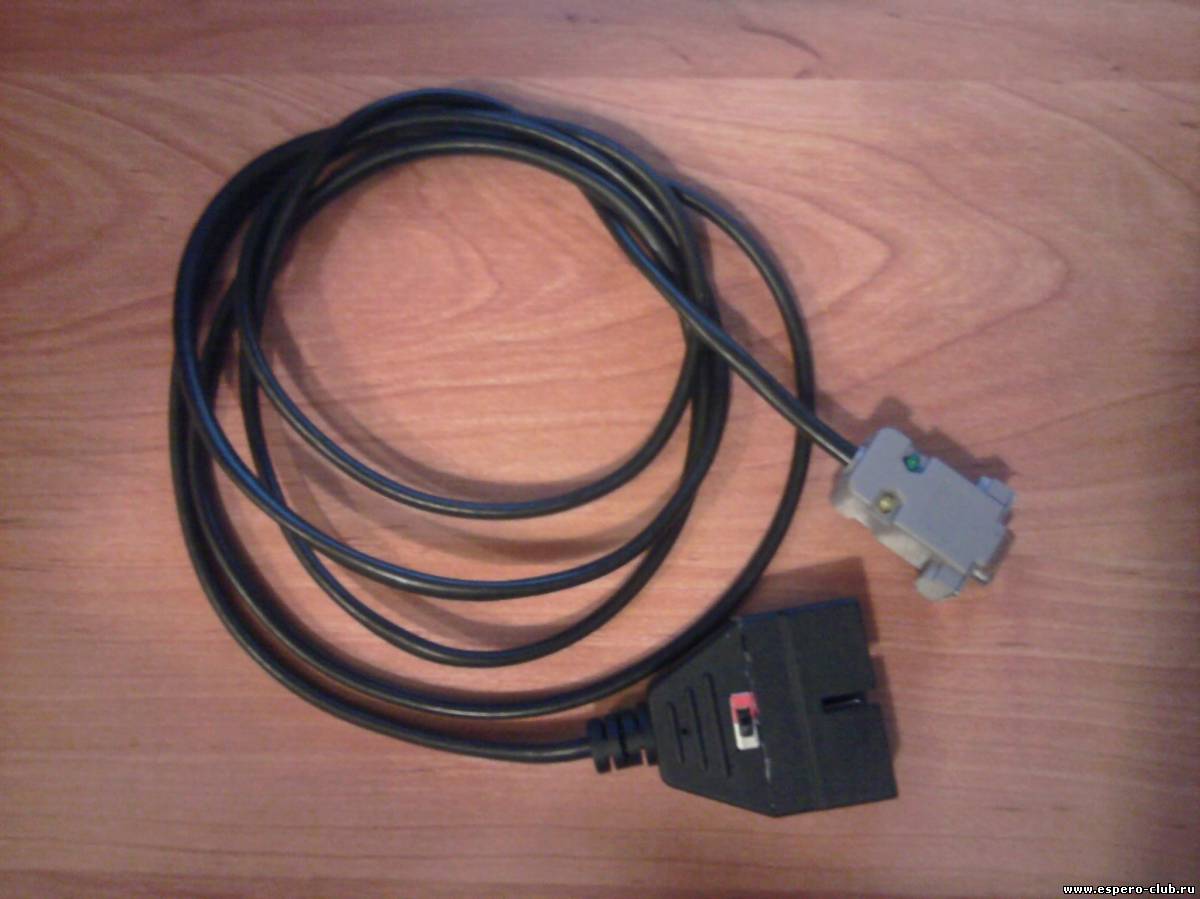

| Собрал себе K-Line и ВСЕМ рекомендую!

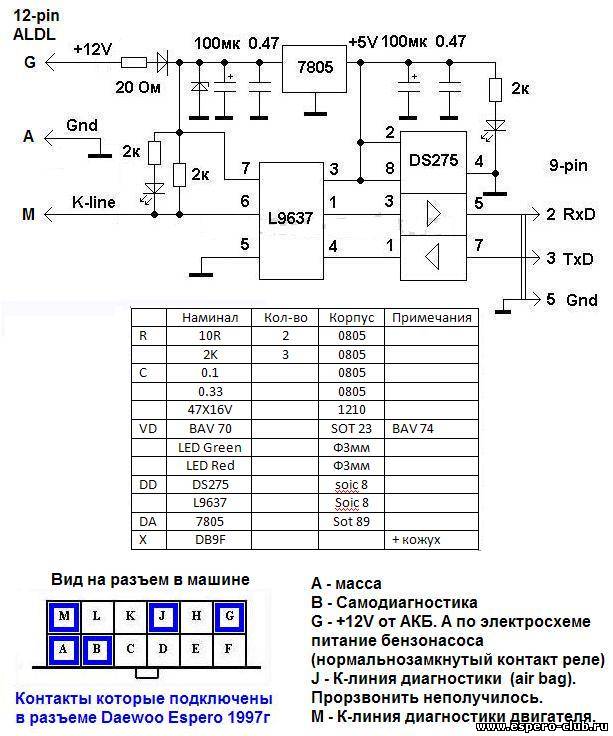

Вот схема и все что нужно
Кому интересно вышлю печатку на мыло.
Не смеют крылья черные
Над Родиной летать,
Поля ее просторные
Не смеет враг топтать!
Сообщение отредактировал boida - Суббота, 08.Фев.2014, 23:16:14 |
| |
| |
| Alex_svk | Дата: Воскресенье, 09.Фев.2014, 00:36:44 | Сообщение # 160 |
 Гуру
Группа: Проверенные
Сообщений: 611
Статус: Отсутствует
| Все наглядно, хорошая схема. Буду делать под usb. Разъем, L9637 и FT232RL в китае дешевле?

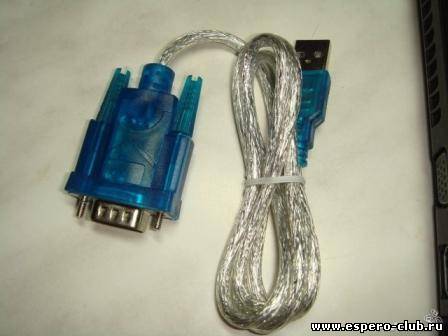

Можно ли нечто подобное взять в качестве дешевого корпуса с разъемом + может там уже есть микросхема FT232RL ?
UPD:
http://img42.imageshack.us/img42/8481/img3987l.jpg
Если внутри он такой же, то надо брать :))
Хотя синий наверно придет такой:
http://www.drive2.ru/communities/health-check/blog/401288/
---->Я на DRIVE2<----
Сообщение отредактировал Alex_svk - Воскресенье, 09.Фев.2014, 00:58:48 |
| |
| |
| boida | Дата: Воскресенье, 09.Фев.2014, 00:54:04 | Сообщение # 161 |
|
Гуру
Группа: Проверенные
Сообщений: 2142
Статус: Отсутствует
| Микрухи в китае дешевле если брать от 10 штук.
Цитата Alex_svk ( ) Можно ли нечто подобное взять в качестве дешевого корпуса с разъемом + может там уже есть микросхема FT232RL ?
Там пригодиться все, то есть ничего переделывать не надо, останется купить переходник или просто проводки сувать.
Разъема "папа" для адаптера отдельно не нашел пришлось покупать переходник какраз к такому адаптеру как ты привел в пример и распотрошить его, только в нем почемуть неправильно были распаяны провода.
http://www.aliexpress.com/item....18.html
Не смеют крылья черные
Над Родиной летать,
Поля ее просторные
Не смеет враг топтать!
|
| |
| |
| Alex_svk | Дата: Воскресенье, 09.Фев.2014, 01:11:28 | Сообщение # 162 |
|
Гуру
Группа: Проверенные
Сообщений: 611
Статус: Отсутствует
| Цитата boida ( ) только в нем почему-то неправильно были распаяны провода.
в том что я привел неправильно распаяны? (оно и не удивительно)
Или в черном что ты заказал?
Кстати на ebay чeть дешевле http://www.ebay.com/itm....vxp=mtr.
---->Я на DRIVE2<----
|
| |
| |
| boida | Дата: Воскресенье, 09.Фев.2014, 01:32:39 | Сообщение # 163 |
|
Гуру
Группа: Проверенные
Сообщений: 2142
Статус: Отсутствует
| Неправильно были распаяны провода в переходнике который я заказывал.
Сначала разрезал кабель посередине и хотел использовать так но после прозвонки пришлось его расковырять.
Не смеют крылья черные
Над Родиной летать,
Поля ее просторные
Не смеет враг топтать!
|
| |
| |
| Alex_svk | Дата: Воскресенье, 09.Фев.2014, 01:38:48 | Сообщение # 164 |
|
Гуру
Группа: Проверенные
Сообщений: 611
Статус: Отсутствует
| Я ж и смотрю что он не разборный у них. Обойдусь без него.
---->Я на DRIVE2<----
|
| |
| |
| serg55 | Дата: Воскресенье, 09.Фев.2014, 15:09:32 | Сообщение # 165 |
 Ветеран
Группа: Проверенные
Сообщений: 461
Статус: Отсутствует
| Купил переходник USB – COM за 240 руб, скачал к нему драйвер, подключил к машине через адаптер на 2-х транзисторах (в начале топика) и нетбуку Самсунг. В результате - dw_scan239 работает, GM-монитор daewoo работает, Research DAEWOO нет (бегут все время циферки). Проверял на ХХ оборотах.
|
| |
| |
