Блок управления стеклоподъёмниками 2 - с фотками
|
|
| N1kola5 | Дата: Понедельник, 28.Июн.2010, 16:25:47 | Сообщение # 1 |
 Начинающий
Группа: Проверенные
Сообщений: 37
Статус: Отсутствует
| Стало заедать переднее левое стекло, а потом вообще перестало закрываться. Подумал – мотор, но стекло вниз шло, а вверх никак – значит, не мотор, а выключатель. Проверил работу клавиш тестером – все кнопки работают, ставлю в машину – не работает. Всё дело оказалось в подгоревшем контакте, который терялся под нагрузкой. Разобрал, зачистил (на всякий пожарный все контакты), заработало. Хотя уже есть соответствующая тема, но решил сфоткать процесс. По порядку: 1. Аккуратно нажимаем двумя отвёртками вверху и внизу панели и вытягиваем её вверх, достаём блок, отключаем разъём.  2. Снимаем клавиши (одна из них немного отличается – ставить её нужно будет на своё место), достаём тонкие прямоугольные толкатели из пазов, снимаем нижнюю крышку, выкручиваем саморезы – снимаем верхнюю панель, снимаем плату со светодиодами, вытаскиваем выключатель - будьте осторожны при снятии, чтобы не потерять мелкие детали   3. Немного надавливаем на нижнюю часть контактной панели, чтобы увеличить зазор между контактами (при желании можно и полностью разобрать)   4. Чистим контакты надфилем, собираем в обратной последовательности
Первая машина - это... это... всё равно, что первый компьютер!
Daewoo Espero 2.0 CD 1995г. 219000 км
|
| |
| |
| Link | Дата: Понедельник, 28.Июн.2010, 22:02:30 | Сообщение # 2 |
 Гуру
Группа: Администраторы
Сообщений: 5406
Статус: Отсутствует
| есть такая темка чувак
Daewoo Espero 2L 1999г пробег 255тык
|
| |
| |
| N1kola5 | Дата: Понедельник, 28.Июн.2010, 22:56:35 | Сообщение # 3 |
|
Начинающий
Группа: Проверенные
Сообщений: 37
Статус: Отсутствует
| Quote (N1kola5) Хотя уже есть соответствующая тема, но решил сфоткать процесс
Это, так сказать, обобщение. На этом эту тему можно закрыть и при желании админа вынести в "новости" на заглавную страницу сайта
Первая машина - это... это... всё равно, что первый компьютер!
Daewoo Espero 2.0 CD 1995г. 219000 км
|
| |
| |
| MaKcuM | Дата: Вторник, 29.Июн.2010, 00:08:37 | Сообщение # 4 |
 Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| N1kola5, а не подскажешь, диоды там впаяны или в патрон ставятся?
|
| |
| |
| N1kola5 | Дата: Вторник, 29.Июн.2010, 00:21:28 | Сообщение # 5 |
|
Начинающий
Группа: Проверенные
Сообщений: 37
Статус: Отсутствует
| На сколько я помню (около месяца назад делал), диоды впаяны в печатную плату, которая легко снимается
Первая машина - это... это... всё равно, что первый компьютер!
Daewoo Espero 2.0 CD 1995г. 219000 км
|
| |
| |
| Fess-1984 | Дата: Вторник, 29.Июн.2010, 01:06:14 | Сообщение # 6 |
 Гуру
Группа: Модераторы
Сообщений: 1611
Статус: Отсутствует
| Quote (N1kola5) Чистим контакты надфилем, собираем в обратной последовательности
Надфилем это жесть, надо потом шкуркой мелкий полернуть, иначе опять все быстро обгорит.
"Не бойся падать, бойся что жизнь твоя, унылой станет и неинтересной."© Дмитрий Спирин
|
| |
| |
| N1kola5 | Дата: Вторник, 29.Июн.2010, 09:20:13 | Сообщение # 7 |
|
Начинающий
Группа: Проверенные
Сообщений: 37
Статус: Отсутствует
| Контакты из довольно твёрдого металла (мне показалось, твёрже технического серебра), поэтому даже после грубого надфиля получается почти зеркальная поверхность. Да и надфили ведь разные бывают - в конце можно надфилем с алмазным напылением доделать. Можно конечно и шкуркой полирнуть. Чем плотнее контакты будут прилегать - тем больше площадь контакта - тем меньше сопротивление - тем меньше нагрев. Школьный курс физики - очевидный факт.
Первая машина - это... это... всё равно, что первый компьютер!
Daewoo Espero 2.0 CD 1995г. 219000 км
|
| |
| |
| Fess-1984 | Дата: Вторник, 29.Июн.2010, 20:35:08 | Сообщение # 8 |
|
Гуру
Группа: Модераторы
Сообщений: 1611
Статус: Отсутствует
| Quote (N1kola5) Школьный курс физики - очевидный факт.
Так и я собственно о том-же.
"Не бойся падать, бойся что жизнь твоя, унылой станет и неинтересной."© Дмитрий Спирин
|
| |
| |
| vikzag09 | Дата: Среда, 30.Июн.2010, 08:49:14 | Сообщение # 9 |
 Гуру
Группа: Проверенные
Сообщений: 2161
Статус: Отсутствует
| МОГУ ДОБАВИТЬ НЕМНОЖКО. Я СТОЧИЛ ПОКРОЯМ НЕМНОЖКО КЛАВИШИ ТАК КАК ОНИ УПИРАЛИСЬ И НЕ ХОТЕЛИ ДОЖИМАТЬ КОНТАКТ ТЕПЕРЬ ВСЕ ГУД
|
| |
| |
| Ziga | Дата: Среда, 30.Июн.2010, 22:51:59 | Сообщение # 10 |
 Ветеран
Группа: Бывалый
Сообщений: 576
Статус: Отсутствует
| Quote Я СТОЧИЛ ПОКРОЯМ НЕМНОЖКО КЛАВИШИ ТАК КАК ОНИ УПИРАЛИСЬ И НЕ ХОТЕЛИ ДОЖИМАТЬ КОНТАКТ ТЕПЕРЬ ВСЕ ГУД
А я думал: я один такой умный, нашёл причину недожимания и устранил методом спиливания краёв клавиш!  Теперь нажимаются легко с приятным щелчком...
|
| |
| |
| SashaNF | Дата: Четверг, 01.Июл.2010, 00:07:45 | Сообщение # 11 |
 Гуру
Группа: Бывалый
Сообщений: 724
Статус: Отсутствует
| Quote (Ziga) Quote
А я думал: я один такой умный, нашёл причину недожимания и устранил методом спиливания краёв клавиш! biggrin Теперь нажимаются легко с приятным щелчком...
А это только у русских смекалка решает, как подсказывает опыт у иностранцев интеллект на другое заточен.
|
| |
| |
| MaKcuM | Дата: Воскресенье, 04.Июл.2010, 22:13:20 | Сообщение # 12 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Внесу свои 5 копеек.

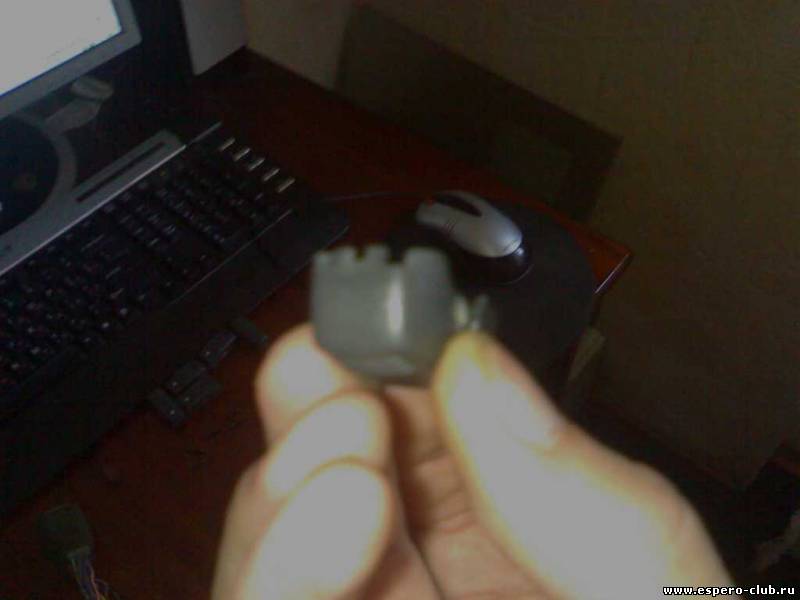

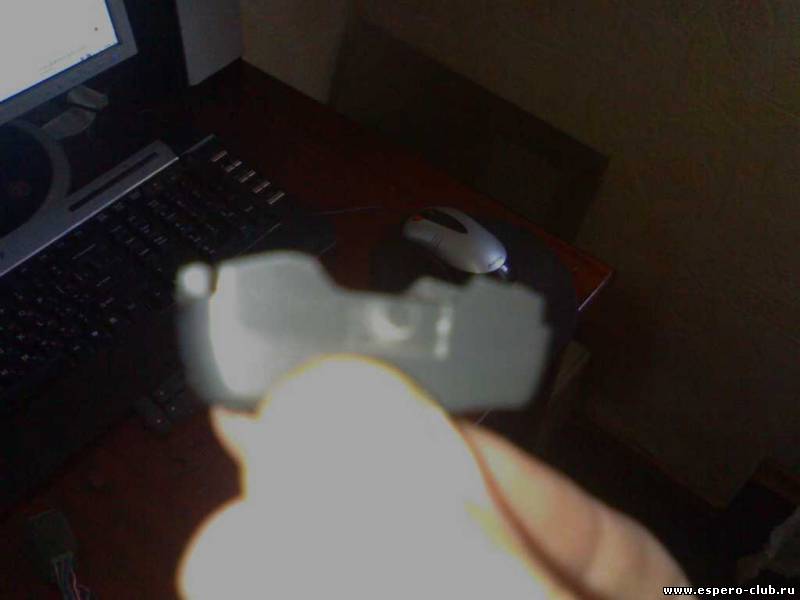

Клавиши подпиливаются вот так, по диагонали
А прорезь что на одной стороне кнопок, можно очень легко углубить полотном по металлу или ножичком
А теперь по поводу печатной платы внутри: многим из вас знакома ситуация когда не горит подсветка на одной или 2-х кнопках... Ну или банальное желание сменить цвет и свет кнопок...
Вобщем так, берем сначала диоды. Нужны они туда на 3-3.5 В и с расчетом мощности 20-25 мА на один.

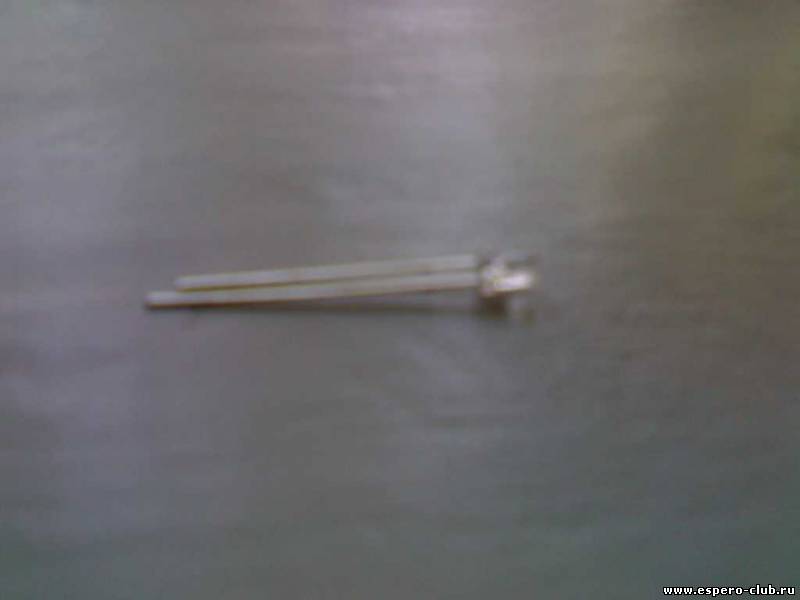

Вот так вот они выглядят...

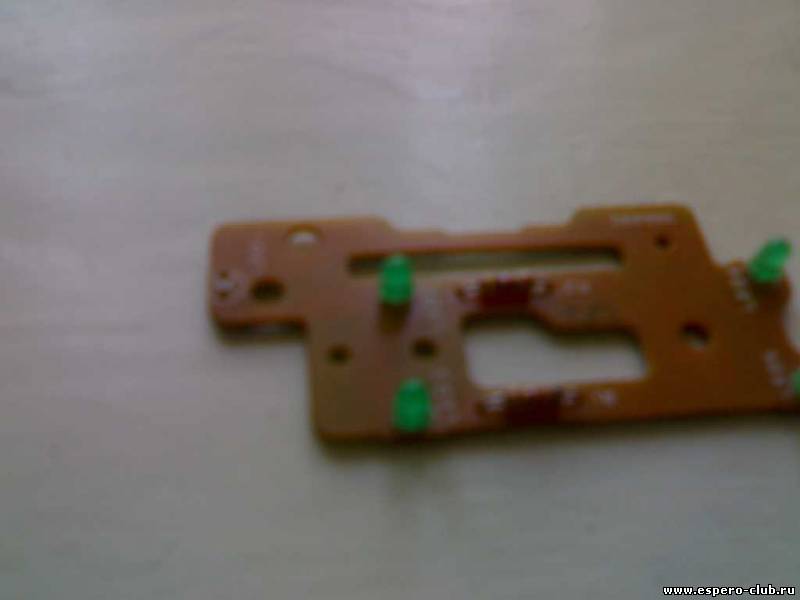

Берем нашу печатную плату

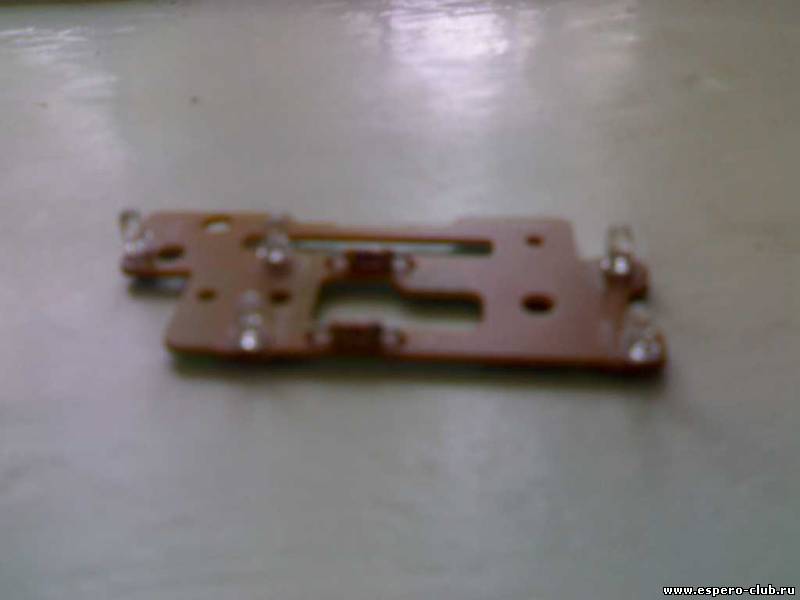

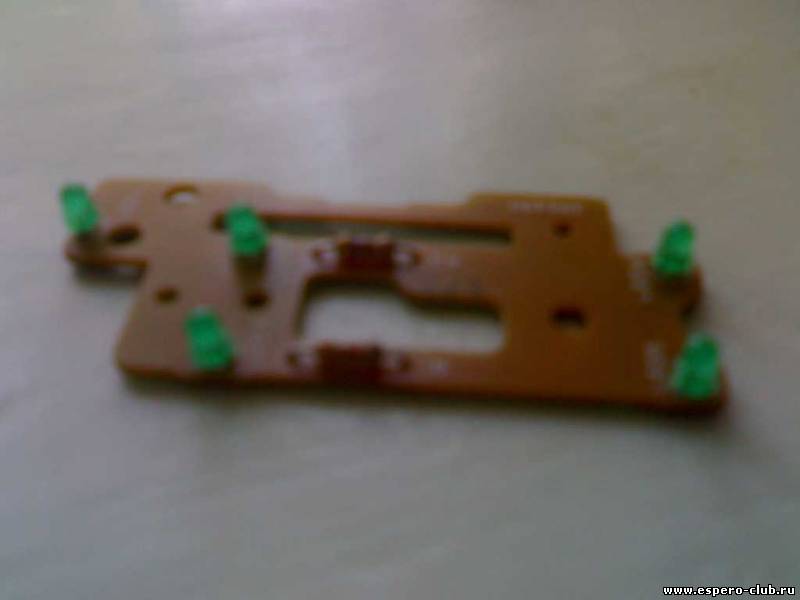

И выпаиваем из неё поочереди все наши диоды, вот так
Могу сказать одно, выпаиваются диоды очень хреново. Корейцы подсуетились, мало того что диоды впаяны в плату, так концы диодов еще и разогнуты в разные стороны. Проще сначала снять с контактов всё старое олово, потом разогнуть контакты и вынуть диод.
|
| |
| |
| MaKcuM | Дата: Воскресенье, 04.Июл.2010, 22:25:26 | Сообщение # 13 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует

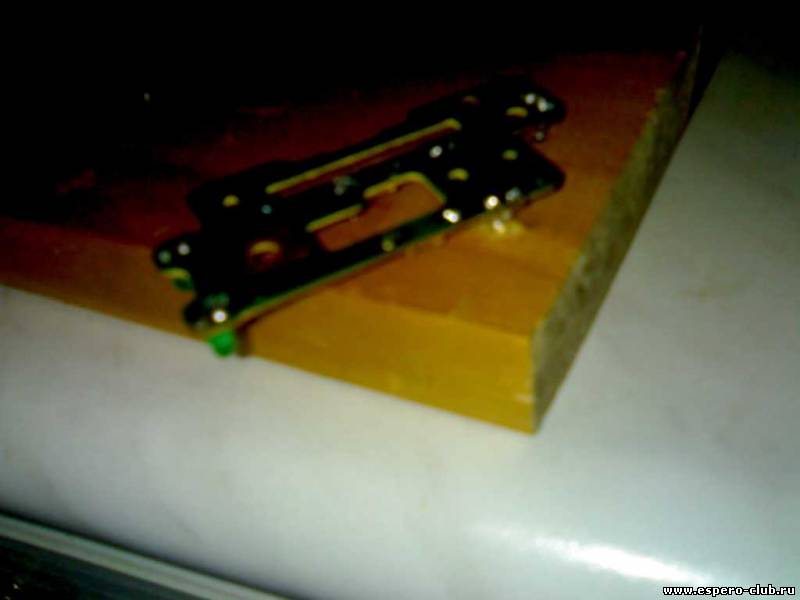

| Советую для припаивания новых диодов обзавестись досочкой или ДСП-шкой с заранее просверленной дыркой в диаметр наших новых диодов
Вставляем наш новый диод в плату контактами, а шляпкой в досочку, тем самым диод жесто зафиксированн и мы можем свободно паять контакты, на мучаясь и не держа припаиваемый диод
Практический совет для тех кто очень плохо понимает в схемах и диодах, у каждого диода внутри есть большой и маленький электроды, вот тот контакт, который маленький (на котором маленький электрод), вставляем в то место где на схеме нарисован треугольник, со стороны гипотенузы этого треугольника. Перепаиваем все диоды и получаем новую схему
Сразу скажу, я брал сверхъяркие светодиоды, посему они прозрачные и без цвета.

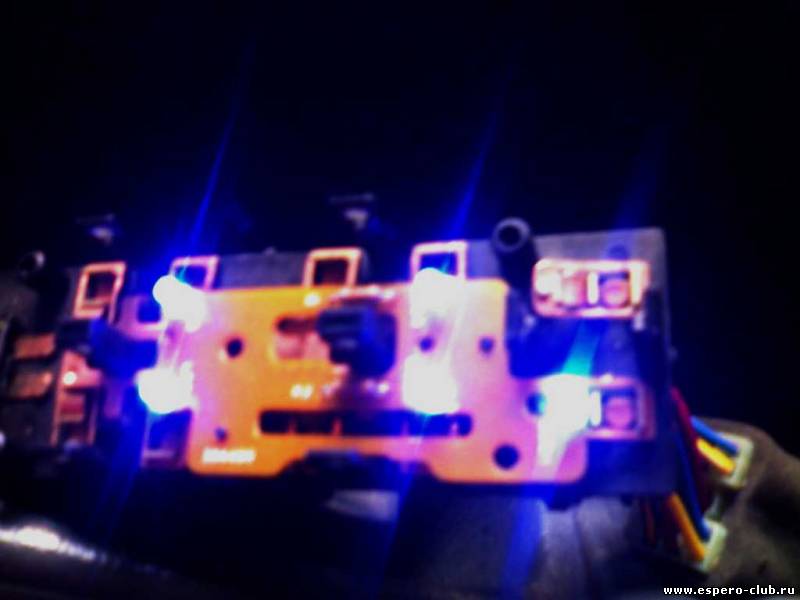

Вот как они выглядят под напряжением

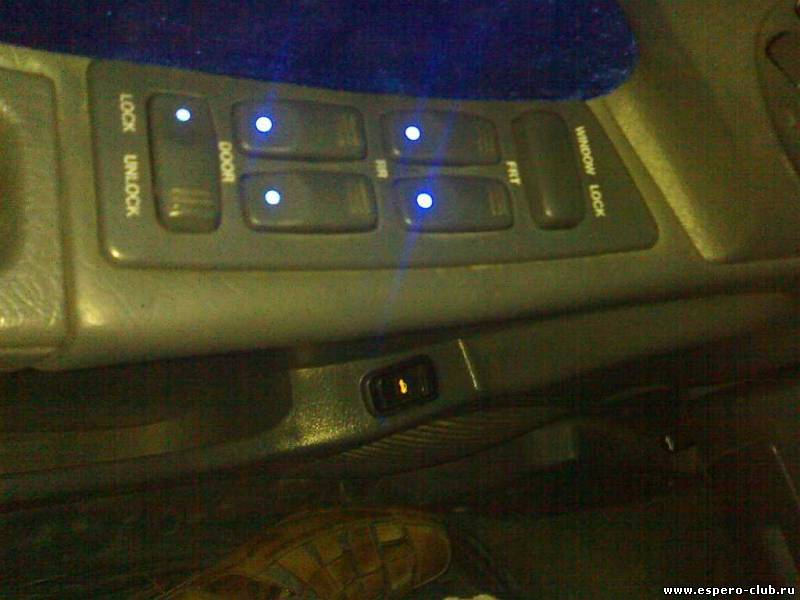

А вот так вот выглядит уже собраная кнопочная группа, установленная в дверь, и снятая ночью с включенным светом...
Приношу свои извинения за качество фоток, под рукой был только сотовый...
|
| |
| |
| Fess-1984 | Дата: Воскресенье, 04.Июл.2010, 22:53:04 | Сообщение # 14 |
|
Гуру
Группа: Модераторы
Сообщений: 1611
Статус: Отсутствует
| Quote (MaKcuM) Практический совет для тех кто очень плохо понимает в схемах и диодах, у каждого диода внутри есть большой и маленький электроды, вот тот контакт, который маленький (на котором маленький электрод), вставляем в то место где на схеме нарисован треугольник, со стороны гипотенузы этого треугольника.
Убил просто "гипотенузой"
"Не бойся падать, бойся что жизнь твоя, унылой станет и неинтересной."© Дмитрий Спирин
|
| |
| |
| MaKcuM | Дата: Воскресенье, 04.Июл.2010, 23:43:41 | Сообщение # 15 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Quote (Fess-1984) Убил просто "гипотенузой"
Ты бы моё лицо видел, когда я пытался это слово вспомнить...
|
| |
| |
