Блок управления стеклоподъёмниками 2 - с фотками
|
|
| Bak | Дата: Понедельник, 05.Июл.2010, 10:35:29 | Сообщение # 16 |
 Профессионал
Группа: Проверенные
Сообщений: 80
Статус: Отсутствует
| MaKcuM, а в пасажирских дверях менял тоже ? я вот пытался разобрать но с моим гиганским пояльником нечего невышло.
..::Bak::.. espero 98г.
|
| |
| |
| MaKcuM | Дата: Понедельник, 05.Июл.2010, 11:14:31 | Сообщение # 17 |
 Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Quote (Bak) MaKcuM, а в пасажирских дверях менял тоже ?
Не, пока не добрался... Мож на следущих выходных... Заодно надо развинтить кнопки на торпедо, посмотреть, что там...
|
| |
| |
| Bak | Дата: Понедельник, 05.Июл.2010, 16:37:00 | Сообщение # 18 |
|
Профессионал
Группа: Проверенные
Сообщений: 80
Статус: Отсутствует
| ну в торпеде я поменял а вот в дверях щас пойду буду пытаться
..::Bak::.. espero 98г.
|
| |
| |
| MaKcuM | Дата: Понедельник, 05.Июл.2010, 17:13:03 | Сообщение # 19 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Quote (Bak) ну в торпеде я поменял а вот в дверях щас пойду буду пытаться
Я просто меняю тогда когда сталкиваюсь. Вот полез сигналку нормально проводить, полез к блоку управления, заодно почистил контакы и лампочки сменил. На выходных надо лезть в заднюю правую дверь, там стекло с аправляющего открутилось, ходуном ходит. Вот заодно и сменю.
|
| |
| |
|
| MaKcuM | Дата: Суббота, 10.Июл.2010, 18:35:14 | Сообщение # 21 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Вот наша платка у нас в руках, и мы можем её вертеть и паять как хотим, еще раз скажу, будьте предельно аккуратны, дабы не переломить печатную плату (я одну сломал, и долго потом восстанавливал... )
Перепаиваем диод по схеме (диоды берем такие.же на 3.6 В, 25 мА) и собираем в обратном порядке...
А вот с задними несколько сложнее:

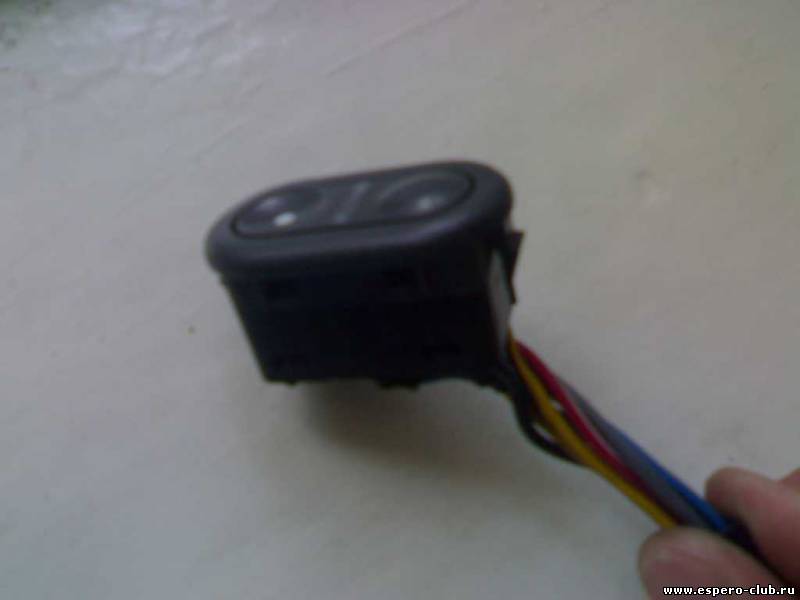

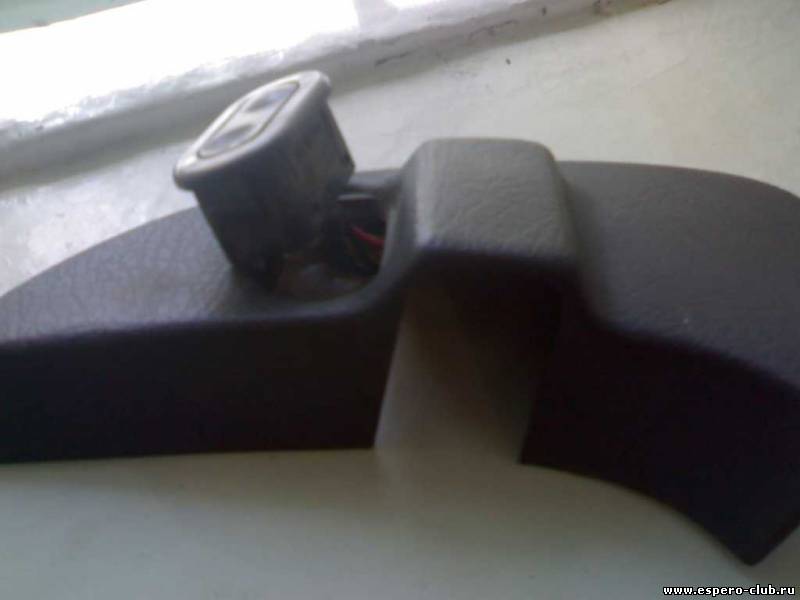

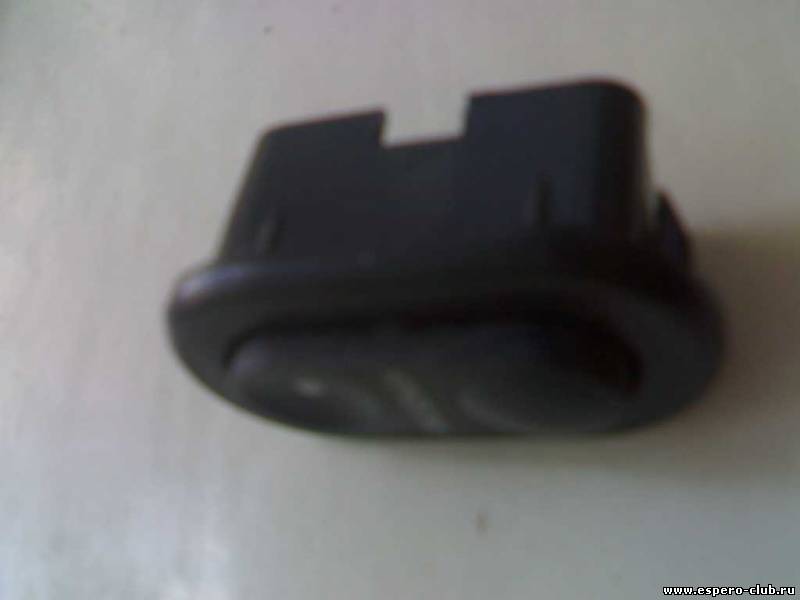

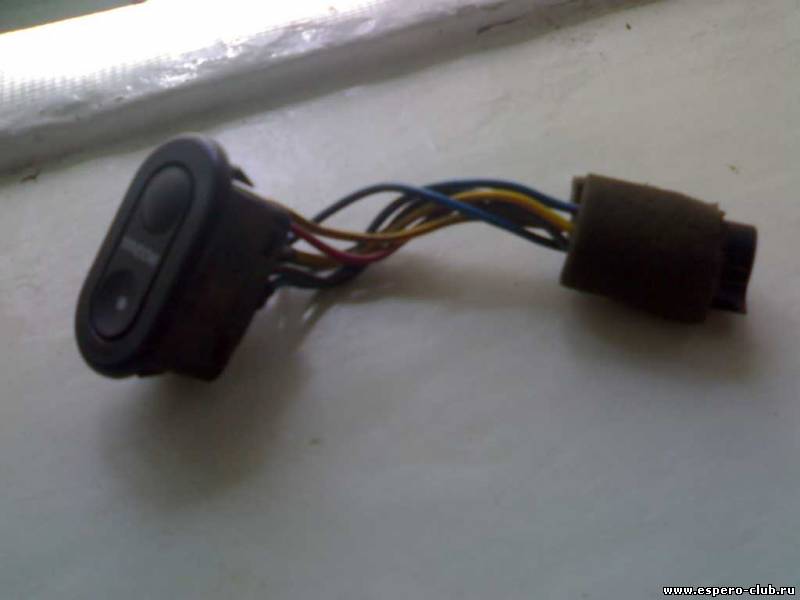

Снимаем их вместе с декоративной накладкой
Выдавливаем её со стороны проводов, если начать колупать спереди, то испортим внешний вид кнопки и декоративной накладки
Теперь, зная как крепиться сама кнопочка в этом механизме, просовываем туда отвертку, и сдергиваем её с пазов (вот она, сложность. Тут верхняя юбочка не снимается, как на передних, и кнопка целиковая  ). Снимаем осторожно, потому как крепления кнопки очень легко срываются, и кнопочка в пазах начинает болтаться влево-вправо (себе так сорвал на кнопке, потом пришлось залить суперклеем и выпилить напильником нечто подобное).

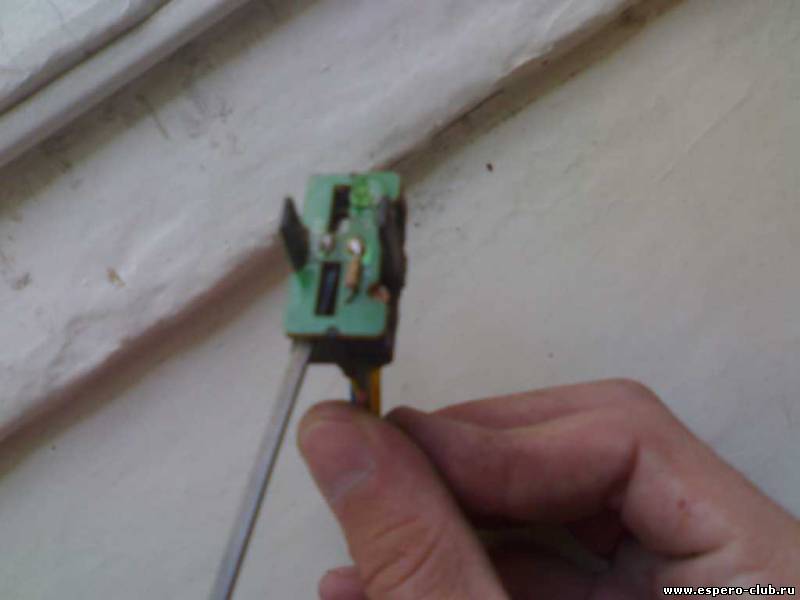

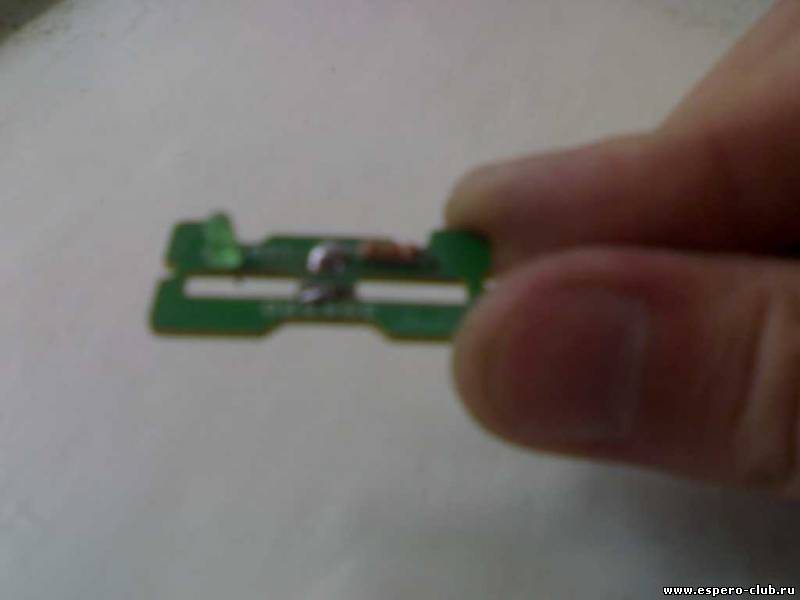

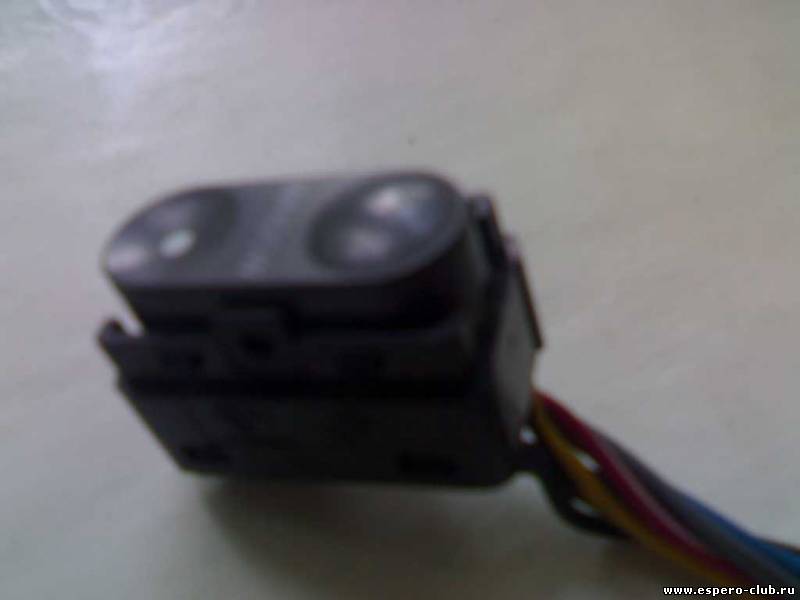

Затем вынимаем снизу нижнюю подложку, она идентична передней...

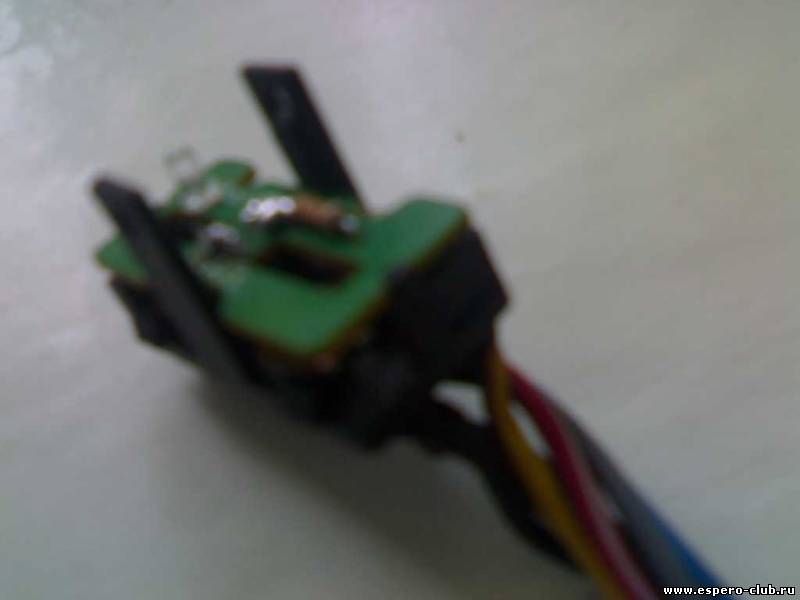

Перепаиваем диод и собираем в обратной последовательности: маленькая хитрость, когда будем вставлять нижнюю подложку, недовставьте её на пару миллиметров и нажмите на центр кнопочки, чтоб она встала в пазы, а потом задвигайте низ доконца...
Сообщение отредактировал MaKcuM - Суббота, 10.Июл.2010, 18:36:41 |
| |
| |
| MaKcuM | Дата: Суббота, 10.Июл.2010, 18:46:41 | Сообщение # 22 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Кнопка багажника
Вытаскиваем саму кнопочку багажника
Рассоединяем её вытягивая нижнюю часть

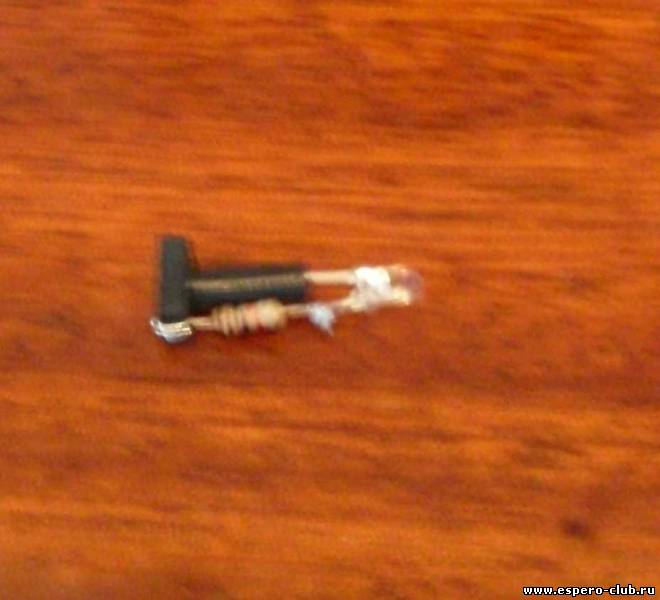

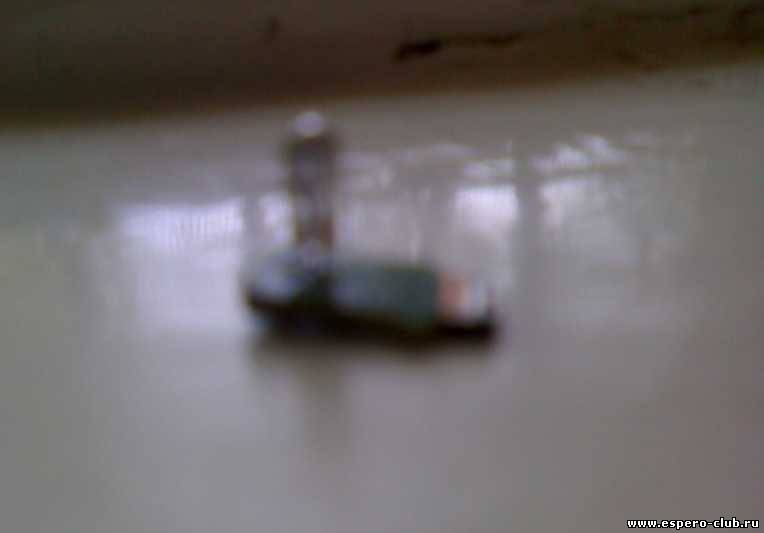

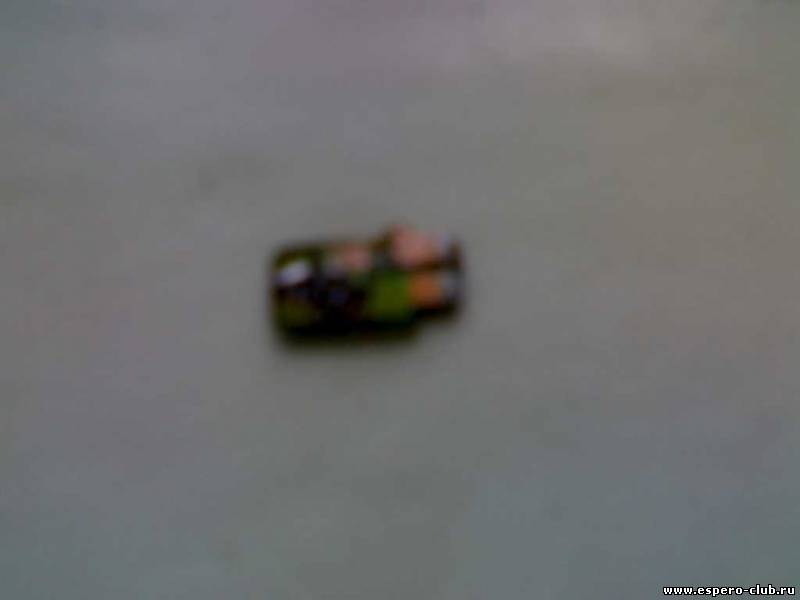

Видим надетый "резиновый чл..н" с лампочкой сверху (на фото лампочку уже оторвал, не удержался...). Снимаем резиночку, вытаскиваем оттуда лампочку... Берем уже полюбившийся нам диод на 3.6 В и Резистор ~ 1КОм (можно конечно чуть послабее, но думаю запас не тянет, а то мало ли какой скачок напряжения ). Спаиваем резюк с плюсовой ногой диода. Теперь просовываем получившийся девайс в нашу резиновую шняжку (я просунул минус, а плюс оставил поверх).
Сверху Аккуратно подмотал изолентой (только из соображений личного спокойствия, а так-то оно там не коротнет).
На последней фото, я (+) померил положительный контакт (диоды то у нас полярные, и в обратную светить не станут...).
Собираем всё в обратной последовательности, не забывая про полярность... Совет бывалого, не пытайтесь протереть стекляшку кнопочки от зеленого напыления, сотрете рисунок и будете потом долго думать, как вернуть обратно изображение открытого багажника...
|
| |
| |
| MaKcuM | Дата: Суббота, 10.Июл.2010, 18:53:54 | Сообщение # 23 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Кнопка электрокорректора фар
Оооо. Великая кнопочка, с красивым (но немного неточным фотоотчетом), которая заставила меня потра...ся не один час... Но давайте попорядку

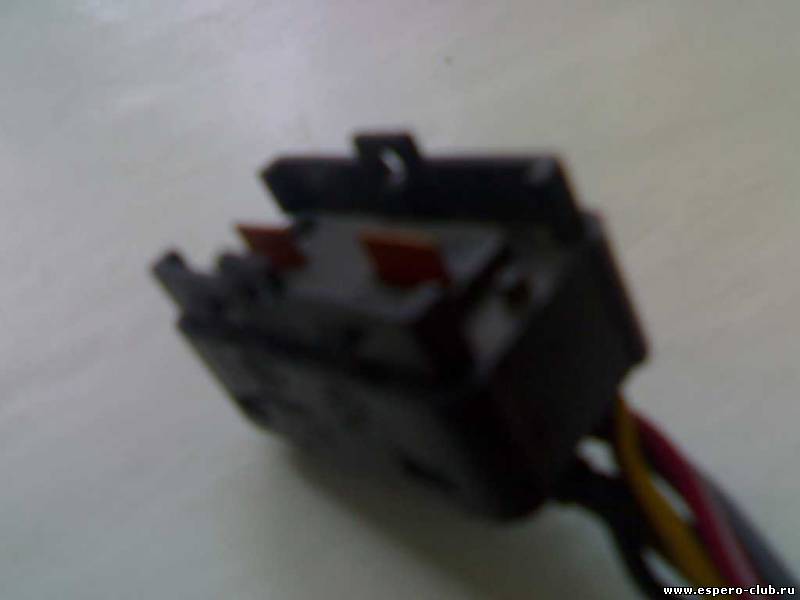

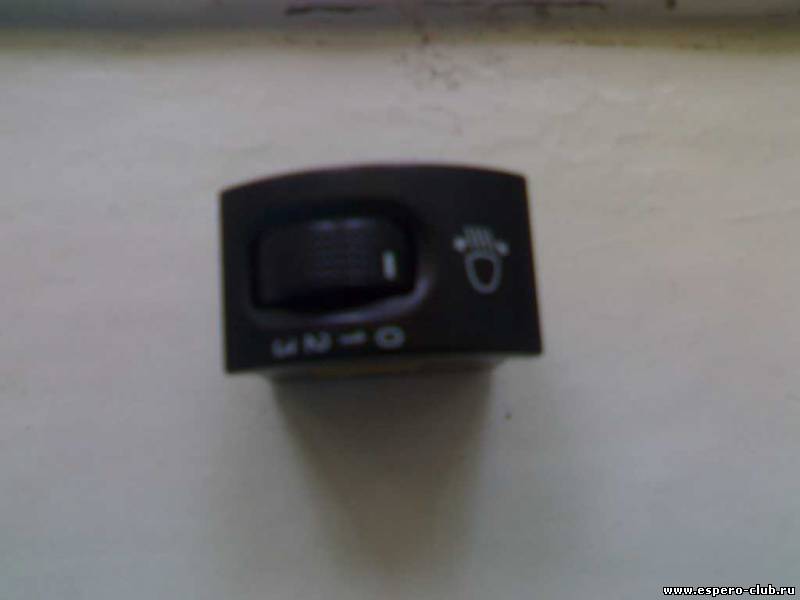

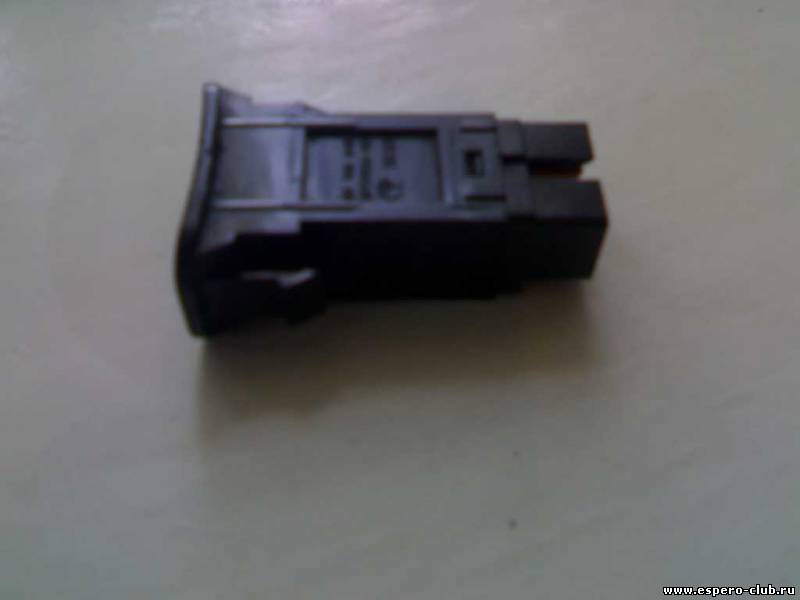

Снимаемэту чудную кнопку

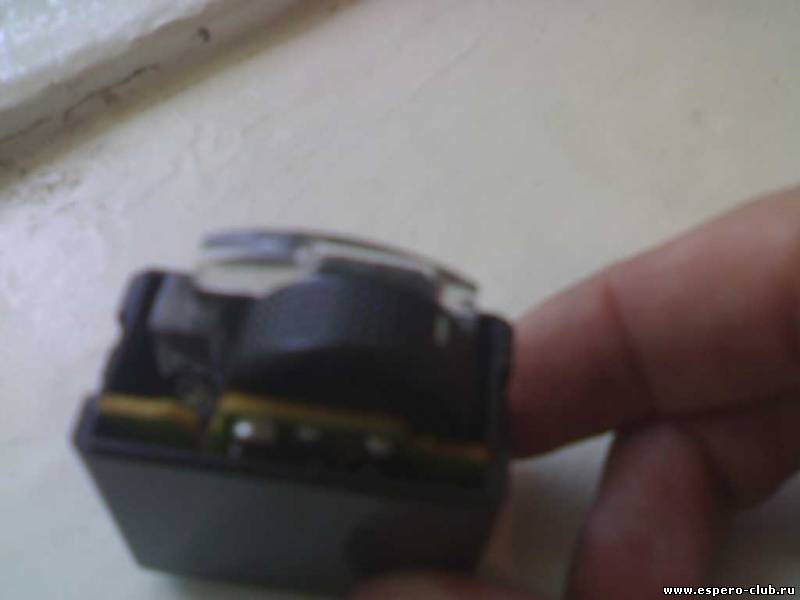

Снимаем с неё верхнюю часть, она держится на 2-х защелках покраям.

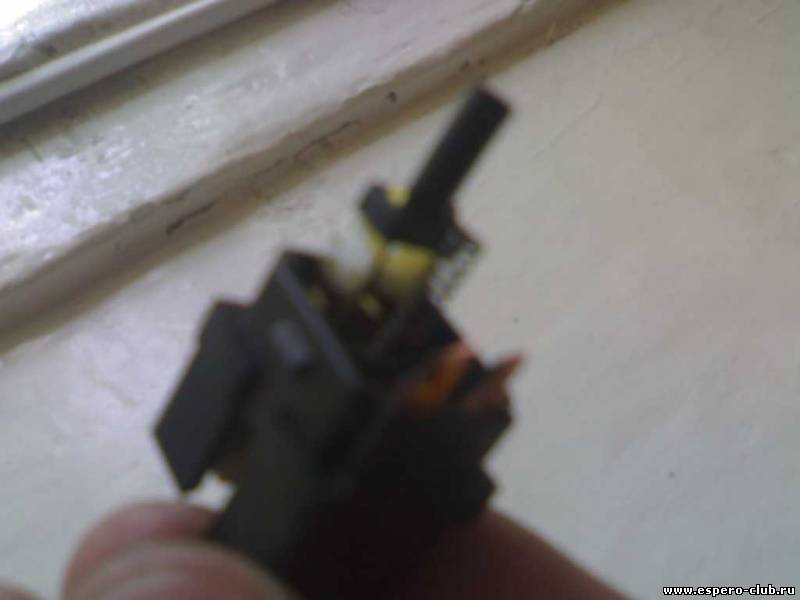

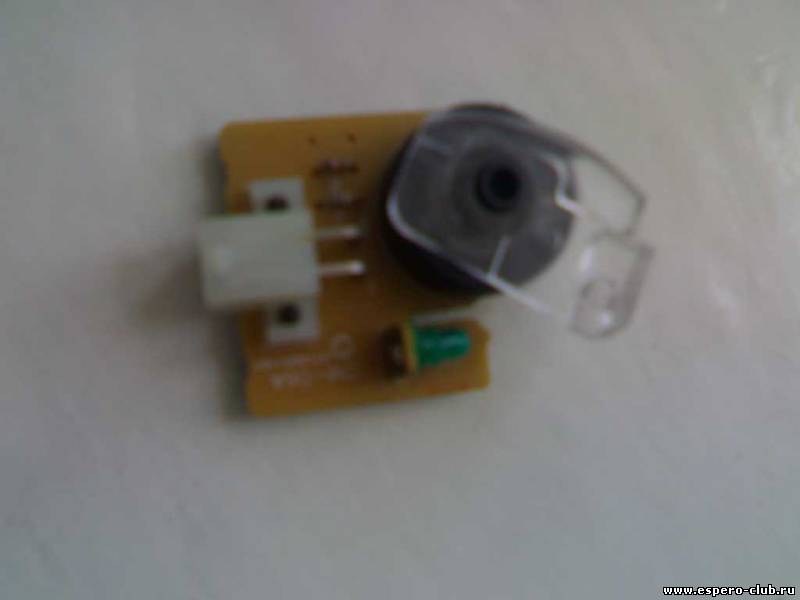

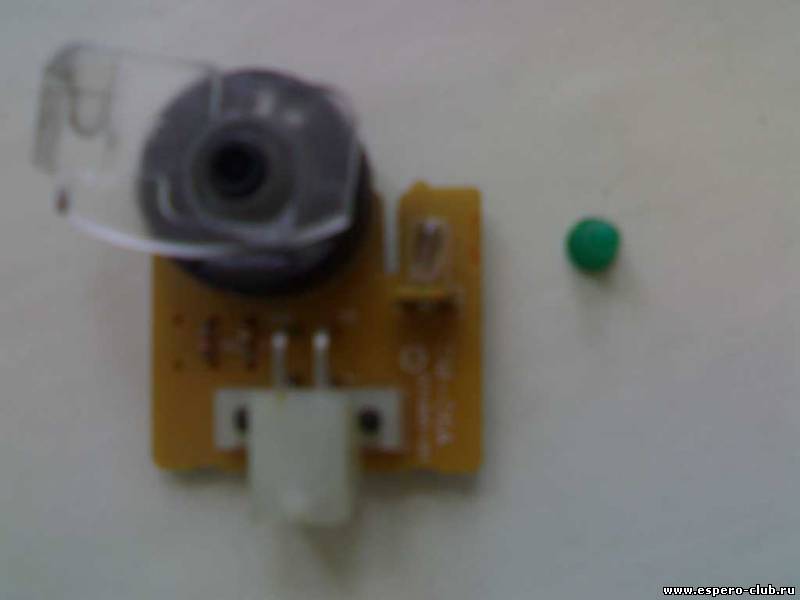

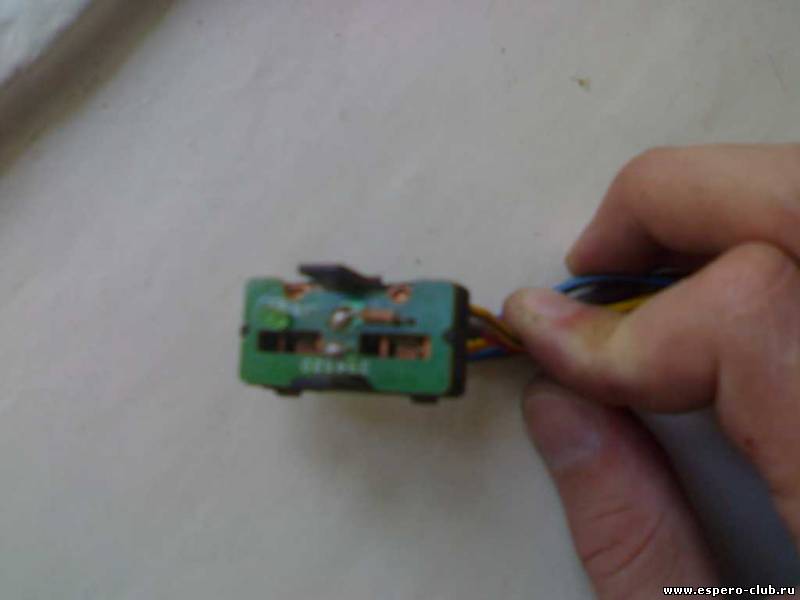

Видим что в тубе колесика есть маленький шурупчик (не додумайтесь его крутить, он нам ничего плохого не сделал), при помощи него держиться колесико на нашей плате и ТРОГАТЬ его НЕ НАДО!!! А вот та трубочка в которую он вставлен защелкнута в корпусе, разводим немного стенку корпуса и стекляшку с трубочкой и тянем её на себя, вытягивается вот такой девайс
Он же, только с обратной стороны
Эхх корейцы... Даже на лампочки презервативы натягивают...
Так, что-то я отошел от темы...
|
| |
| |
| MaKcuM | Дата: Суббота, 10.Июл.2010, 19:34:16 | Сообщение # 24 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Подиум, на котором стоит лампочка, выпаиваем с основной платы. (так нам будет удобнее перепаивать лампочку)

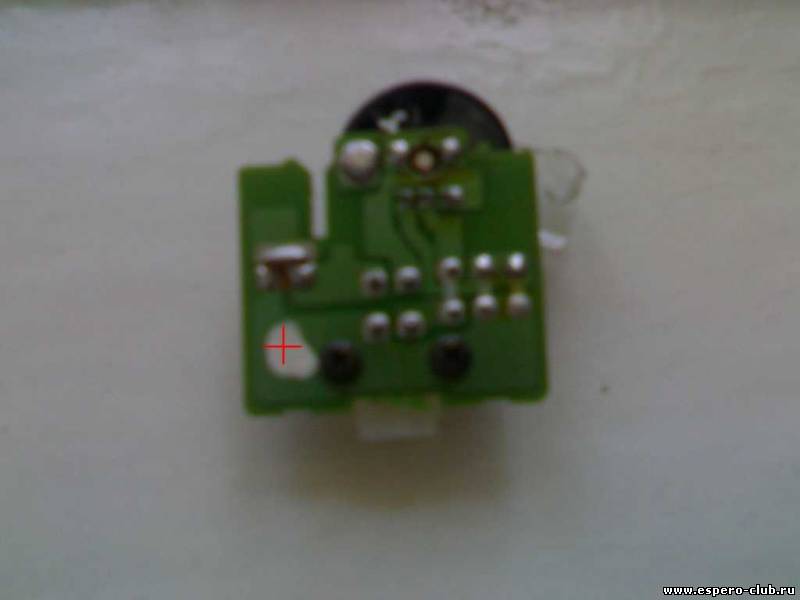

Выпаиваем лампочку и перебиваем один контакт на этой плате, тот что идет на плюс (вот тут то я и попался, я перебил не тот контакт)

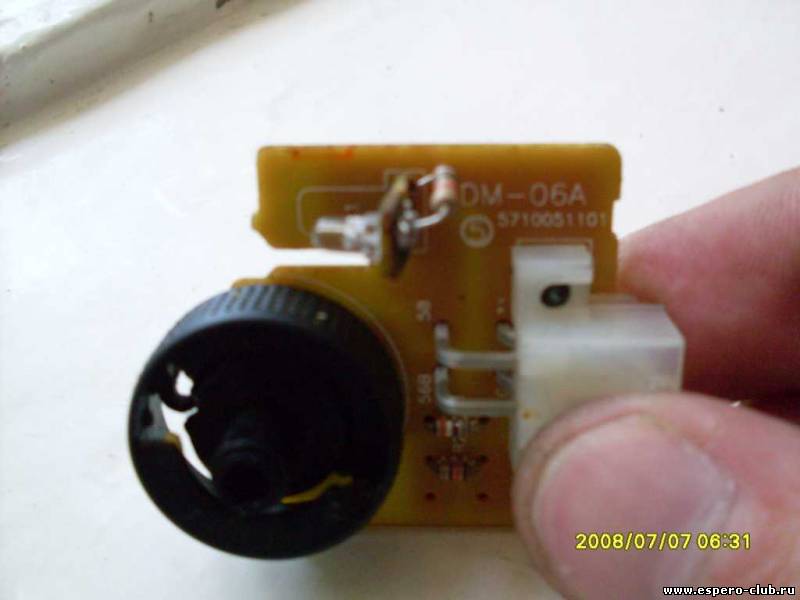

Тепеь расскажу зачем мы перебили положительный контакт, нашему диоду очень много 12В и мы будем сажать туда резистор, а проще и грамотнее всего посадить его здесь (напомню что я перебил не тот контакт, посему у меня резюк припаян на минус, а вы паяйте на плюс и не повторяйте моих ошибок). Сажаем резистор, впаиваем на платку диод (я просунул ножки резистора и диода друг против друга) и впаиваем этот маленький подиум на его законное место, получаем вот такую вот интересную конструкцию (только помните, у вас резистор на другом контакте)
Собираем всё в обратной последовательности, ставим на место и радуемся.
Итого на 3 кнопки подъемников , кнопку багажника и кнопку корректора фар надо 5 диодов 3.6 В, 25мА. 2 Резистора ~1КОм. PS: Фотки того, как всё это светит кину вечером... Сейчас не видно. Добавлено (10.Июл.2010, 19:34:16)
---------------------------------------------
Кстати народ, собрался я завтра поменять лампочки в кнопках в щитке приборов, дак вот мысль интересная появилась. А никто не ставил лампочки разного цвета в кнопки? Ну там подогрев зеленым, туманки передние желтым, задние красным, регулятор подсветки в цвет подсветки приборов, а дворники еще в какой синий... Думаю идейка ничего так, но вот как это смотреться будет? Есть у кого опыт? Поделитесь.
|
| |
| |
| MaKcuM | Дата: Суббота, 10.Июл.2010, 22:41:51 | Сообщение # 25 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует

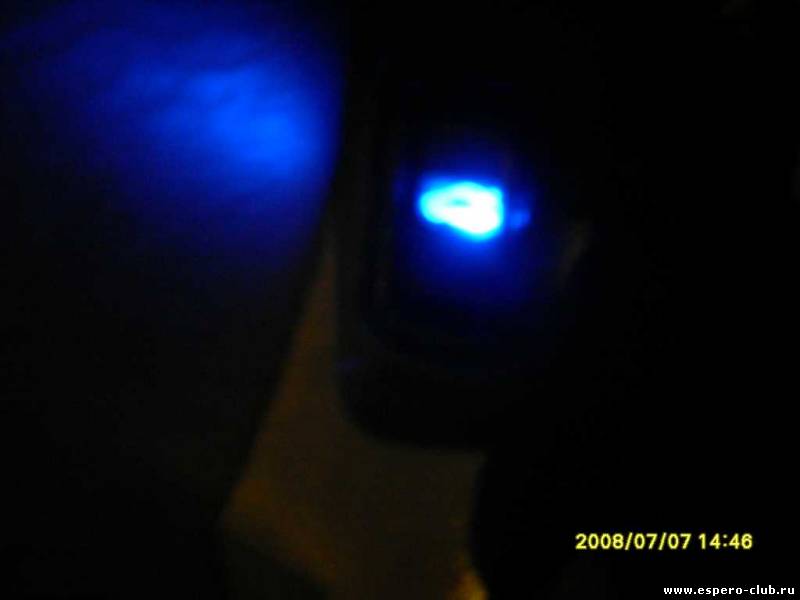

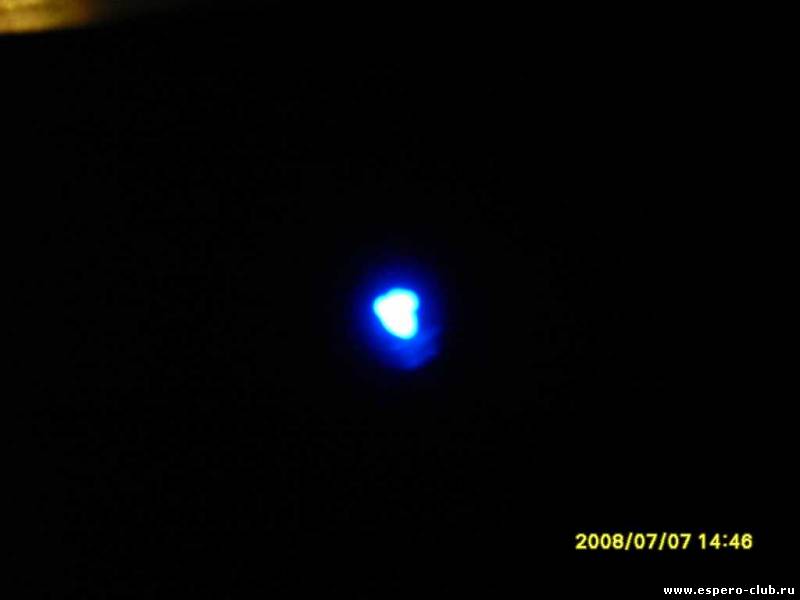

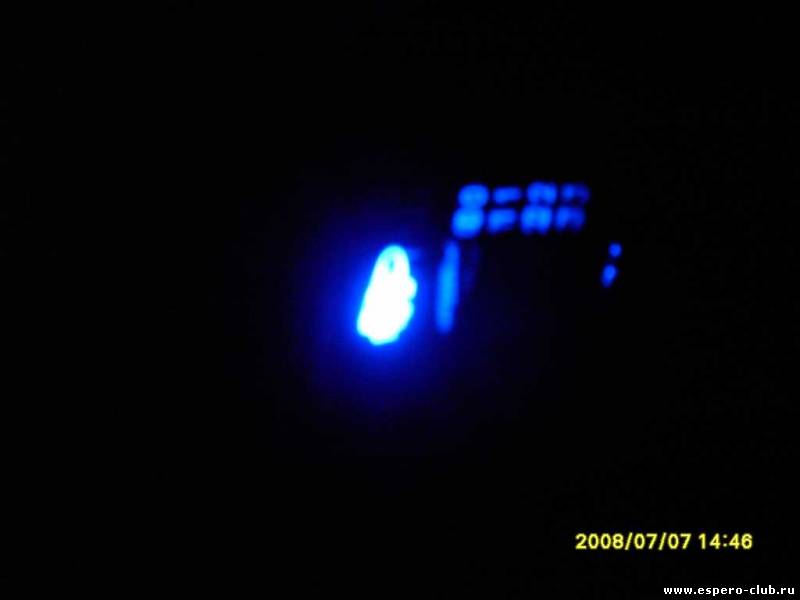

| Вот обещанные фотки 1-я с вспышкой, 2-я макросъемка без вспышки

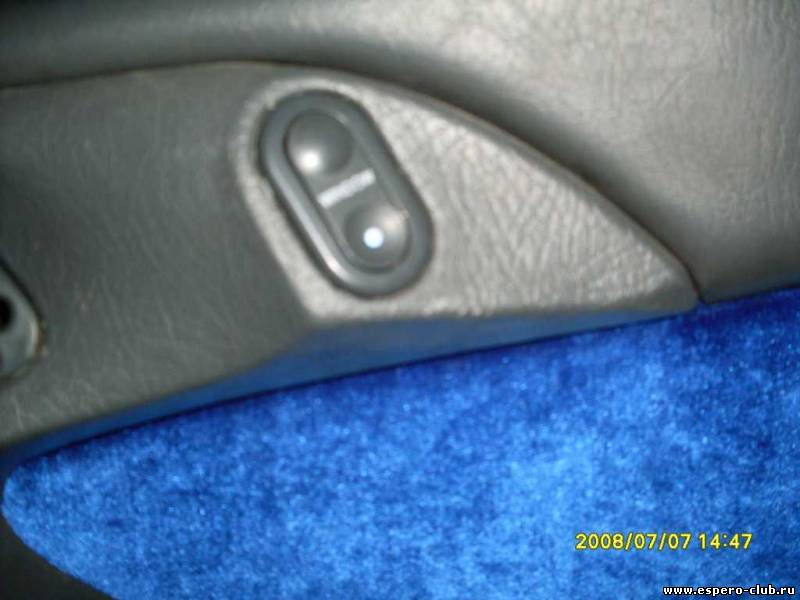

Дверь

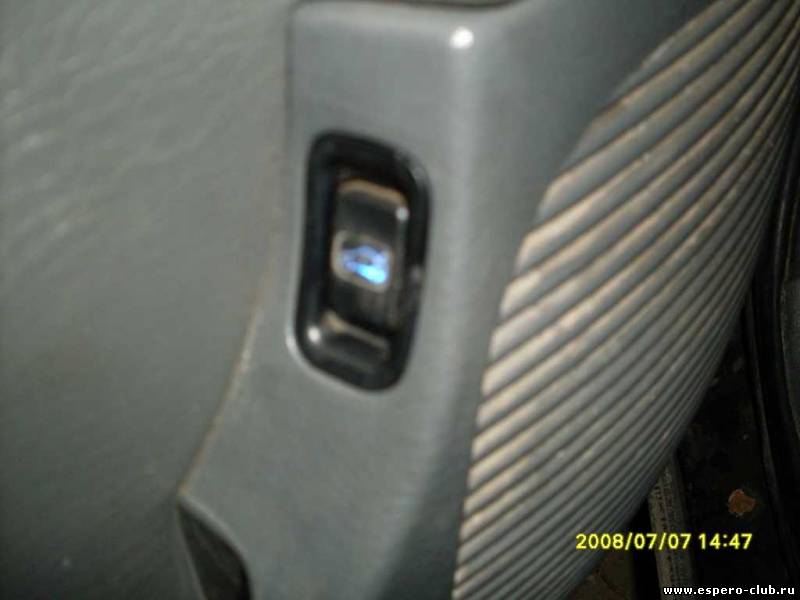

  Багажник

|
| |
| |
| MaKcuM | Дата: Суббота, 10.Июл.2010, 22:44:21 | Сообщение # 26 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует

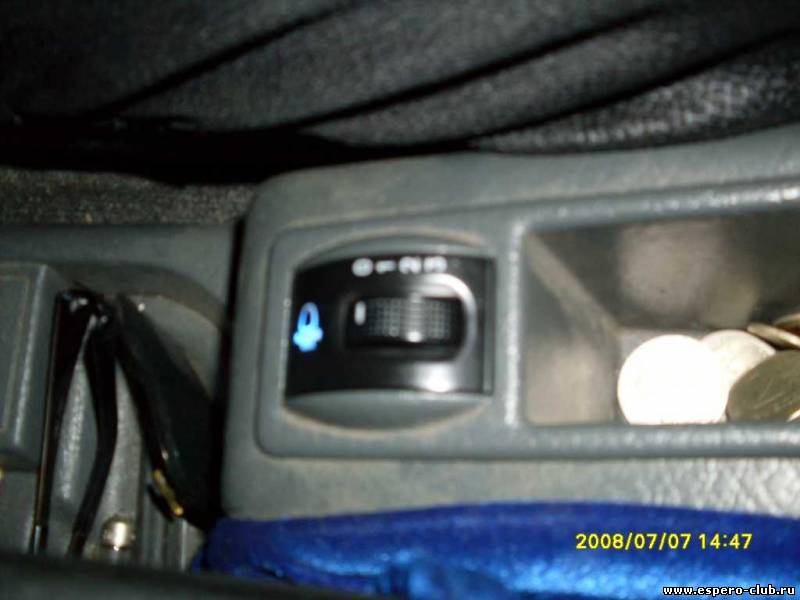

| Элекрокорректор фар
  Добавлено (10.Июл.2010, 22:44:21)
---------------------------------------------
Сразу скажу. Картинка на кнопке багажника у меня от Бэхи, свою я угробил ацетоном, нашел в нэте кнопку от БМВ и приколхозил с новым стеклышком.
|
| |
| |
| MILLENIUM | Дата: Суббота, 10.Июл.2010, 23:41:44 | Сообщение # 27 |
 Автолюбитель
Группа: Проверенные
Сообщений: 56
Статус: Отсутствует
| так я чето не понял резисторы в каких случаях ты паял? На плате от блока центрального не ставил резюк, а на кнопки только ставил или как?
2.0 abs,air bag
|
| |
| |
| MaKcuM | Дата: Суббота, 10.Июл.2010, 23:45:05 | Сообщение # 28 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Quote (MILLENIUM) так я чето не понял резисторы в каких случаях ты паял? На плате от блока центрального не ставил резюк, а на кнопки только ставил или как?
Резистор поставлен только на кнопке багажника и электрокорректора, ибо там стояли лампочки на 12 В. А в блоке управления и в кнопках дверей уже стоят резисторы, там только диод менять.
|
| |
| |
| MaKcuM | Дата: Воскресенье, 11.Июл.2010, 22:32:45 | Сообщение # 29 |
|
Гуру
Группа: Бывалый
Сообщений: 2217
Статус: Отсутствует
| Сегодня, так и не услышав ответа на свой вопрос, пошел на рынок, набрал цветных диодов с резисторами и взялся за кнопки торпедо.
Делал я их цветными, но по ассоциациям (задние ПТФ - красный, передние ПТФ - Желтый ну и что в голову пошло...)

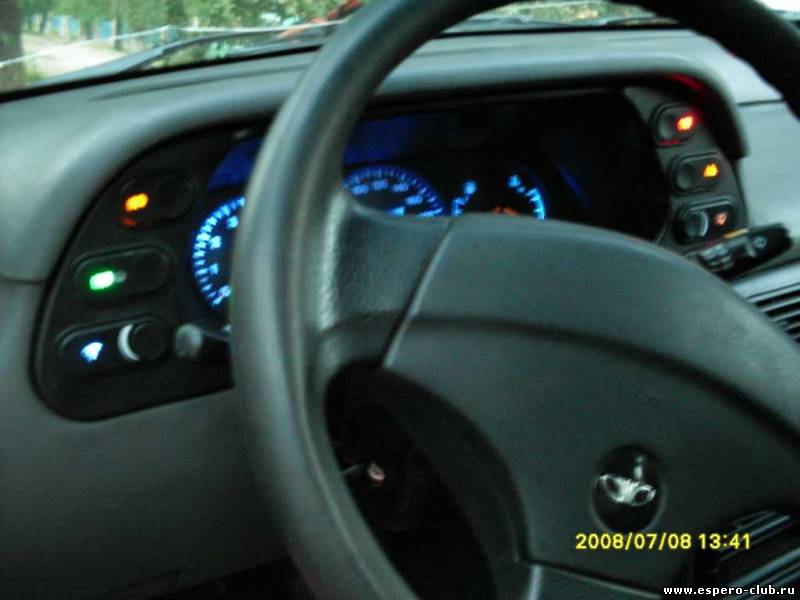

Панорама с цифровика

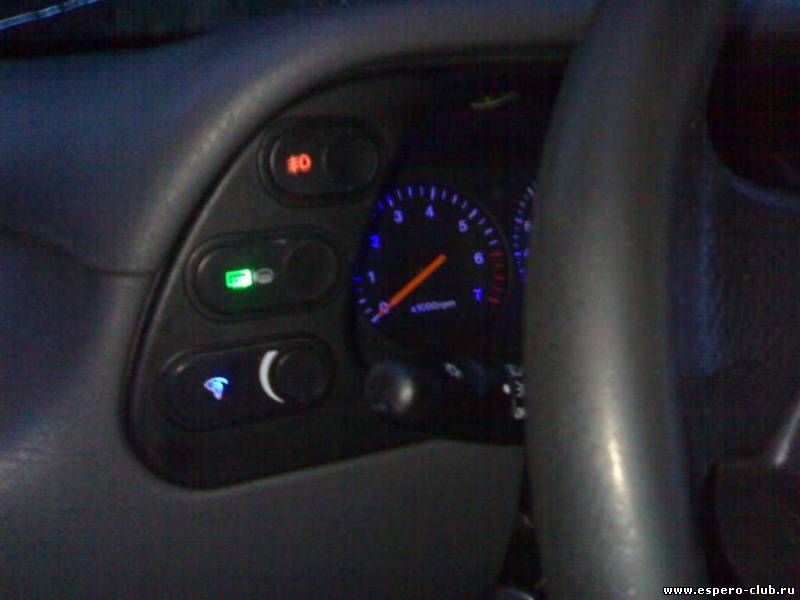

Левая сторона с сотика
Правая сторона с сотика
 Про то, сколько потратил времени, писать не буду... Скажу что много, мне одна кнопка дала гари... Из практических советов, на кнопке аварийки резистор сунул прямо на провод в косе (перерезал провод в косе и повесил туда резистор). PS: Народ, а у нас что, кнопка аварийки не моргает когда включена? Я так поглядел она тока при подсветке горит и ппц... Или это у меня только так?
|
| |
| |
| Fess-1984 | Дата: Понедельник, 12.Июл.2010, 00:11:38 | Сообщение # 30 |
 Гуру
Группа: Модераторы
Сообщений: 1611
Статус: Отсутствует
| Quote (MaKcuM) PS: Народ, а у нас что, кнопка аварийки не моргает когда включена? Я так поглядел она тока при подсветке горит и ппц... Или это у меня только так?
У меня тоже не моргает, да и не должна по моему.
