Дневные ходовые огни
|
|
| andersen73 | Дата: Воскресенье, 04.Сен.2011, 14:28:25 | Сообщение # 61 |
 Уникум
Группа: Проверенные
Сообщений: 208
Статус: Отсутствует
| Сегодня все подключил,все работает.Добавлю что с ручника берем "-",в колодке слева в блоке реле(у ног водителя)фиолетово-коричневый провод с белыми полосками.Плюс к реле ручника и к ДХО в блоке предохранителей.Плюс управляющего реле в колодке у ног пассажира(белый с коричневой или черной полоской-забыл).Все поключения вычеслял мультитестором.Кому надо будет посмотрю и напишу подробнее,сразу не записал
|
| |
| |
| serg55 | Дата: Воскресенье, 04.Сен.2011, 22:10:13 | Сообщение # 62 |
 Ветеран
Группа: Проверенные
Сообщений: 461
Статус: Отсутствует
| Не корректно подключать реле к датчику давлени масла напрямую. Через них идет питание бензонасоса. Со временем эти контакты могут подгореть и бензонасос не будет нормально работать или откажет совсем. Надо делать транзисторную развязку.
|
| |
| |
| SOBR | Дата: Пятница, 14.Окт.2011, 07:46:03 | Сообщение # 63 |
 Гуру
Группа: Бывалый
Сообщений: 652
Статус: Отсутствует
| Опробованная и отлично зарекомендовавшая себя, простая схема для светодиодных ДХО на одном реле.
Использована одна автомобильная 5-ти контакная реле, установлена в свободное место в блок под капотом, там же в блоке 12V от зажигания и от габаритов.
При включении зажигания запитываются ДХО, при включении габаритов или фар контактная группа реле размыкается ДХО отключаются.
За пол года недостатков не выявлено.
|
| |
| |
| Санёк971 | Дата: Пятница, 14.Окт.2011, 19:38:49 | Сообщение # 64 |
 Гуру
Группа: Проверенные
Сообщений: 1317
Статус: Отсутствует
| У тестя так стояли.Когда стартером крутишь,диоды вылетают.Один комплект ДХО так запороли.
Ищу зарплату,работу не предлагать.
|
| |
| |
| SOBR | Дата: Пятница, 14.Окт.2011, 21:25:09 | Сообщение # 65 |
|
Гуру
Группа: Бывалый
Сообщений: 652
Статус: Отсутствует
| Да ладно, если так рассуждать диодам вообще в машине не место, как надо чтоб не вылетали? через четыре реле что нибудь изменится?
|
| |
| |
| Санёк971 | Дата: Пятница, 14.Окт.2011, 23:24:05 | Сообщение # 66 |
|
Гуру
Группа: Проверенные
Сообщений: 1317
Статус: Отсутствует
| Так они от скачка напруги при работе стартера и вылетают.У меня всего 2 5-и контактных реле.Схема на предыдущей странице.
Ищу зарплату,работу не предлагать.
|
| |
| |
| Санёк971 | Дата: Вторник, 15.Ноя.2011, 13:49:18 | Сообщение # 67 |
|
Гуру
Группа: Проверенные
Сообщений: 1317
Статус: Отсутствует
| Quote (SOBR) Да ладно, если так рассуждать диодам вообще в машине не место, как надо чтоб не вылетали? через четыре реле что нибудь изменится?

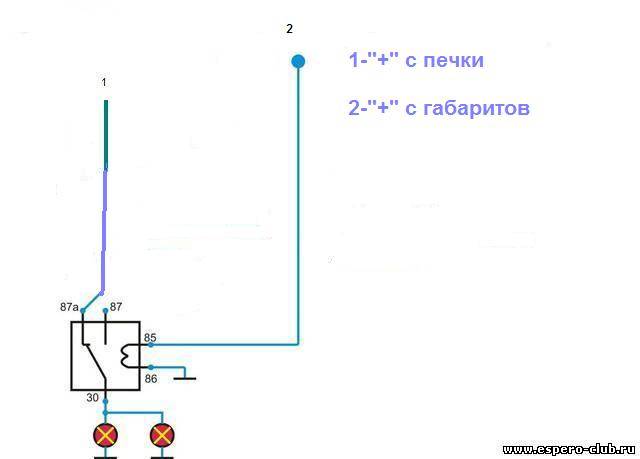

Переподключил свои огни.Печка у нас отключается,когда ключ на старт даёшь.
Добавлено (15.Ноя.2011, 13:49:18)
---------------------------------------------
Кстати,+ взял в салонном блоке предохранителей,тот,что после предохранителя (жёлтый провод).
Ищу зарплату,работу не предлагать.
Сообщение отредактировал Санёк971 - Вторник, 15.Ноя.2011, 13:50:44 |
| |
| |
| serg55 | Дата: Вторник, 03.Янв.2012, 21:49:58 | Сообщение # 68 |
|
Ветеран
Группа: Проверенные
Сообщений: 461
Статус: Отсутствует

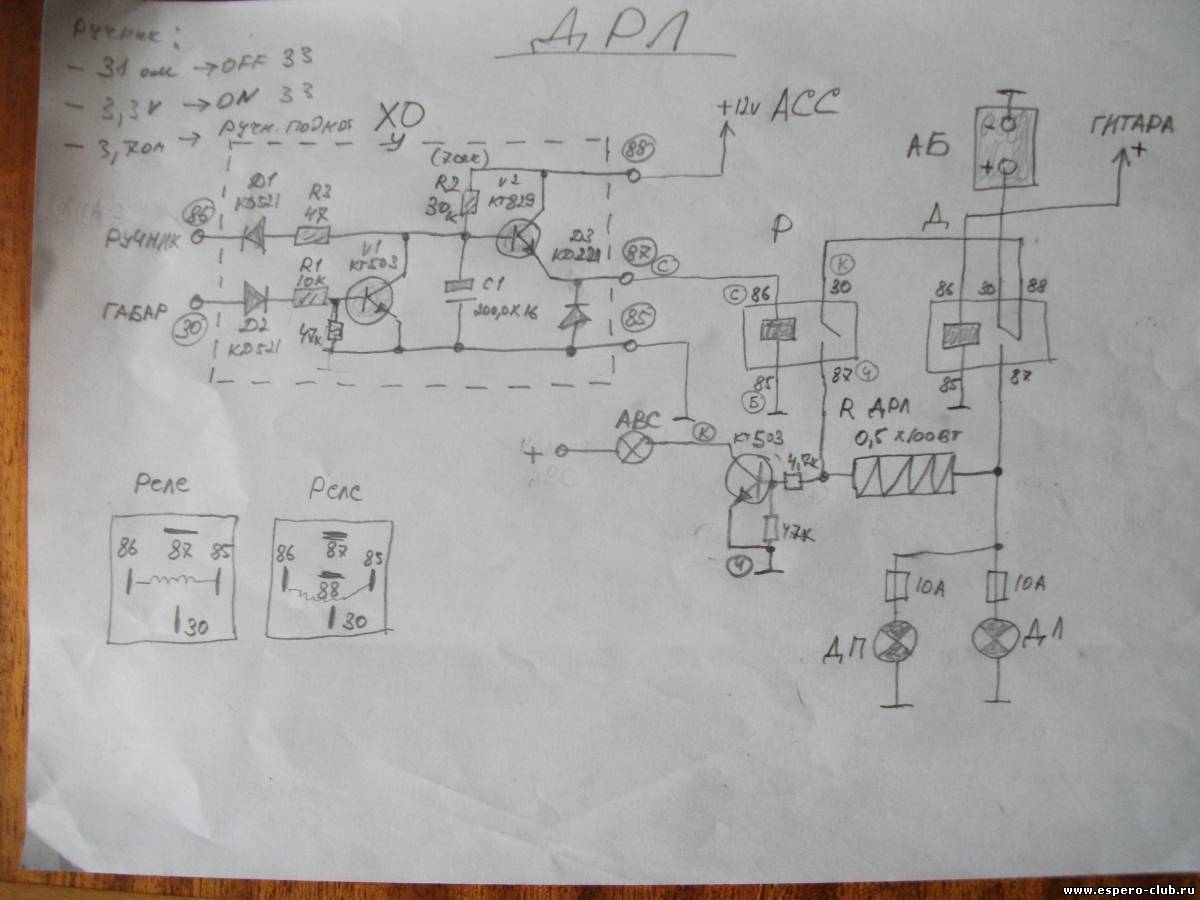

| Решил поделиться своей схемой включения ходовых огней (ХО), реализованную на лампах дальнего света приблизительно 70 процентов.

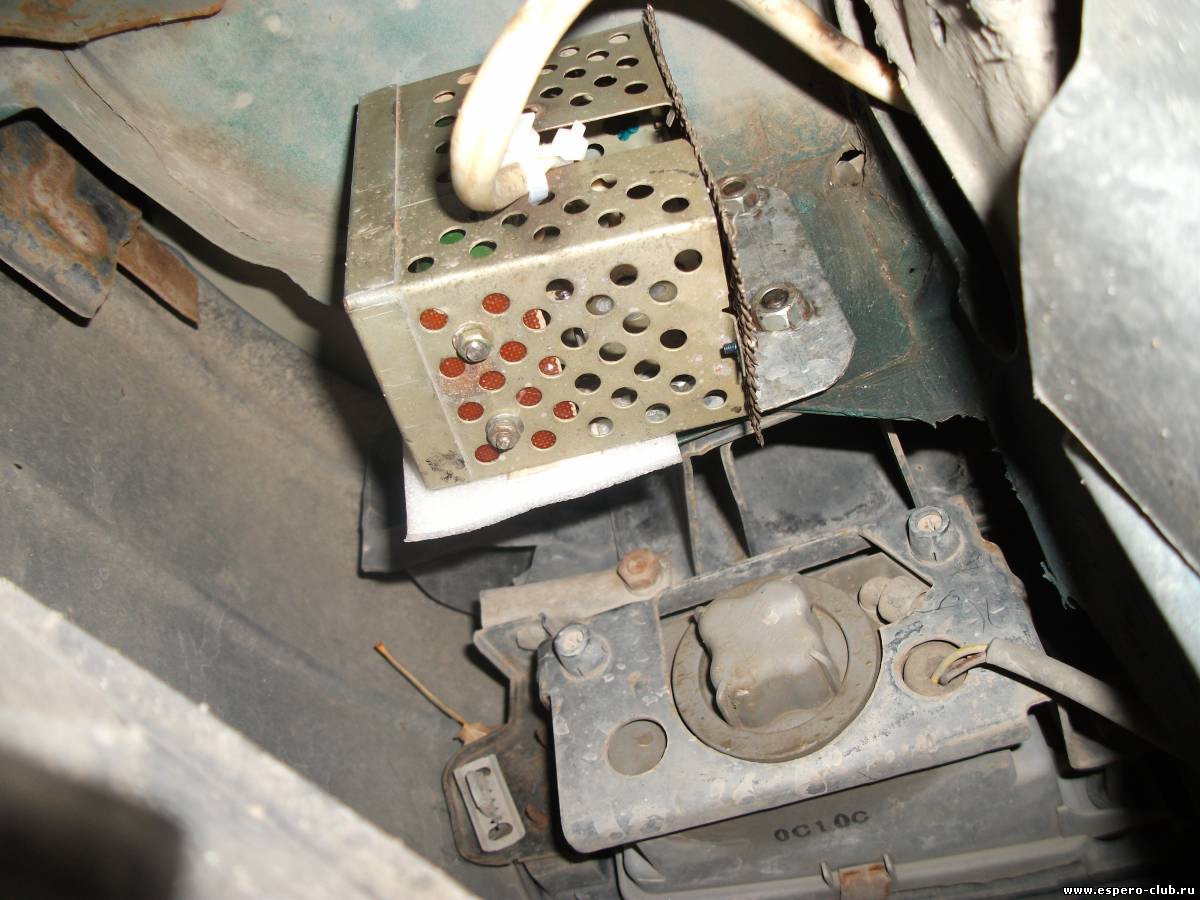

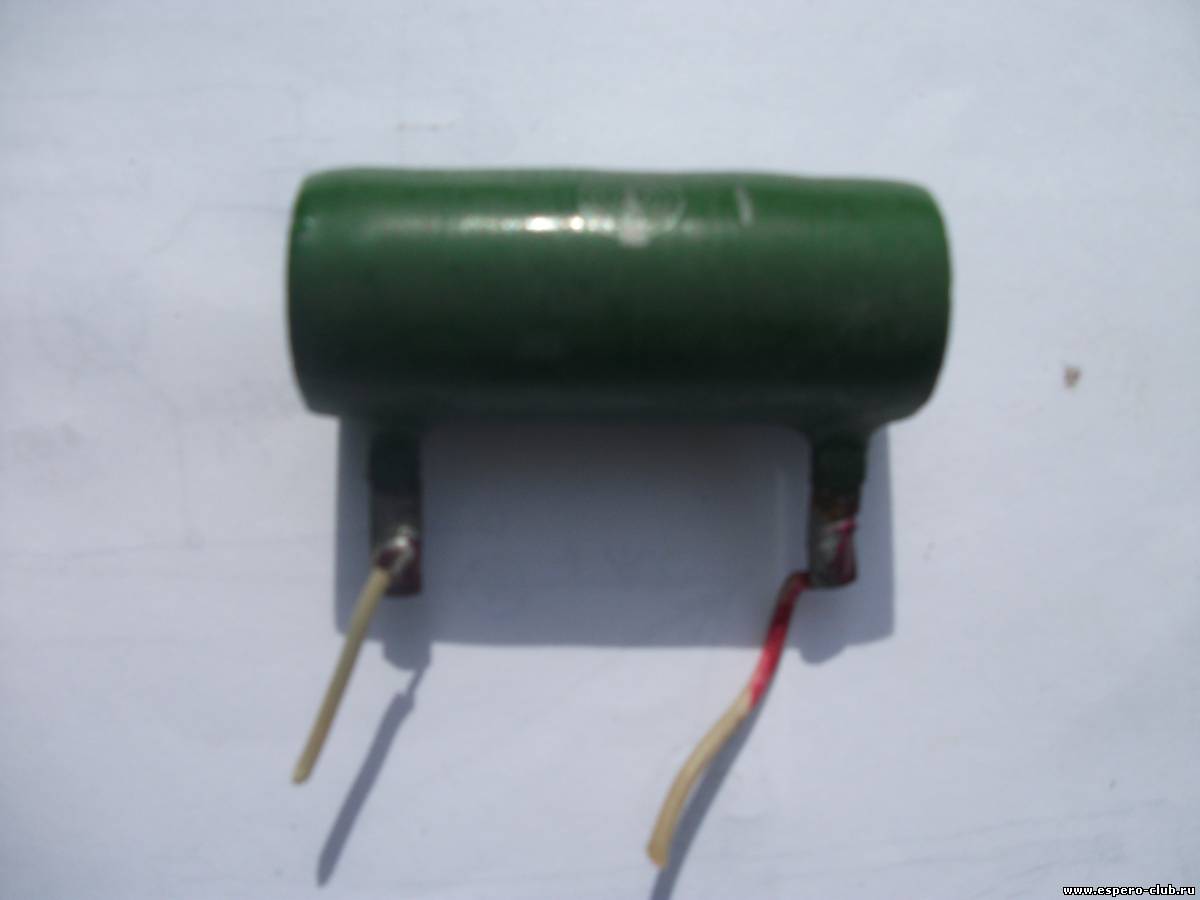

Схема простая. Состоит из 2-х пяти контактных, одного четырех контактного реле и проволочного резистора 0,5ом х 100ват типа ПЭВ (или 2х1ом 50вт, включенных параллельно). На лампы дальнего света поступает 9 вольт при токе в 6А. При опущенном корректоре ближнего света вниз, никто на трассе не мигает. Фото не делал, но горит чуть ярче, чем в полнакала. Мощный резистор установлен в арке левого колеса в защитном перфорированном кожухе (защита ТВС лампового ч/б телевизора) на болты крепления бампера. Греется не сильно, да и постоянно охлаждается наружным воздухом. В эксплуатации находится месяцев восемь, сбоев и поломок не наблюдалось. При снятии разъема с управляющего реле ХО, схема освещения работает в штатном режиме (для прохождения ГТО).
Схема начинает работать после пуска двигателя примерно через 5-7секунд (подбор R2,C1).
Выключается (блокируется) при включении габаритов (можно сделать ближнего) или ручника.
Опция мигания дальним в полную силу сохраняется.

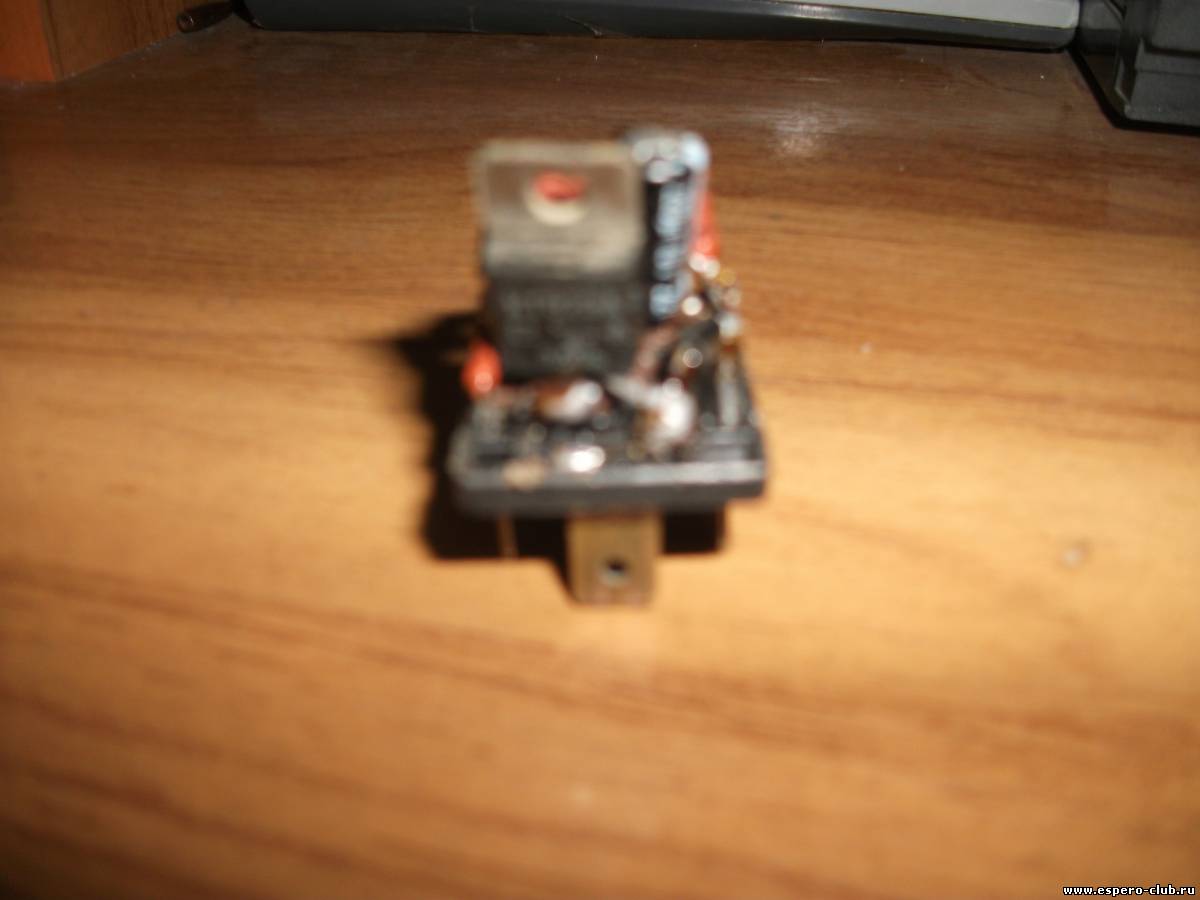

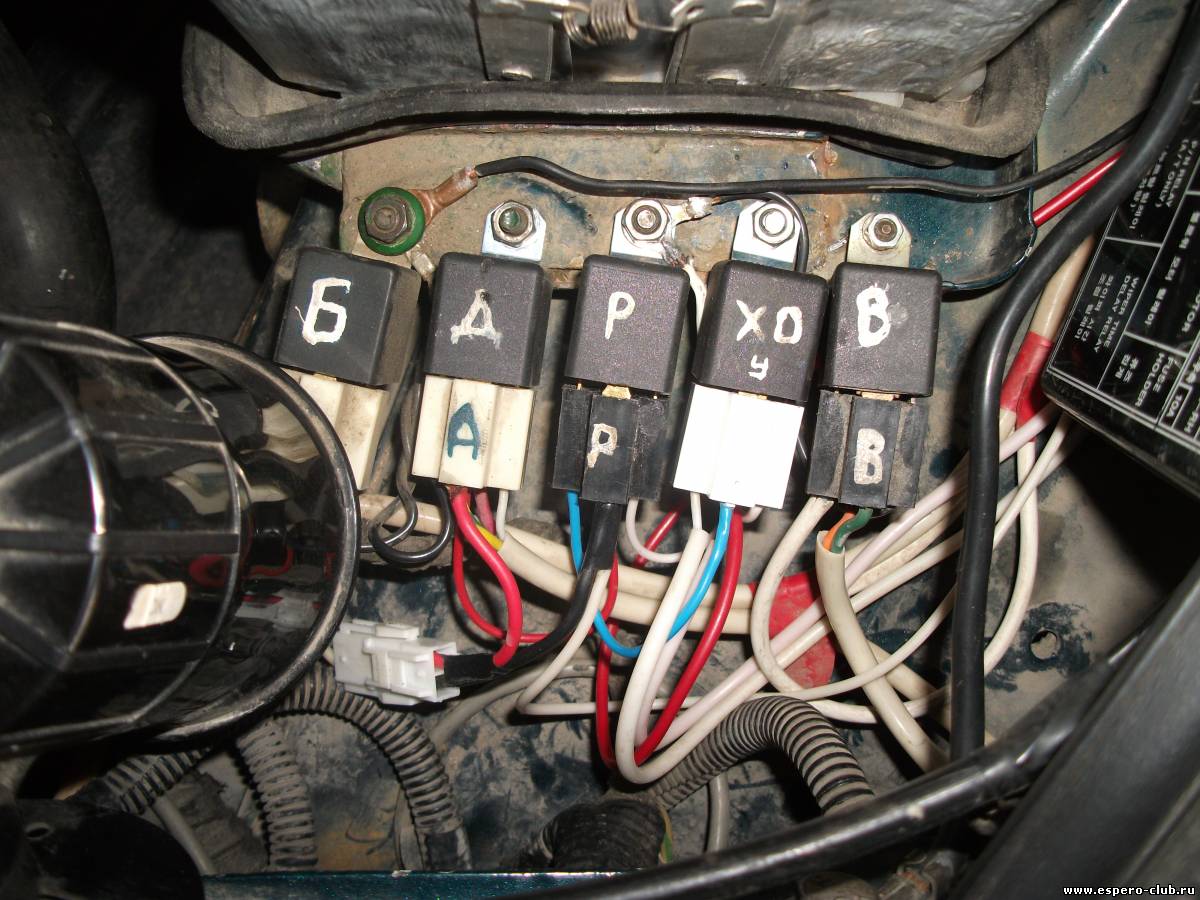

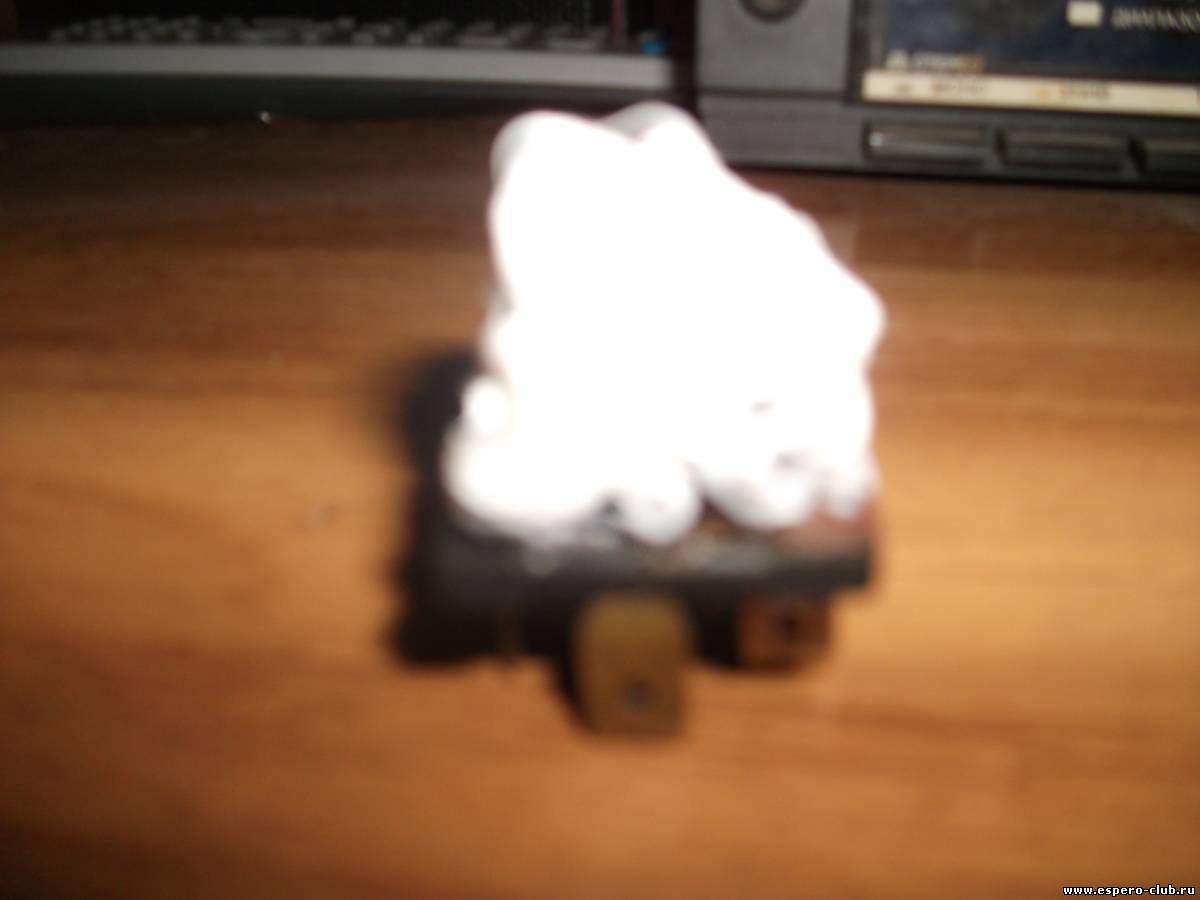

Реле управления собирается в корпусе 5-и контактного реле навесным монтажом и после отладки и прогонки в течении нескольких дней, заливается герметиком. Все реле установлены у АКБ (Б-реле БС, Д-реле ДС, Р- реле вкл. мощного резистора, ХО- реле управления ходовыми огнями, В-реле принудительного вкл. вентилятора СО 1-я скорость).

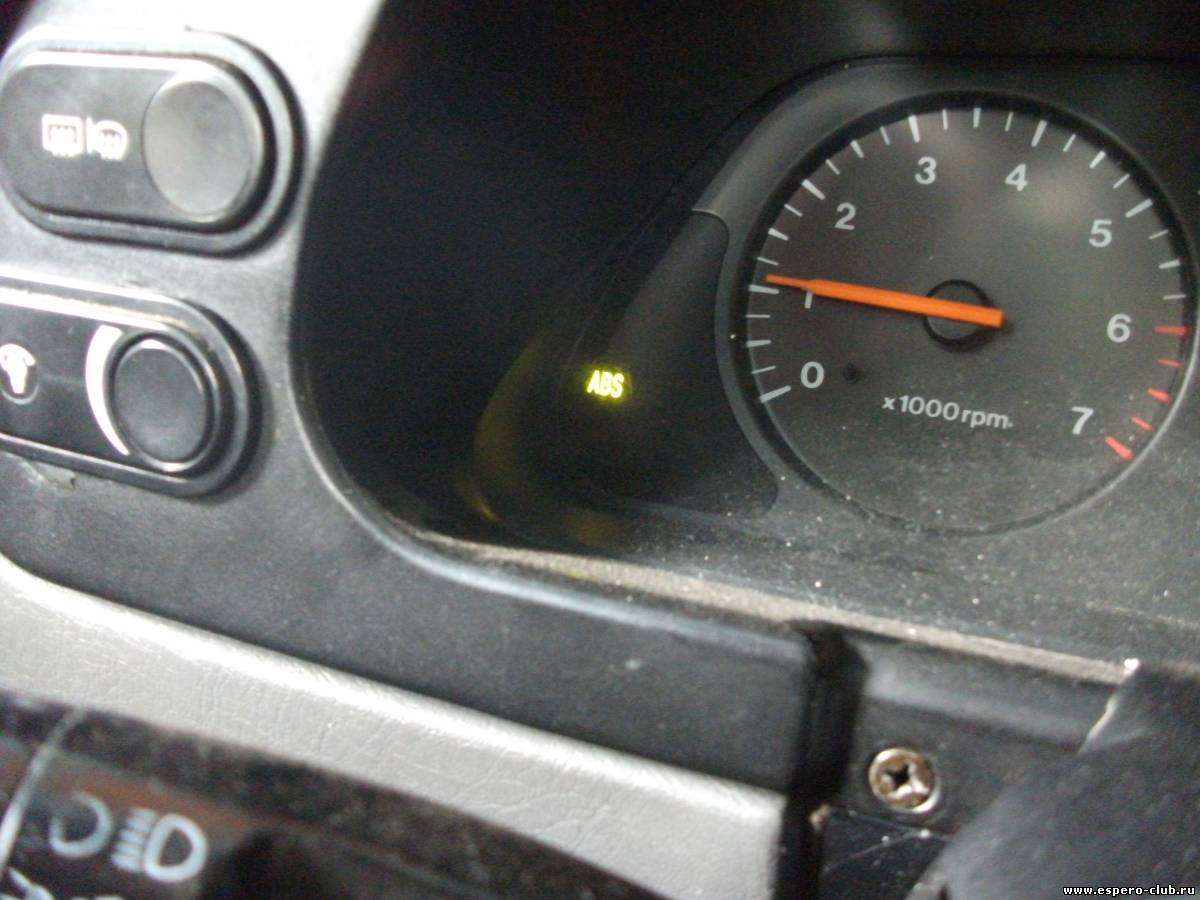

Схема контроля включения ХО состоит из транзистора и 2-х резисторов, подключенных к лампе ABC. Снимаем чехол закрывающий блок реле у левой ноги водителя, ищем болтающийся разъем Х7 для подключения БУ ABC, которого у нас нет, и подсоединяем к 7 контакту коллектор транзистора. Болт массы находится рядом, к нему подключаем эммитер. Провод на базу тянем из моторного отсека. Схему собираем навесным монтажом, изолируем и приматываем изолентой к жгуту проводов. Лампочку (ABC) в приборке я заменил на яркий светодиод.
Подключение.
+12v АСС(88) -подключаем от разъема катушки зажигания
-12 v(85) -подключаем под гайку крепления любого реле
Ручник(86) –подключаем к разъему бачка уровня тормозной жидкости (контакты ручника и бачка по штатной схеме запаралелины)
Габарит(30) –подключаем к разъему Х2-9 (возле КЗ три разъема жгутов из салона)
Выход реле ХО(87) - подключаем к Р- реле вкл. мощного резистора

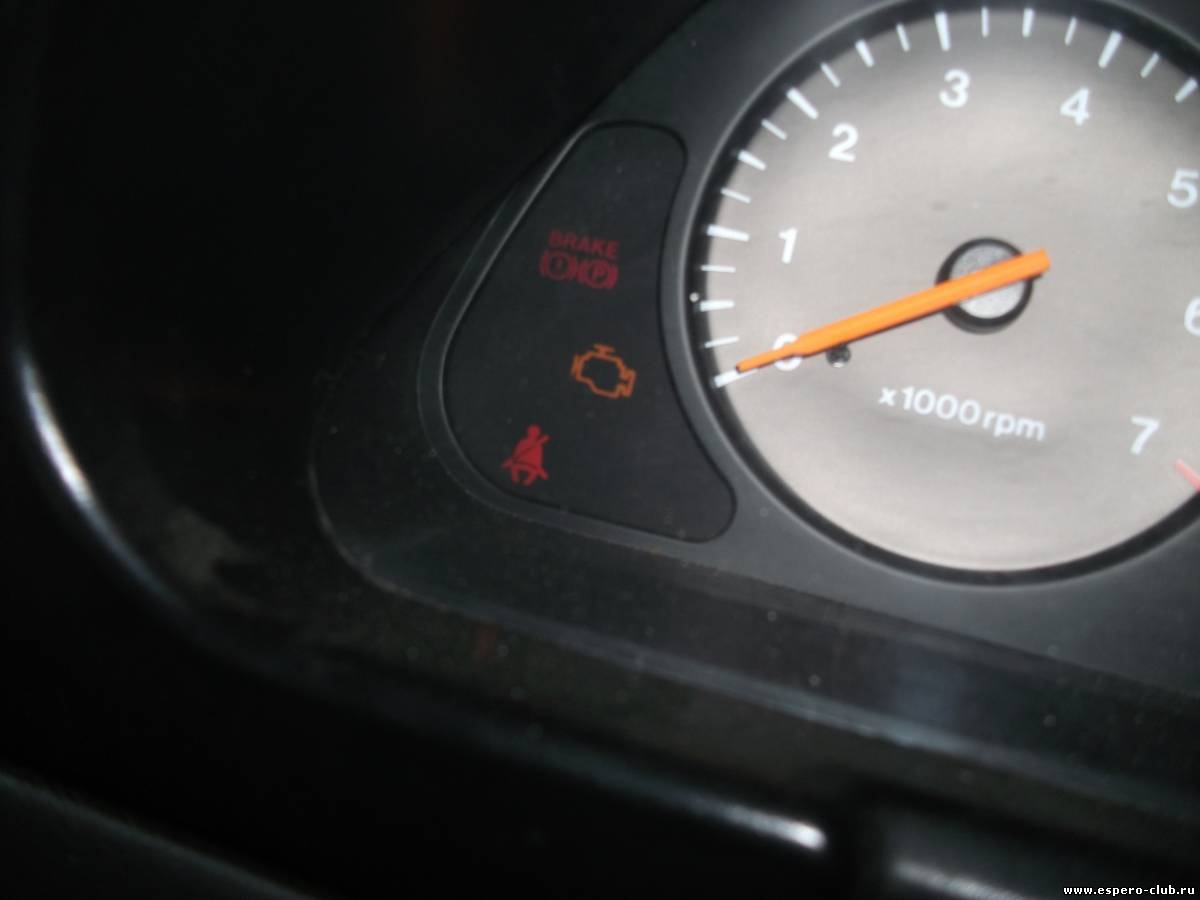

Уже привык к автоматическому включению ХО, что порой взглянув на приборку и горящей лампочки ABC вспоминаю про них.
|
| |
| |
| serg55 | Дата: Вторник, 03.Янв.2012, 22:03:21 | Сообщение # 69 |
|
Ветеран
Группа: Проверенные
Сообщений: 461
Статус: Отсутствует
| Вот еще
|
| |
| |
| Тепловозик | Дата: Вторник, 03.Янв.2012, 23:23:25 | Сообщение # 70 |
 Гуру
Группа: Проверенные
Сообщений: 4825
Статус: Отсутствует
| serg55, Молодец! Хорошо замутил! Только нам, простым людям, будет сложновато такое собрать
|
| |
| |
| 35 | Дата: Суббота, 21.Янв.2012, 00:43:28 | Сообщение # 71 |
 Начинающий
Группа: Проверенные
Сообщений: 21
Статус: Отсутствует

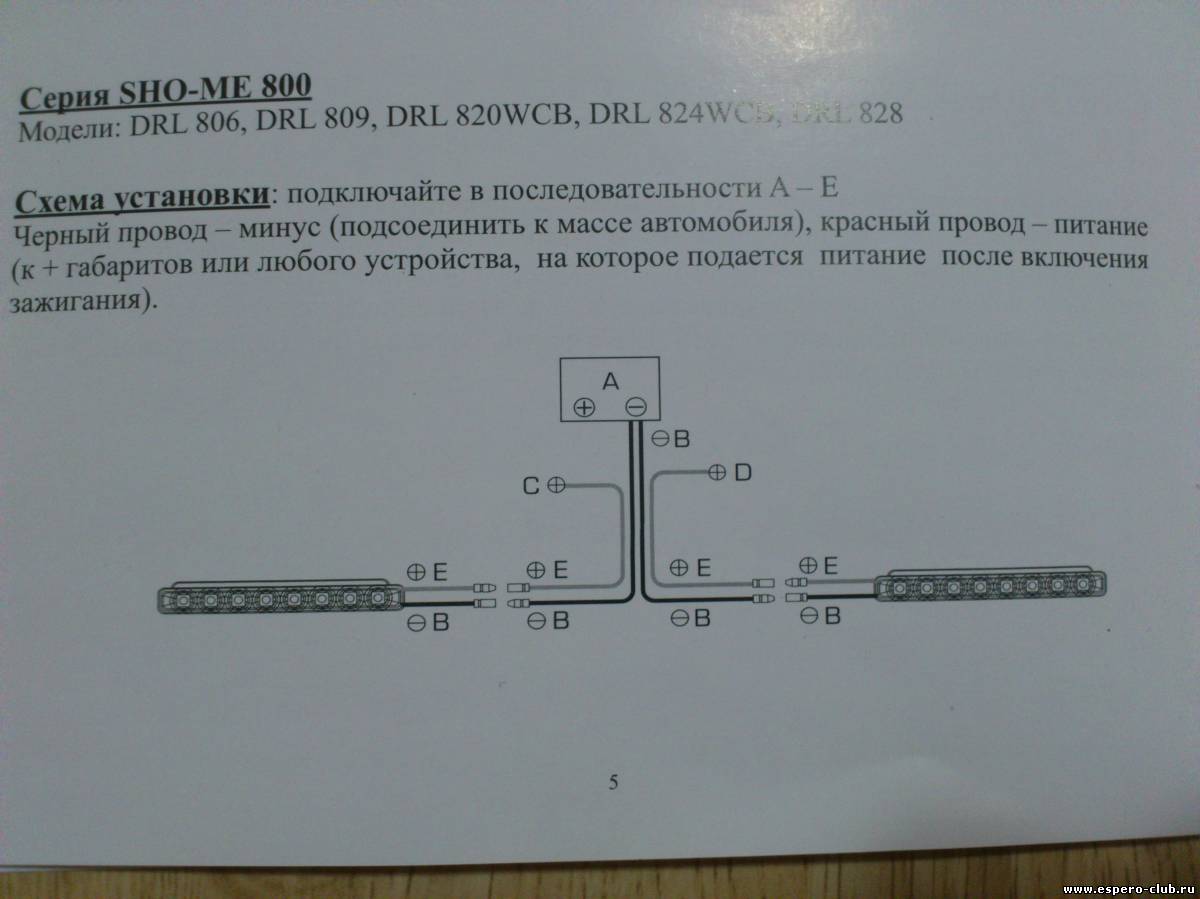

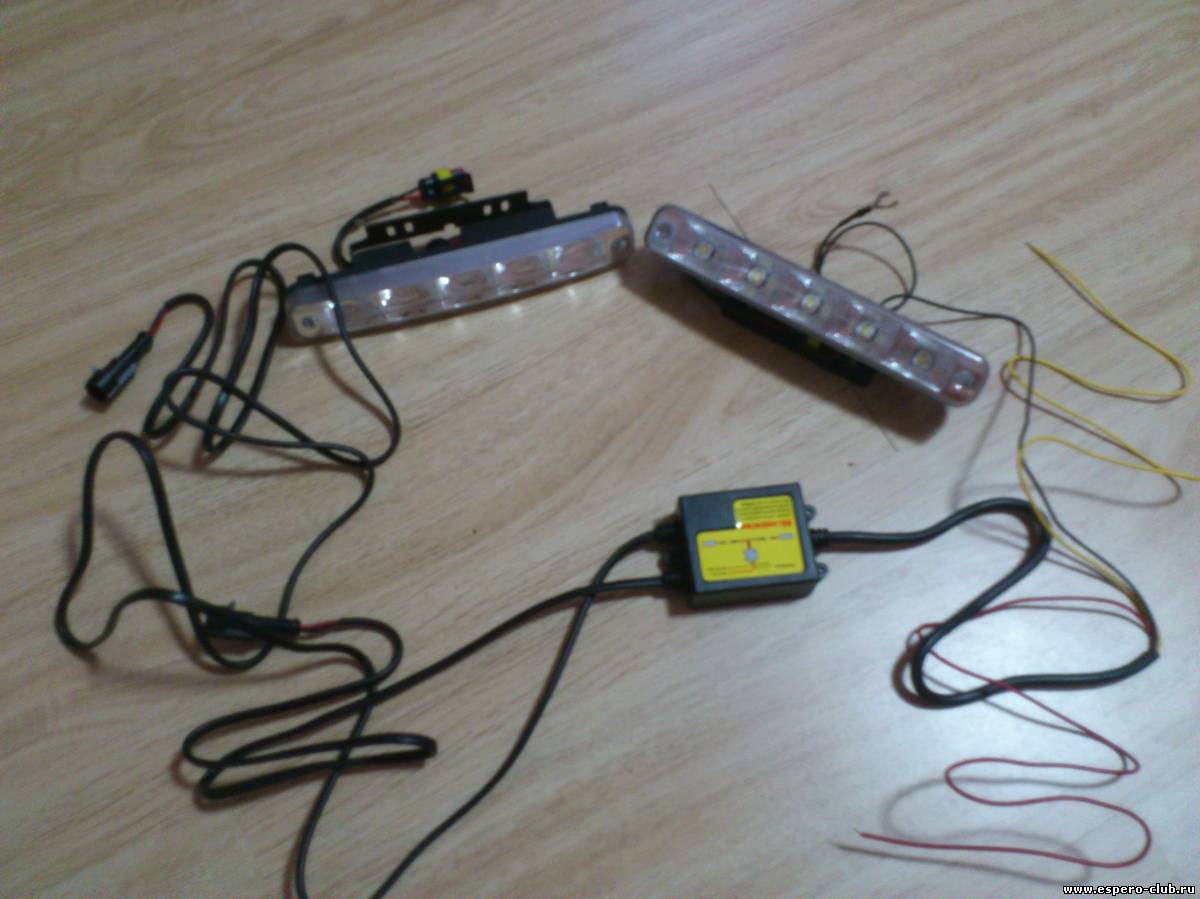

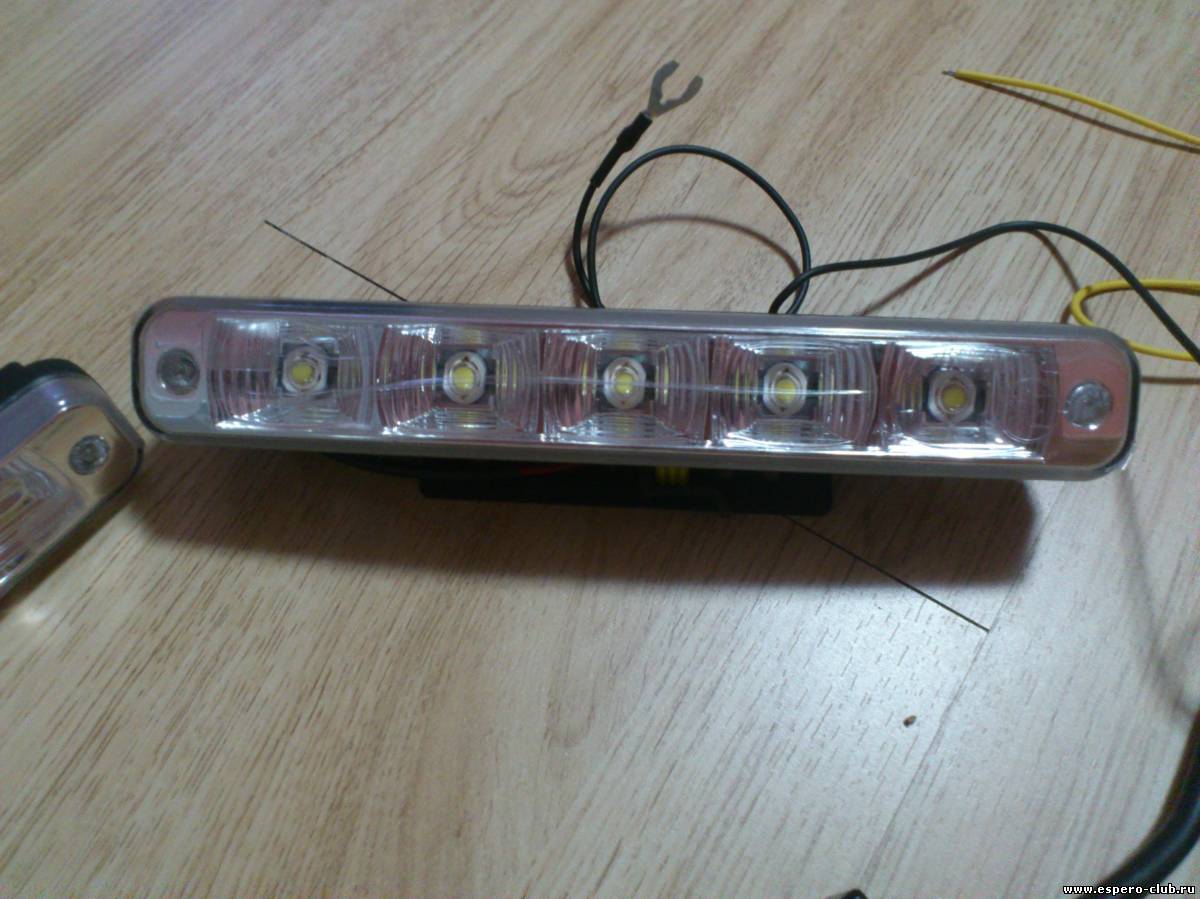

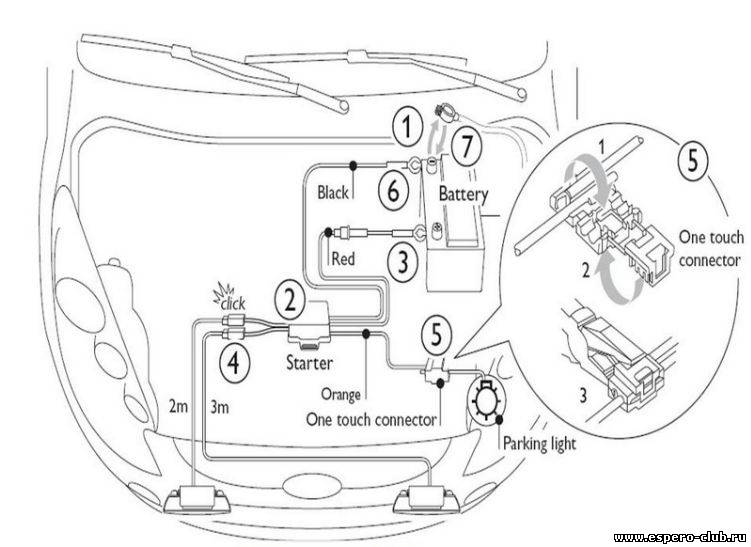

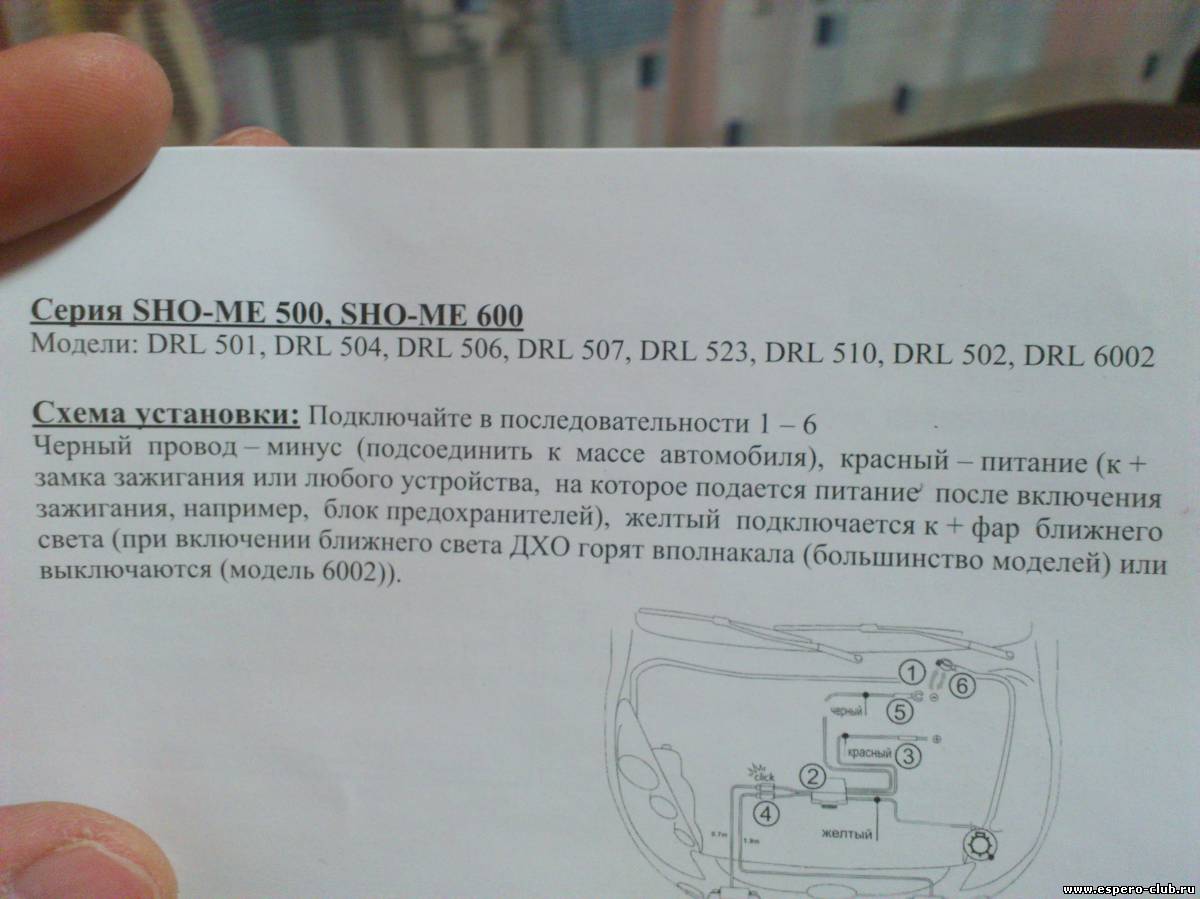

| Привет всем! Купил сегодня дхо. В инструкции все написано. В моем случае на выходе три провода в более дешевых вариантах два, на фото есть схемы подключения.
Себе пока не ставил, как поставлю с фотаю!
|
| |
| |
| S3rga | Дата: Воскресенье, 22.Янв.2012, 02:11:26 | Сообщение # 72 |
 Гуру
Группа: CoAdmin
Сообщений: 2737
Статус: Отсутствует

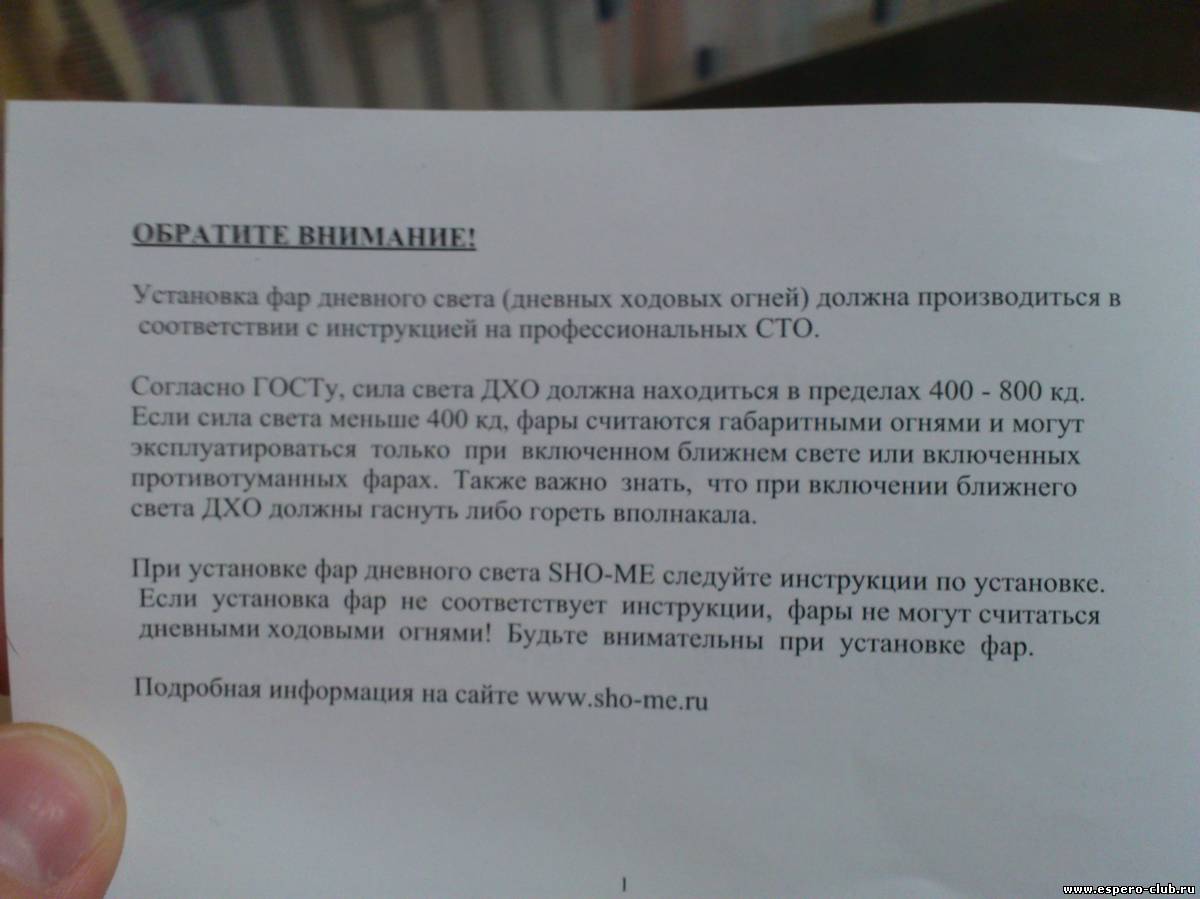

| 35, инструкция, кстати, хорошая. Ключевые моменты описаны, о которых многие забывают.
Вот мне стало интересно. Мои ДХО выдают 400 кд или все же меньше А то я всегда спокойно как-то катал с ними, а сейчас вот задумался. Правда, стоят они у меня тоже вряд ли по ГОСТу
Эська любимая - катается
SAAB 9-3SS 1.8i - ушел
SAAB 9-3SS 2.0T - летает
+7 9|б 77Ч-ЗOO7
|
| |
| |
| Nafig | Дата: Среда, 08.Май.2013, 21:28:49 | Сообщение # 73 |
 Гонщик
Группа: Проверенные
Сообщений: 158
Статус: Отсутствует
|
 Добавлено (08.Май.2013, 21:28:49)
---------------------------------------------

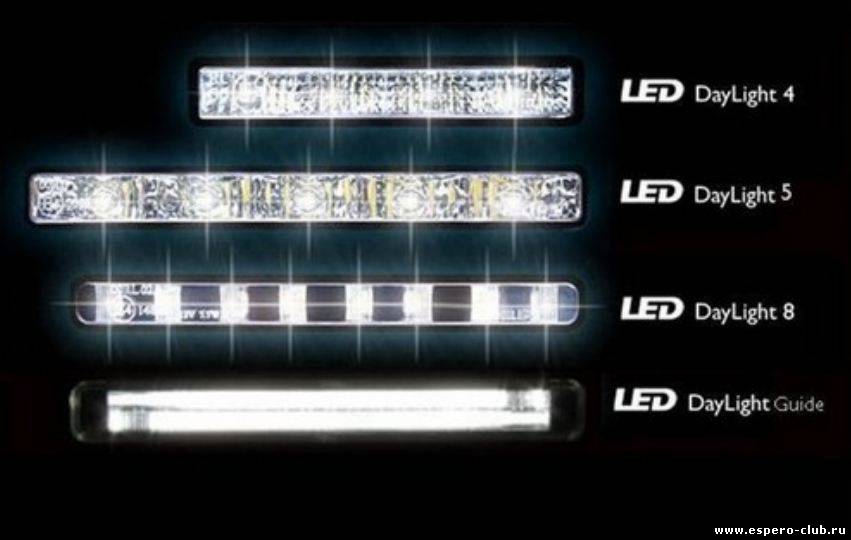

это фсйо фылыпсы
|
| |
| |
| serg55 | Дата: Среда, 08.Май.2013, 21:37:44 | Сообщение # 74 |
|
Ветеран
Группа: Проверенные
Сообщений: 461
Статус: Отсутствует
| Собранная мной схема работает уже 2 года. Отказов пока не было.
|
| |
| |
| Санёк971 | Дата: Среда, 08.Май.2013, 22:17:37 | Сообщение # 75 |
|
Гуру
Группа: Проверенные
Сообщений: 1317
Статус: Отсутствует
| всего одно 5-и контактное реле.
