Датчик ABS передний левый 10456154
Датчик ABS передний правый 10456155
Датчик вакуума 16137039
Датчик давления масла 25036834
Датчик кислорода (1 провод) 25106073
Датчик положения дроссельнодля 1,5 DOHC 17106682
Датчик положения дроссельнодля 1,8/2,0 SOHC
Датчик селектора АКП 8454050A020
Датчик температуры (в корпусе термостата большой) 25036979
Датчик температуры (в корпусе термостата большой) 15326386
Датчик температуры (в корпусе термостата большой) 25036979
Датчик температуры (в корпусе термостата маленький) 92061480
Датчик температуры воздуха 25037388
Датчик уровня топлива (3 отверстия) 96222265 NG
Датчик уровня топлива (5 отверстий) 96098514-A
Датчик уровня топлива (5 отверстий) 96098514
Датчик уровня топлива (Корея, RAON) 96098514

Что пропустил, дополняйте.
По поводу ABS смущен. Обычно нет большой разницы, левый он или правый. Тут видимо условности конструкции. По задним датчикам инфы не нашел.

Добавлено (14.Сен.2010, 18:26:58)
---------------------------------------------
Проблема не столько в датчиках сколько в штекерах что в них входят, проводка от возраста не стает лучше... . Может кто-то подскажет где можно взять новый штекер например к Датчик температуры (в корпусе термостата большой) и Датчик температуры воздуха 25037388 они что-то особенно проблемный, а новых нету

Выходной сигнал датчика Холла может принимать один из двух уровней – высокий или низкий и зависит от наличия / отсутствия шторки в магнитном зазоре датчика.

При отсутствии шторки в магнитном зазоре датчика, напряжение выходного сигнала датчика соответствует низкому уровню – не более 0,2 V. При прохождении шторки через магнитный зазор датчика, напряжение выходного сигнала датчика соответствует высокому уровню. Значение напряжения высокого уровня определяется поступающим на датчик опорным напряжением.

Датчик генерирует синхроимпульсы синхронно прохождению шторок через магнитный зазор датчика. Форма осциллограммы напряжения выходного сигнала датчика Холла близка к меандру. Частота следования синхроимпульсов пропорциональна частоте вращения вала с ферромагнитными шторками.

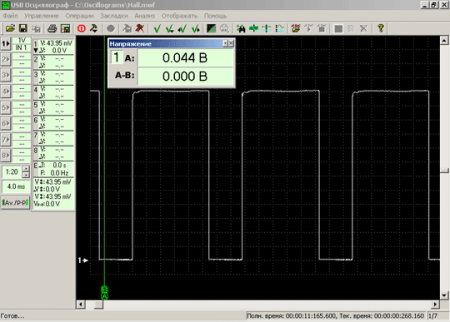

Осциллограмма напряжения выходного сигнала исправного датчика Холла, встроенного в распределитель зажигания 4-х цилиндрового двигателя
при 960 RPM. При повышении частоты вращения двигателя, частота следования синхроимпульсов также увеличивается.
$IMAGE3$ Осциллограмма напряжения выходного сигнала исправного датчика Холла, встроенного в распределитель зажигания 4-х цилиндрового двигателя
при 2 880 RPM.
При проведении диагностики датчика Холла по осциллограмме напряжения выходного сигнала, наиболее важными участками синхроимпульсов являются низкий уровень синхроимпульса и его фронты. Форма осциллограммы высокого уровня синхроимпульса определяется качеством стабилизации опорного напряжения, подаваемого на вывод 0 датчика от блока управления двигателем или от коммутатора и при проведении диагностики датчика интереса не представляет. Встречаются самые разные значения опорного напряжения сигнала датчика Холла, но чаще всего встречаются значения 5 V, 8 V, 12 V. В последнем случае, подводимое к датчику опорное напряжение не стабилизировано вовсе, из-за чего форма осциллограммы высокого уровня синхроимпульса в таком случае может иметь значительные искажения, что не является неисправностью.

Типовые неисправности датчика холла.

Если сигнал от датчика положения коленчатого вала поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, это может привести к подёргиваниям двигателя, провалам, затруднённому пуску двигателя или невозможности запуска двигателя.

В случае ослабления крепежа, датчик может несколько сместиться относительно своего нормального положения, что может привести к механическому повреждению датчика вращающимися шторками. Значительное механическое повреждение может привести к неработоспособности датчика. Запуск двигателя становится невозможным в случае, если при прокрутке стартером двигателя, оборудованного классической системой зажигания, от датчика Холла не поступают синхроимпульсы.

Вследствие сильного перегрева, из-за дефекта при изготовлении либо из-за кратковременного замыкания сигнального вывода датчика на цепи питания, выходной ключ датчика Холла может "подгореть". Исправный датчик Холла должен обеспечивать значение напряжения низкого уровня выходного сигнала не выше 0,2 V. В случае "подгорания" выходного ключа датчика Холла, возникает зависимость значения напряжения низкого уровня выходного сигнала датчика от температуры корпуса датчика. В таком случае, пока двигатель холодный, датчик может вполне исправно работать.
Но когда корпус датчика нагреваться от деталей работающего двигателя до определённой температуры, двигатель внезапно глохнет. Пуск двигателя в таком случае становится невозможным до тех пор, пока корпус датчика Холла не остынет на несколько градусов.
На экране осциллографа дефект выходного ключа датчика Холла становится заметен сразу после начала роста температуры его корпуса и проявляется как постепенное увеличение значения напряжения низкого уровня выходного сигнала датчика.

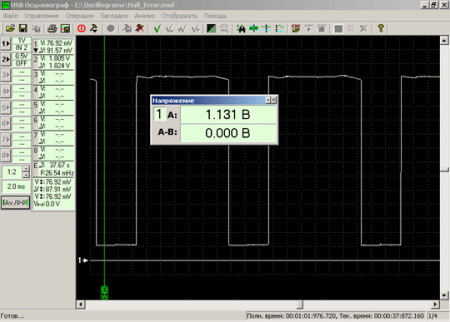

Осциллограмма напряжения выходного сигнала неисправного датчика Холла, выходной ключ которого не обеспечивает должного значения напряжения низкого уровня. В данном случае, значение напряжения низкого уровня выходного сигнала датчика равно 1,1 V.

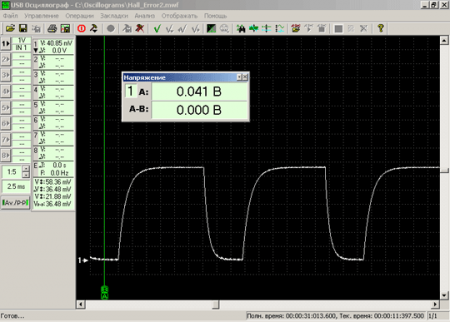

Осциллограмма напряжения выходного сигнала неисправного датчика Холла, предвыходной каскад которого не обеспечивает должной крутизны фронтов синхроимпульсов.

Выходной сигнал датчика Холла становится "невидимым" для блока управления двигателем (коммутатора) после того, как с ростом температуры корпуса датчика, напряжение низкого уровня сигнала увеличивается до критически высокого значения. Это значение зависит от особенностей устройства входных цепей сигнала от датчика Холла в блоке управления двигателем (коммутаторе) и может быть равным 0,25…3,5 V.

Неисправности предвыходного каскада электронной схемы датчика Холла могут вызвать "завал" фронтов синхроимпульсов выходного сигнала датчика
В случае "завала" фронтов синхроимпульсов выходного сигнала датчика Холла, пуск двигателя может быть несколько затруднён, работа двигателя может значительно ухудшиться из-за изменения угла опережения зажигания, максимальная частота вращения двигателя может быть сильно ограниченной.

Сигнал от датчик скорости движения автомобиля служит для управления режимом холостого хода двигателя, а в некоторых моделях и для отображения на спидометре текущей скорости движения автомобиля.

Кроме перечисленных неполадок датчика Холла, случаются поломки вала датчика скорости движения автомобиля из-за чего сигнал от датчика не поступает. В случае поломки датчика скорости движения автомобиля, возможна неустойчивая работа двигателя на холостом ходу при движении автомобиля, при переключении передач двигатель может глохнуть.

Датчик кислорода (лямбда-зонд или λ-зонд) Lambda Sensor
Лямбда-зонд устанавливается в потоке отработавших газов двигателя и служит для определения наличия кислорода в отработавших газах. Когда двигатель работает на обогащённой топливо-воздушной смеси, уровень содержания кислорода в отработавших газах понижен, при этом датчик генерирует сигнал высокого уровня напряжением 0,65…1,0V. При поступлении сигнала высокого уровня от лямбда-зонда, блок управления двигателем начинает уменьшать длительность впрыска топлива, тем самым обедняя топливо-воздушную смесь. Когда двигатель работает на обеднённой топливо-воздушной смеси, уровень содержания кислорода в отработавших газах повышен, при этом датчик генерирует сигнал низкого уровня напряжением 40…200mV. При поступлении сигнала низкого уровня от лямбда-зонда, блок управления двигателем начинает увеличивать длительность впрыска топлива, тем самым обогащая топливо-воздушную смесь. Таким образом, по сигналу от лямбда-зонда блок управления двигателем корректирует длительность впрыска топлива так, что состав топливо-воздушной смеси оказывается максимально близким к стехиометрическому (идеальное соотношение воздух/топливо).

Исправный лямбда-зонд начинает работать только после прогрева чувствительного элемента до температуры не ниже 350°С. Существуют одно-, двух-, трёх- и четырёх-проводные двухуровневые циркониевые лямбда-зонды BOSCH. Одно- и двух-проводные лямбда-зонды устанавливаются в выпускном коллекторе двигателя максимально близко к выпускным клапанам газораспределительного механизма и прогреваются до рабочей температуры за счёт высокой температуры отработавших газов. Трёх- и четырёх-проводные лямбда зонды прогреваются до рабочей температуры за счёт встроенного электрического нагревательного элемента и могут быть установлены на значительном расстоянии от выпускных клапанов газораспределительного механизма двигателя.
<!--
Лямбда-зонд сравнивает уровень содержания кислорода в выхлопных газах и в окружающем воздухе и представляет результат этого сравнения в форме аналогового сигнала. Применяются двухуровневые зонды, чувствительный элемент которых выполнен из оксида циркония либо из оксида титана, но на их смену приходят широкополосные лямбда-зонды.
-->
При условии сгорания стехиометрической топливо-воздушной смеси, напряжение выходного сигнала лямбда-зонда равно 445…450mV. Но расстояние от выпускных клапанов газораспределительного механизма двигателя до места расположения датчика и значительное время реакции чувствительного элемента датчика приводят к некоторой инерционности системы, что не позволяет непрерывно поддерживать стехиометрический состав топливо-воздушной смеси. Практически, при работе двигателя на установившемся режиме, состав смеси постоянно отклоняется от стехиометрического в диапазоне ±2…3% с частотой 1…2раза в секунду. Этот процесс чётко прослеживается по осциллограмме напряжения выходного сигнала лямбда-зонда.

Проверка выходного сигнала Датчика кислорода
$IMAGE2$ Осциллограмма напряжения выходного сигнала исправного лямбда-зонда BOSCH. Двигатель работает на холостом ходу. Частота переключения сигнала составляет ~1,2Hz.

Измерение напряжения выходного сигнала лямбда-зонда блок управления двигателем производит относительно сигнальной "массы" датчика. Сигнальная "масса" двух- и четырёх-проводных лямбда-зондов BOSCH выведена через отдельный провод (провод серого цвета идущий от датчика) на разъём датчика. Сигнальная "масса" одно- и трёх-проводных лямбда-зондов BOSCH соединена с металлическим корпусом датчика и при установке датчика автоматически соединяться с "массой" автомобиля через резьбовое крепление датчика. Выведенная через отдельный провод на разъём датчика сигнальная "масса" лямбда-зонда в большинстве случаев так же соединена с "массой" автомобиля. Встречаются блоки управления двигателем, где провод сигнальной "массы" лямбда-зонда подключен не к "массе" автомобиля, а к источнику опорного напряжения. В таких системах, измерение напряжения выходного сигнала лямбда-зонда блок управления двигателем производит относительно источника опорного напряжения, к которому подключен провод сигнальной "массы" лямбда-зонда.

Для просмотра осциллограммы напряжения выходного сигнала лямбда-зонда, разъём осциллографического щупа должен быть подключен к любому из аналоговых входов №1-4 USB Autoscope II, чёрный зажим типа "крокодил" осциллографического щупа должен быть подсоединён к "массе" двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика (провод чёрного цвета идущий от датчика).
Когда лямбда-зонд прогревается до рабочей температуры, его выходное электрическое сопротивление значительно снижается, и он приобретает способность отклонять опорное напряжение, поступающее от блока управления двигателем через резистор с постоянным электрическим сопротивлением. В большинстве блоков управления двигателем, значение опорного напряжения равно 450mV. Такой блок управления двигателем считает лямбда-зонд готовым к работе только после того, как вследствие прогрева датчик приобретает способность отклонять опорное напряжение в диапазоне более чем ±150…250mV.
$IMAGE3$ Осциллограмма напряжения выходного сигнала исправного лямбда-зонда BOSCH. Пуск прогретого до рабочей температуры двигателя. Время прогрева лямбда-зонда до рабочей температуры равно ~30S.
Опорное напряжение на сигнальном проводе лямбда-зонда некоторых блоков управления двигателем может иметь другое значение.

Типовые неисправности Датчика кислорода
Низкая частота переключения выходного сигнала лямбда-зонда указывает на увеличенный диапазон отклонения состава топливо-воздушной смеси от стехиометрического.

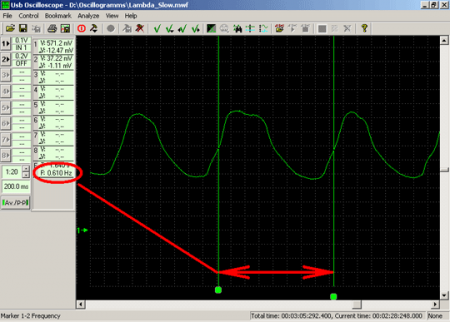

Осциллограмма напряжения выходного сигнала неисправного лямбда-зонда BOSCH. Двигатель работает на холостом ходу. Частота переключения сигнала занижена и составляет ~0,6Hz.
Снижение частоты переключения выходного сигнала лямбда-зонда может быть вызвана возросшим временем перехода выходного напряжения зонда от одного уровня к другому из-за старения или химического отравления датчика. Неисправность может привести к раскачке частоты вращения двигателя на режиме холостого хода и к потере "приёмистости" двигателя.

Ресурс датчика содержания кислорода в отработавших газах составляет 20 000…80 000 km. Из-за старения, выходное электрическое сопротивление лямбда-зонда снижается при значительно более высокой температуре чувствительного элемента до значения, при котором датчик приобретает способность отклонять опорное напряжение. Из-за возросшего выходного электрического сопротивления, размах выходного напряжения сигнала лямбда-зонда уменьшается. Стареющий лямбда-зонд легко можно выявить по осциллограмме напряжения его выходного сигнала на таких режимах работы двигателя, когда поток и температура отработавших газов снижаются. Это режим холостого хода и малых нагрузок. Практически, стареющий лямбда-зонд всё ещё работает на движущемся автомобиле, но как только нагрузка на двигатель снижается (холостой ход), размах сигнала быстро начинает уменьшаться вплоть до пропадания колебаний.

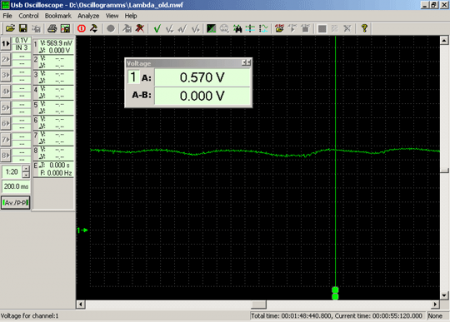

Осциллограмма напряжения выходного сигнала неисправного лямбда-зонда BOSCH. Двигатель работает на холостом ходу. Переключения выходного сигнала отсутствуют.

Напряжение выходного сигнала стареющего лямбда-зонда при работе двигателя на холостом ходу становится почти стабильным, его значение становится близким опорному напряжению 300…600mV.

В зависимости от температуры охлаждающей жидкости, блок управления двигателем корректирует состав топливовоздушной смеси, частоту вращения коленчатого вала двигателя на холостом ходу, угол опережения зажигания... Влияние показаний датчика температуры охлаждающей жидкости на работу системы управления двигателем очень велико. Например, если вследствие неисправности рассчитанное блоком управления двигателем значение температуры охлаждающей жидкости двигателя не совпадает с фактической температурой охлаждающей жидкости двигателя на значительную величину, двигатель может заглохнуть / не запускаться.

Большинство датчиков температуры воздуха во впускном тракте аналогичны по устройству и принципу действия датчику температуры охлаждающей жидкости. В зависимости от температуры воздуха во впускном тракте, блок управления двигателем несколько корректирует состав топливовоздушной смеси. Влияние показаний датчика температуры воздуха во впускном тракте на работу системы управления двигателем особенно заметно в таких системах, где не применяется датчик расхода воздуха.

Принцип действия датчиков температуры

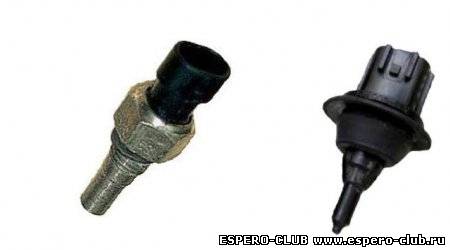

В качестве датчиков температуры охлаждающей жидкости и большинства датчиков температуры воздуха во впускном тракте двигателя применяются терморезисторы с отрицательным температурным коэффициентом - с увеличением температуры датчика его сопротивление уменьшается.

Датчик температуры охлаждающей жидкости устанавливается в потоке охлаждающей жидкости двигателя. При низкой температуре охлаждающей жидкости, сопротивление датчика высокое (3,52 kQ при +20 °С); при высокой температуре -сопротивление датчика низкое (240 Q при +90 °С). От блока управления двигателем, через расположенный внутри блока управления двигателем резистор с постоянным электрическим сопротивлением, на датчик температуры поступает опорное напряжение величиной 5 V. Второй вывод датчика соединён с "массой".

Датчик температуры шунтирует опорное напряжение, вследствие чего, значение напряжения на датчике оказывается меньшим опорного. С увеличением температуры охлаждающей жидкости (например, при прогреве двигателя), сопротивление датчика уменьшается и, соответственно, уменьшается напряжение на датчике. По величине этого напряжения блок управления двигателем рассчитывает текущее значение температуры охлаждающей жидкости двигателя.
Типовые неисправности

Наиболее распространённой неисправностью датчиков температуры, в качестве чувствительного элемента которых применён терморезистор, является несоответствие его электрического сопротивления температуре его корпуса. Чаще всего, такая неисправность проявляется как резкое увеличение электрического сопротивления датчика в очень узком диапазоне температур корпуса датчика (или в нескольких диапазонах температур), реже встречается обрыв чувствительного элемента датчика. В момент, когда температура корпуса датчика попадает в этот диапазон, сопротивление датчика резко увеличивается, вследствие чего увеличивается и напряжение на датчике. Вследствие этого, рассчитанное блоком управления значение температуры по увеличенному напряжению на датчике оказывается меньшим действительного. Если рассчитанное блоком управления двигателем значение температуры охлаждающей жидкости двигателя окажется меньшим действительного на значительную величину, блок управления может увеличить количество подаваемого топлива настолько, что двигатель заглохнет из-за переобогащения топливовоздушной смеси. Пуск двигателя при этом становится невозможным. В некоторых случаях может понадобиться замена свечей зажигания.

Неисправность датчика температуры в момент её проявления можно выявить при помощи омметра путём сравнения измеренного сопротивления датчика с табличным значением для данной температуры.

При необходимости проведения проверки датчика температуры, необходимо просмотреть осциллограмму выходного напряжения датчика во всём диапазоне его рабочих температур. При проведении проверки датчика температуры необходимо дать двигателю полностью остыть, после чего записать и просмотреть осциллограмму выходного напряжения датчика во время прогрева двигателя, вплоть до момента включения вентилятора системы охлаждения двигателя (или до момента, когда вследствие неисправности диагностируемого датчика двигатель заглохнет).

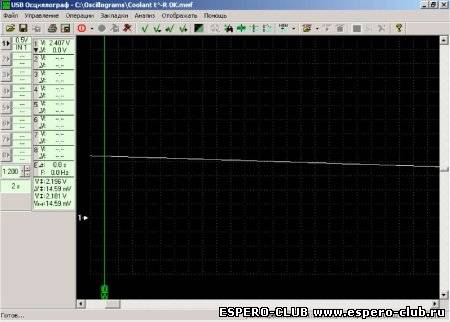

Осциллограмма напряжения на исправном датчике температуры охлаждающей жидкости. Прогрев холодного двигателя в режиме работы на холостом ходу. По мере прогрева, напряжение на датчике плавно и без каких либо рывков / провалов снижается.
По мере прогрева датчика, напряжение на исправном датчике должно плавно снижаться.

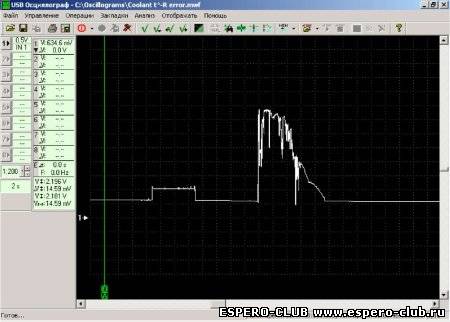

Осциллограмма напряжения на неисправном датчике температуры охлаждающей жидкости. Двигатель почти прогрелся до рабочей температуры. Отчётливо видны искажения формы осциллограммы.

Напряжение на неисправном датчике температуры охлаждающей жидкости при прогреве двигателя внезапно резко увеличивается. В этот момент, блок управления двигателем резко обогащает топливовоздушную смесь. Но так как в данном случае неисправность датчика проявляется в очень узком диапазоне температур, а следовательно и в течение короткого времени, двигатель не заглох. По мере дальнейшего увеличения температуры охлаждающей жидкости неисправность уже не проявлялась.

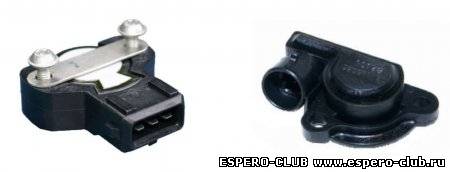

Чувствительный элемент датчика положения дроссельной заслонки представляет собой потенциометр, ось которого жёстко связана с осью дроссельной заслонки. На питающие выводы потенциометра подается опорное напряжение +5 V и "масса", а подвижный контакт датчика является сигнальным.

Выходной сигнал датчика положения дроссельной заслонки является одним из базовых для расчёта блоком управления двигателем необходимого количества топлива, для определения текущего режима работы двигателя и для расчёта оптимального угла опережения зажигания. Например, в режиме пуска двигателя количество подаваемого топлива рассчитывается по температуре двигателя, по степени открытия дроссельной заслонки и по фактической частоте вращения коленвала.

На работающем двигателе при закрытой дроссельной заслонке блок управления двигателем переходит в режим стабилизации частоты вращения коленчатого вала двигателя - режим поддержания холостого хода. Заданная частота вращения коленвала при этом зависит от температуры охлаждающей жидкости, от нагрузки на двигатель и от скорости движения автомобиля и регулируется путём изменения степени открытия регулятора холостого хода и изменения угла опережения зажигания.

Для устранения "провала" запаздывания набора оборотов в момент резкого открытия дроссельной заслонки, блок управления двигателем кратковременно подает дополнительную порцию топлива.

Если дроссельная заслонка открыта более чем на ~70 %, блок управления двигателем переходит в режим полной нагрузки, обеспечивая максимальную мощность двигателя путём приготовления несколько обогащённой топливовоздушной смеси.

Когда при движении автомобиля дроссельная заслонка резко закрывается, блок управления двигателем активирует режим принудительного холостого хода (или режим торможения двигателем) путём полного прекращения подачи топлива до тех пор, пока обороты двигателя не снизятся до определенной величины.

Остальные относительно стационарные положения дроссельной заслонки между режимом "поддержки холостого хода" и "полной нагрузки", называются режимом "частичной нагрузки" двигателя. В этом режиме блок управления двигателем поддерживает оптимальное соотношение топливно-воздушной смеси близкой к 1:14,7, за счет использования сигнала обратной связи от кислородных датчиков.

Проверка выходного сигнала датчика положения дроссельной заслонки.

Диагностика датчика положения дроссельной заслонки потенциометрического типа заключается в проверке соответствия выходного напряжения датчика фактическому положению дроссельной заслонки во всём диапазоне её возможных положений. Для просмотра осциллограммы напряжения выходного сигнала датчика, разъём осциллографического щупа должен быть подключен к любому из аналоговых входов № 14 USB Autoscope II, чёрный зажим типа "крокодил" осциллографического щупа должен быть подсоединён к "массе" двигателя диагностируемого автомобиля, пробник щупа должен быть подсоединён параллельно сигнальному выводу датчика.

При закрытой дроссельной заслонке, значение напряжения выходного сигнала датчика его положения должно находиться в определённом диапазоне, чаще всего - 0,25...0,75 V. Как только дроссельная заслонка начинает плавно открываться, значение напряжения выходного сигнала датчика так же должно плавно увеличиваться синхронно увеличению угла открытия дроссельной заслонки.

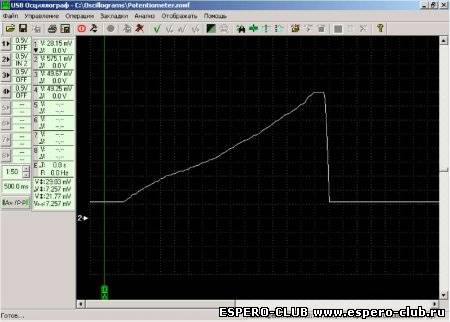

Осциллограмма напряжения выходного сигнала исправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки и быстрое её закрытие.
Когда дроссельная заслонка открыта полностью, значение напряжения выходного сигнала датчика должно находиться в диапазоне обычно 3,9.. .4,7 V.
В некоторых системах управления двигателем применяются датчики положения дроссельной заслонки потенциометрического типа с инверсной выходной характеристикой. При закрытой дроссельной заслонке выходное напряжение датчика высокое, а при открытой - низкое.

Осциллограмма напряжения выходного сигнала исправного датчика положения дроссельной заслонки. Зажигание включено, двигатель остановлен, плавное открытие дроссельной заслонки и быстрое её закрытие.
Когда дроссельная заслонка открыта полностью, значение напряжения выходного сигнала датчика должно находиться в диапазоне обычно 3,9.. .4,7 V.

Типовые неисправности датчика положения дроссельной заслонки.

Подвижный контакт потенциометрического датчика механически перемещается по контактному резистивному слою датчика, что со временем может стать причиной разрушения этого контактного резистивного слоя. В таком случае, при некоторых положениях подвижного контакта датчика, значение выходного напряжения датчика может не соответствовать фактическому положению дроссельной заслонки.

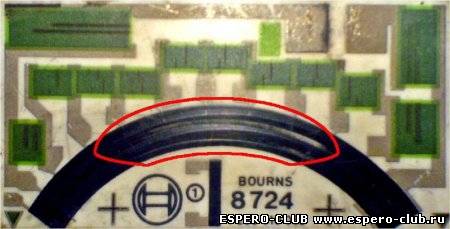

Дорожка потенциометра с "протёртым" контактным резистивным слоем (на данной иллюстрации показан измерительный потенциометр датчика объёмного расхода воздуха).

Как только водитель устанавливает такое положение дроссельной заслонки, при котором ползунок потенциометра датчика заслонки попадает на участок с разрушенным контактным резистивным слоем, возникают резкие рывки в работе двигателя. Блок управления двигателем воспринимает изменения напряжения на дефектном участке как сигнал режима быстрого разгона двигателя, или режима отсечки подачи топлива. Характер влияния неисправности на работу системы управления двигателем зависит от того, на каких режимах работы двигателя, и при каких углах открытия дроссельной заслонки проявляется неисправность. Если показания датчика нарушаются при закрытой дроссельной заслонке, то это приводит к нестабильности оборотов холостого хода - после отпускания педали акселератора двигатель может заглохнуть, либо напротив, обороты холостого хода могут быть сильно завышенными. Если же показания датчика нарушаются при каком-либо другом положении дроссельной заслонки, это вызывает возникновение резких рывков в работе двигателя в моменты, когда дроссельная заслонка принимает положения, при которых проявляется несоответствие выходного сигнала датчика фактическому положению заслонки.

Неисправности датчика, вызванные разрушением контактного резистивного слоя датчика, устраняются путём замены датчика положения дроссельной заслонки на новый.

Другой типовой неисправностью датчика является повышенная зависимость выходного напряжения датчика от температуры его корпуса. Данная неисправность является следствием установки некачественного датчика положения дроссельной заслонки на этапе замены износившегося датчика на новый или ещё на этапе производства автомобиля. Проявляется данная неисправность после прогрева двигателя при полностью закрытой дроссельной заслонке как повышение частоты вращения двигателя на холостом ходу.

Характерным признаком неисправности является возможность временного её устранения путём выключения и повторного пуска двигателя. В момент включения зажигания, блок управления двигателем фиксирует ("запоминает") текущее значение выходного напряжения датчика положения дроссельной заслонки и принимает его за напряжение, соответствующее полностью закрытой заслонке. После запуска двигателя это значение напряжения служит для блока управления двигателем признаком закрытой дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу.дроссельной заслонки, когда водитель полностью отпускает педаль акселератора. При совпадении выходного напряжения датчика со значением, зафиксированным во время включения зажигания, блок управления двигателем переходит в режим стабилизации частоты вращения двигателя на холостом ходу.

Если температурная стабильность датчика не удовлетворительна, может возникнуть сбой в работе двигателя на холостом ходу. Например, в момент включения зажигания, когда двигатель холодный (корпус датчика положения дроссельной заслонки холодный) значение выходного напряжения рассматриваемого датчика равно 500 mV. Блок управления двигателем фиксирует это значение как соответствующее полностью закрытой дроссельной заслонке. В моменты, когда выходное напряжение датчика вновь совпадает с этим зафиксированным значением 500 mV, двигатель переходит в режим стабилизации оборотов холостого хода. По мере прогрева двигателя разогревается и корпус датчика, и если с увеличением температуры корпуса датчика его выходное напряжение так же увеличивается, то может наступить момент, когда при закрытой дроссельной заслонке напряжение выходного сигнала будет значительно превышать зафиксированное при включении зажигания значение, и будет равно, например, 550 mV. В таком случае, когда водитель полностью отпускает педаль акселератора, от датчика будет поступать напряжение 550 mV вместо 500 mV, что уже не будет соответствовать сигналу полностью закрытой дроссельной заслонки. Вследствие этого, блок управления двигателем уже не будет переходить в режим стабилизации оборотов холостого хода.

Если же теперь водитель выключит зажигание, после чего вновь запустит двигатель, блок управления двигателем зафиксирует новое текущее значение напряжения датчика положения дроссельной заслонки 550 mV с уже разогретым корпусом и примет его за напряжение, соответствующее полностью закрытой дроссельной заслонки. Теперь, работа двигателя при закрытой дроссельной заслонке будет стабильна, пока температура корпуса датчика положения дроссельной заслонки вновь не измениться.

Диагностика данной неисправности сводится к сравнению двух значений выходного напряжения датчика при полностью закрытой дроссельной заслонке. Первое значение необходимо измерить, когда температура корпуса датчика близка к текущему значению температуры воздуха (двигатель не работал на протяжении минимум 3-х часов). Второе значение необходимо измерить, когда двигатель будет полностью прогрет до рабочей температуры (электро-вентилятор системы охлаждения автоматически включится не менее трёх раз). Данная неисправность устраняется только путём замены некачественного датчика на качественный.

В некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются оптические датчики положения. Типовой неисправностью этих датчиков является проникновение и накопление загрязнений в полостях, где расположены оптические элементы и на самих оптических элементах. Устраняется данная неисправность путём очистки от загрязнений, но только в тех случаях, если конструкция датчика позволяет его разобрать и повторно собрать.

В последнее время, в некоторых системах управления двигателем вместо датчиков положения потенциометрического типа применяются бесконтактные "линейные" датчики, работающие на эффекте Холла. Эти датчики лишены недостатков резистивного слоя, но при этом имеют "свои" типовые неисправности. Наиболее распространённым дефектом датчика положения дроссельной заслонки на эффекте Холла бывают зоны с нелинейной зависимостью изменения выходного напряжения датчика. На осциллограмме напряжения выходного сигнала при плавном открытии дроссельной заслонки данная неисправность проявляется как "Г-образная ступенька". Такая "ступенька" может перекрывать значительный диапазон возможных положений дроссельной заслонки. При плавном изменении положения дроссельной заслонки внутри такого диапазона значения напряжения выходного сигнала датчика не изменяются. Подобных ступенек на всём диапазоне возможных положений дроссельной заслонки может быть несколько.

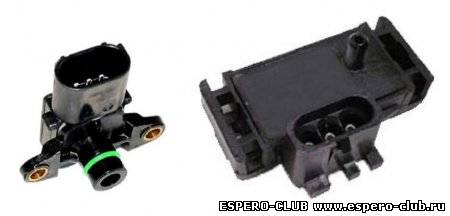

Внешний вид датчиков абсолютного давления


В таких системах, на основании данных о давлении и температуре воздуха во впускном коллекторе, блок управления двигателем рассчитывает массу воздуха, содержащуюся в каждом сантиметре кубическом внутреннего объёма впускного коллектора. При каждом такте впуска, цилиндр "всасывает" разрежённый воздух из впускного коллектора, объём которого приблизительно равен внутреннему объёму цилиндра двигателя. Зная внутренний объём цилиндра двигателя (в cm3) и предварительно рассчитав плотность всасываемого цилиндром воздуха (в g/cm3), блок управления двигателем рассчитывает массу воздуха (в граммах), попадающего в цилиндр во время

такта впуска. В соответствии с рассчитанной массой потребляемого двигателем воздуха, блок управления двигателем формирует импульсы управления топливными форсунками соответствующей длительности, достигая приготовления топливовоздушной смеси с составом, близким к заданному.

Точность расчёта массы потребляемого двигателем воздуха по его давлению и температуре невысока, так как объём потребляемого воздуха в значительной мере зависит от состояния цилиндропоршневой группы и газораспределительного механизма. Поэтому, в подобных системах управления двигателем для обеспечения приготовления топливовоздушной смеси с точно заданным составом, очень важным фактором является исправность функционирования лямбда-зонда.

На многих автомобилях, датчик разрежения крепится к кузову автомобиля в моторном отсеке, а его входной штуцер соединяется с внутренним объёмом впускного коллектора посредством гибкого трубопровода.

Независимо от наличия в системе управления двигателем датчика расхода воздуха, на двигателях оборудованных турбонаддувом и / или компрессором датчик абсолютного давления во впускном коллекторе (датчик давления / разрежения) применяется всегда.

Здесь, кроме прочего, показания датчика используются для измерения и регулирования величины избыточного давления, нагнетаемого турбокомпрессором и / или механическим компрессором. Такой датчик обычно крепится непосредственно к впускному коллектору. В корпус датчика часто бывает встроен датчик температуры воздуха во впускном коллекторе.

Датчики давления могут быть штатно установлены на автомобиле для измерения давления в топливном баке, давлений в системе EGR, давления в системе кондиционирования воздуха в салоне, в тормозной системе, в шинах автомобиля...

Принцип действия.

Большинство автомобильных датчиков давления преобразовывают значение давления на входном штуцере датчика в соответствующую ему величину выходного напряжения. Встречаются датчики, где в зависимости от входного давления изменяется

частота выходного переменного напряжения (например, датчик абсолютного давления во впускном коллекторе производства FORD).

В качестве датчиков давления во впускном коллекторе применяются датчики абсолютного давления. Внутри датчика абсолютного давления имеется вакуумная камера, из которой на этапе изготовления датчика был откачан воздух. Такой датчик "сравнивает" давление на входном штуцере с давлением в вакуумной камере - от этой разницы давлений и зависит выходной сигнал датчика.

Обычно, с уменьшением величины абсолютного давления во впускном коллекторе (или, другими словами, с увеличением величины разрежения во впускном коллекторе) выходное напряжение датчика уменьшается. Но встречаются датчики, где зависимость выходного напряжения от входного давления обратно-пропорциональна.

В качестве датчиков атмосферного давления применяются датчики абсолютного давления. Датчик атмосферного давления может быть выполнен как отдельный элемент системы управления двигателем, или может быть размещён непосредственно внутри корпуса блока управления двигателем.

На некоторых автомобилях применяется датчик давления топлива в топливной рейке.

Типовые неисправности датчика абсолютного давления во впускном коллекторе.

В зависимости от устройства системы управления двигателем (наличие или отсутствие датчика расхода воздуха), неполадки в работе датчика могут привести как к переключению блока управления на аварийный режим работы, так и вовсе к невозможности запуска и работы двигателя.

Применяемые в современных системах управления двигателем датчики давления обладают очень высокой надёжностью. В большинстве случаев, причиной неправильной работы датчика абсолютного давления во впускном коллекторе является неисправность соединения входного штуцера датчика с внутренним объёмом впускного коллектора. Часто соединяющий гибкий трубопровод разрывается, реже "закоксовывается" (либо сам трубопровод, либо штуцер во впускном коллекторе). Поэтому, при проведении проверки датчика абсолютного давления во впускном коллекторе, необходимо обязательно проверить исправность трубопровода.

Необходимость замены датчика иногда возникает по причине неисправности датчика температуры воздуха, который может быть конструктивно объединён с датчиком абсолютного давления во впускном коллекторе. Тем не менее, встречаются и случаи выхода из строя самого датчика абсолютного давления.

При необходимости, можно провести проверку датчика. Для этого необходимо обеспечить подвод к штуцеру датчика различных значений давления / разрежения в допустимых для данного датчика пределах (путём запуска двигателя, если это возможно, или другими вспомогательными средствами), контролируя при этом выходной сигнал датчика.

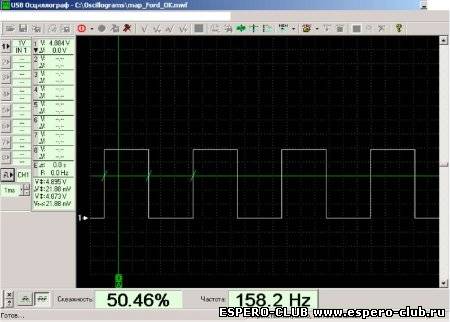

Осциллограмма выходного напряжения исправного датчика абсолютного давления впускном коллекторе. Пуск двигателя и работа на холостом ходу без нагрузки.
Выходное напряжение датчика изменяется пропорционально величине давления во впускном коллекторе. В данном случае, с увеличением разрежения во впускном коллекторе, выходное напряжение датчика уменьшается.
Характеристика датчика абсолютного давления во впускном коллекторе производства FORD имеет следующую зависимость:

- при включенном зажигании и остановленном двигателе (разрежение во впускном коллекторе при этом отсутствует) частота выходного напряжения датчика составляет около 160 Hz;

- при работе прогретого до рабочей температуры двигателя на холостом ходу без нагрузки (величина разрежения во впускном коллекторе составляет ~0,65 Bar), частота выходного напряжения датчика составляет около 105 Hz;

- при увеличенной до 3-х тысяч оборотов в минуту частоте вращения коленчатого вала двигателя на холостом ходу (величина разрежения во впускном коллекторе составляет ~0,7 Bar), частота выходного напряжения датчика составляет около 100 Hz.

Дифференциальный датчик давления.
В некоторых системах управления двигателем, для измерения величины расходуемых системой EGR (Exhaust Gas Recirculation) отработавших газов, применяется дифференциальный датчик давления. Дифференциальный датчик давления отличается от датчика абсолютного давления наличием двух штуцеров - внутренняя камера датчика не загерметизирована, а соединена с дополнительным, вторым штуцером. За счёт этого, дифференциальный датчик давления сравнивает между собой давления на входных штуцерах; выходной сигнал датчика пропорционален этой разнице давлений.

Система EGR служит для уменьшения количества выбрасываемых двигателем в атмосферу вредных окислов азота. Система EGR подводит часть отработавших газов к впускному коллектору, размешивая топливовоздушную смесь отработавшими газами. За счёт этого уменьшается температура сгорания топливовоздушной смеси и как следствие, уменьшается количество выбрасываемых двигателем в атмосферу окислов азота.

Измерение величины потока отработавших газов от клапана EGR к впускному коллектору при помощи дифференциального датчика давления осуществляется следующим образом. В патрубке, соединяющем выход клапана EGR с впускным коллектором, имеется калиброванное сужение. Это сужение создаёт незначительное препятствие протекающим по патрубку отработавшим газам, вследствие чего, давление газов перед сужением оказывается несколько выше давления газов за сужением. Чем больше величина потока отработавших газов, протекающих через сужение, тем большая возникает разница давлений газов перед сужением и за ним. Входные штуцеры дифференциального датчика давления соединены с патрубком клапана EGR - один штуцер соединён с полостью до калиброванного сужения, а второй штуцер соединён с полостью за калиброванным сужением. С увеличением потока отработавших газов от клапана EGR к впускному коллектору, увеличивается разница давлений подводимых к входным штуцерам дифференциального датчика давления, датчик преобразовывает эту разницу давлений в напряжение. Таким образом, выходное напряжение дифференциального датчика давления оказывается пропорциональным величине потока отработавших газов от клапана EGR к впускному коллектору двигателя.
