Подключение сиги Starline A91 + дружба с штатным ЦЗ [отчет]
|
|
| jWizard | Дата: Воскресенье, 16.Июн.2013, 17:44:12 | Сообщение # 1 |
 Гуру
Группа: Проверенные
Сообщений: 1072
Статус: Отсутствует
| Расскажу об основных моментах установки основного блока и подключении к ЦЗ.

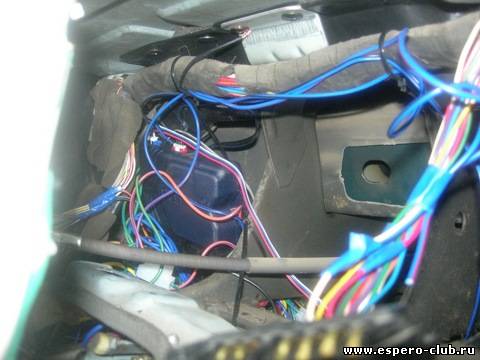

Открываем коробку с сигой, достаем провода и блок, все располагаем в месте установки. Я расположил за приборкой.

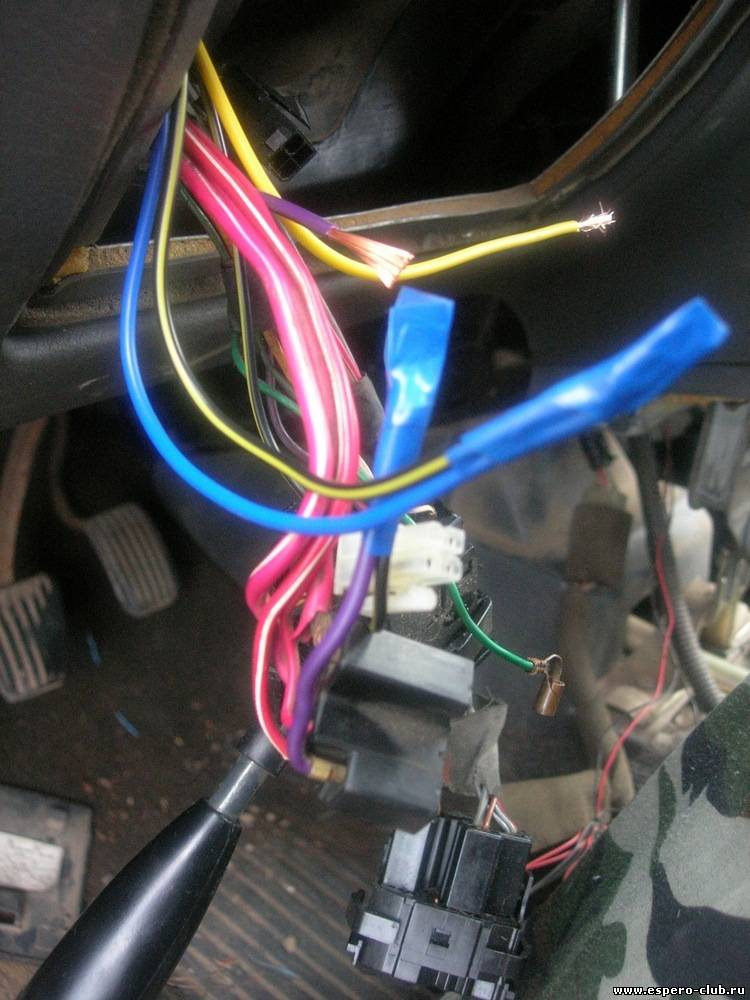

Цепляем силовые провода на замок зажигания. На контактной группе все подписано. 30 - на аккум, 15 - IGN1, 15a - IGN2, режем провод 50 на стартер и цепляем черно-желтые. АСС оставляю без внимания.
Тестирую включение блока — все работает. Оба брелка уже прописаны. Далее цепляем 18-ти контактный разъем. Лезем к приборке.

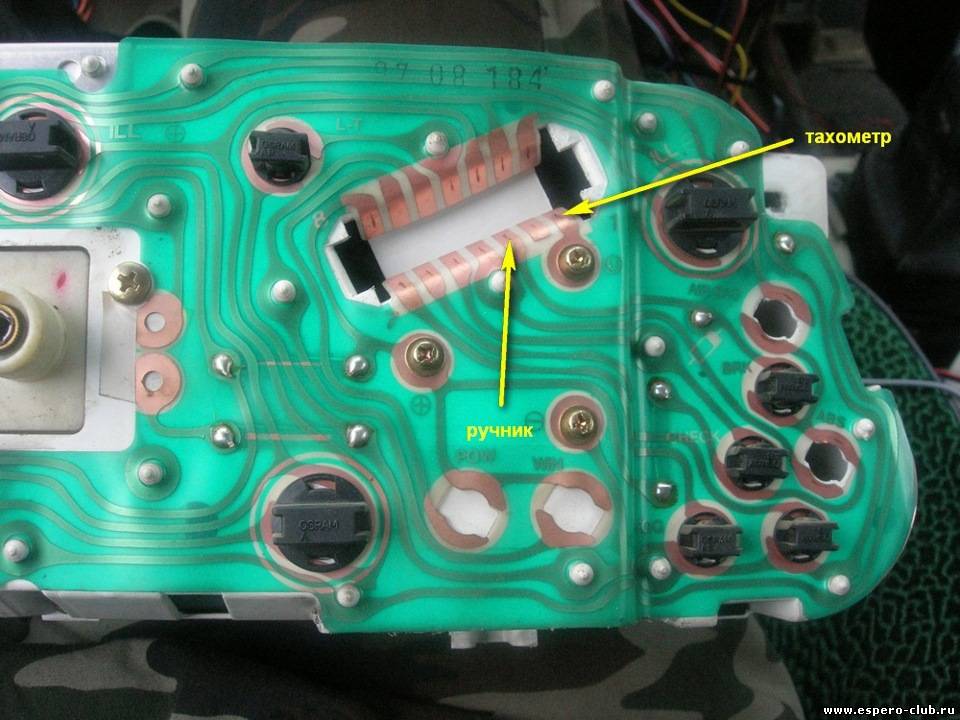

Световые и звуковые сигналы я не люблю, поэтому их не подключал. С этой стороны берем контроль работы двигла по тахометру, и контроль ручника для логической нейтрали. Контрольку двигателя вешать на напряжение не советую — у меня при включении карлсона, напруга падает, и сига думает, что двиг заглушен.

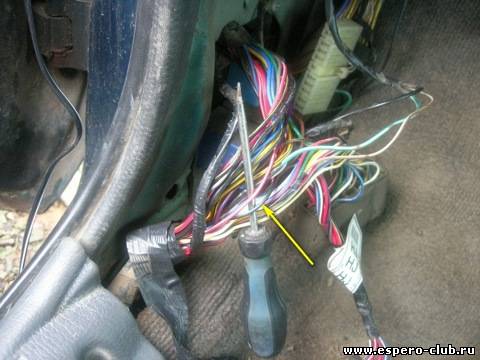

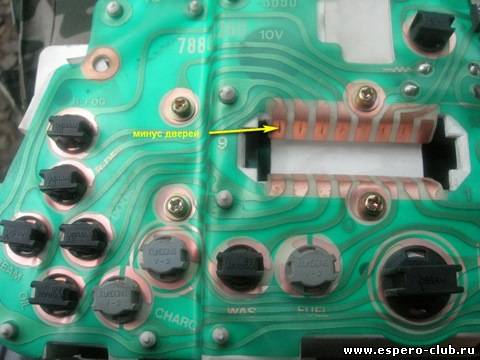

С этой стороны берем контроль открытия дверей. Только минус, плюс не надо.
Honda Stream 1.7 2001гв
Сообщение отредактировал jWizard - Воскресенье, 16.Июн.2013, 21:08:06 |
| |
| |
| jWizard | Дата: Воскресенье, 16.Июн.2013, 17:47:36 | Сообщение # 2 |
|
Гуру
Группа: Проверенные
Сообщений: 1072
Статус: Отсутствует
| Далее подключаемся к ЦЗ. Т.к. в двух существующих темах про ЦЗ ничего толком не написано про его электрическую работу, то пришлось идти механическим путем. Но о нем позже.
Электрический способ
В инструкции к старику ничего путного не написано. Добрый человек подсказал взять инструкцию к сиге Sword-SW-40 (стр 25), где все четко. В переделке на Starline A91 получается так:
5-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПЕРЕМЕННОЙ ПОЛЯРНОСТЬЮ

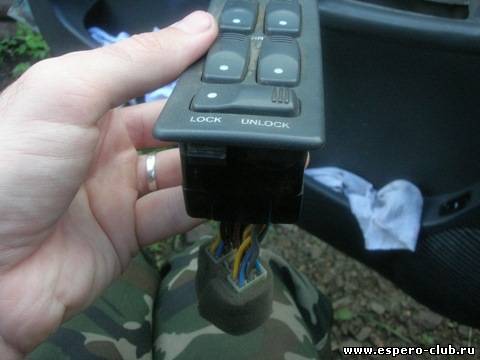

♦ В автомобилях данного типа необходимо перерезать штатные провода, идущие от водительской двери (“Master”), к выключателям замков других дверей, а затем к электроприводам замков.

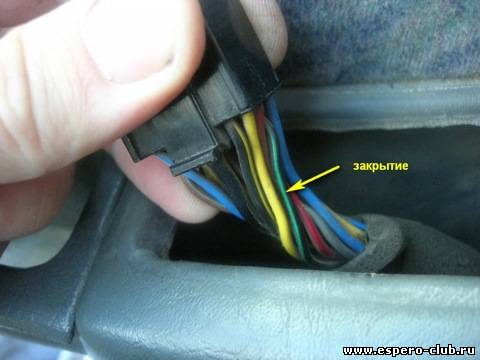

♦ Перережьте штатный провод запирания (черно-серый), идущий от главного выключателя, и подсоедините зеленый провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините черно-зеленый провод к другой части перерезанного провода запирания, которая идет к главному выключателю.

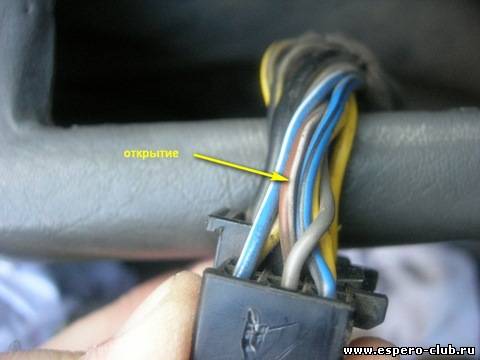

♦ Перережьте штатный провод отпирания (коричнево-белый), идущий от главного выключателя, и подсоедините синий провод к той части перерезанного провода, которая идет к выключателям других дверей и к электроприводам замков. Подсоедините черно-синий провод к другой части перерезанного провода отпирания, которая идет к главному выключателю.
♦ Подсоедините черно-красные провода сиги к +12В (есть специально сделанное соединение).
Honda Stream 1.7 2001гв
Сообщение отредактировал jWizard - Воскресенье, 16.Июн.2013, 21:08:59 |
| |
| |
| jWizard | Дата: Воскресенье, 16.Июн.2013, 17:53:55 | Сообщение # 3 |
|
Гуру
Группа: Проверенные
Сообщений: 1072
Статус: Отсутствует
| Механический способ
Если вдруг у вас другая сига или вы не прочитали про электрический способ, то делайте так. Механический способ состоит в том, чтобы установить доп. соленоид, который будет тянуть тягу фишки родного соленоида.

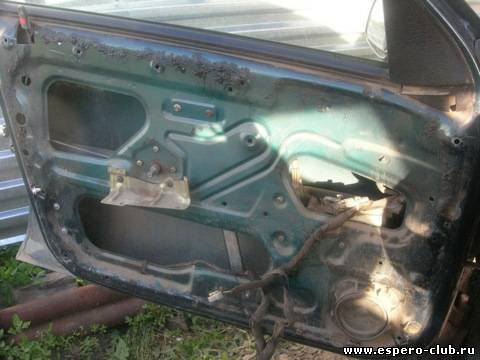

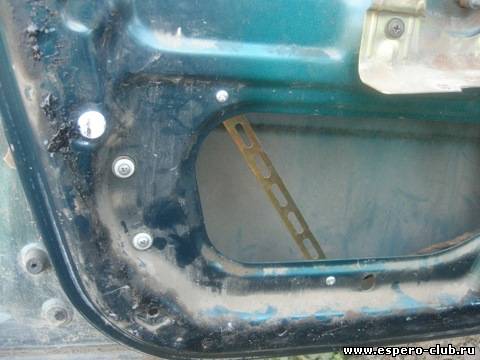

Покупаем обычный 2-х проводный соленоид - 100р. Снимаем обшивку двери, старую пленку приклеенную на цугундер выкидываем нафиг.

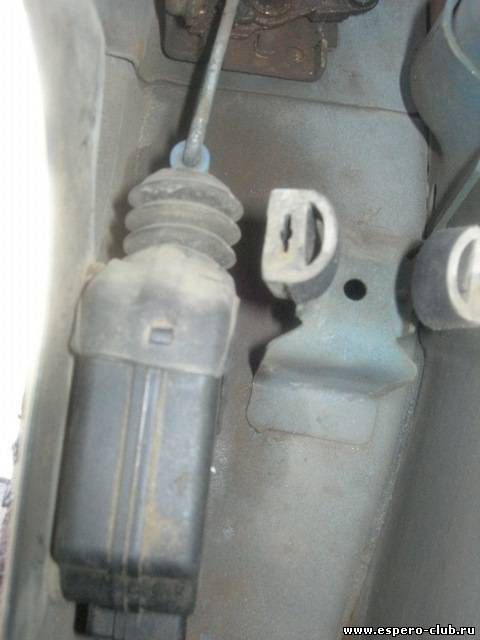

Вот стоит родной соленоид.
Ищем положение для дополнительного. Его поставить можно только тут. В других местах мало места.

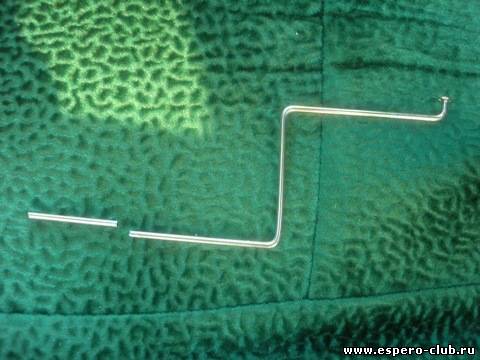

Гнем тягу, отпиливаем лишнее.

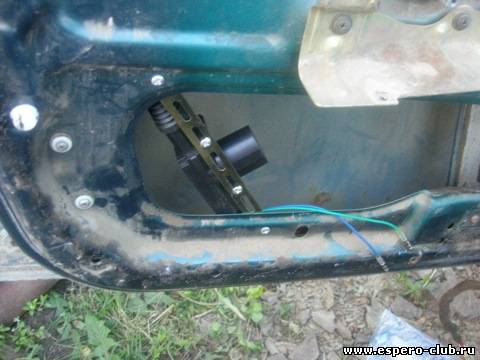

Прикручиваем соленоид.
Honda Stream 1.7 2001гв
Сообщение отредактировал jWizard - Воскресенье, 16.Июн.2013, 17:59:10 |
| |
| |
| jWizard | Дата: Воскресенье, 16.Июн.2013, 17:56:57 | Сообщение # 4 |
|
Гуру
Группа: Проверенные
Сообщений: 1072
Статус: Отсутствует

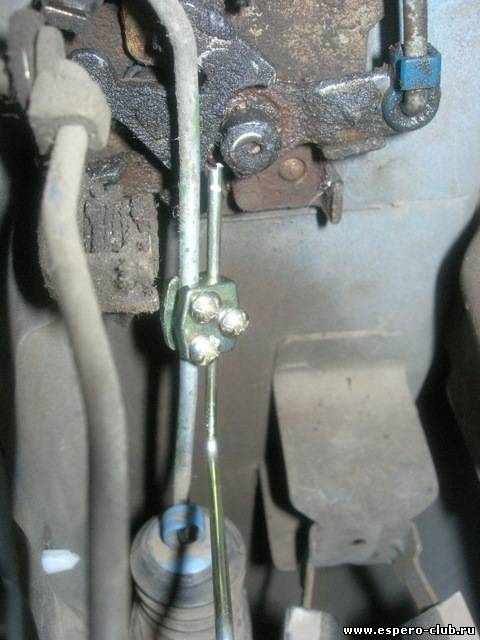

| И соединяем тяги.

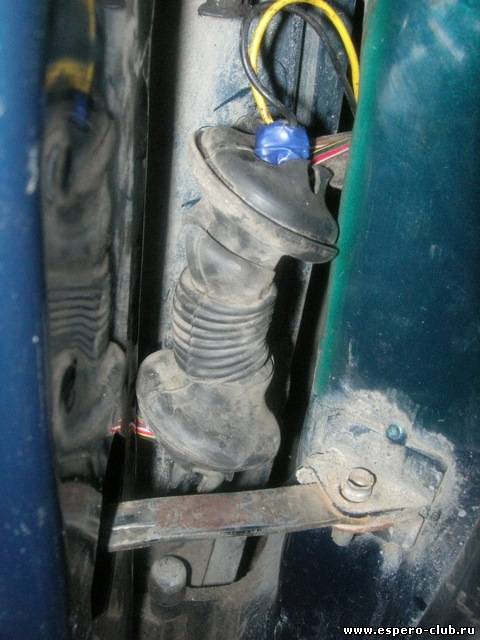

Кидаем два провода из салона на новый соленоид. Поиграл немного в проктолога — засунул в гофру рожковый ключ на 8, чтобы протолкнуть провода )
И все готово. На Starline A91 черно-красные провода цз вешаем на +12В. Черно-синий и черно-зеленый на массу. Зеленый на закрытие, синий на открытие.

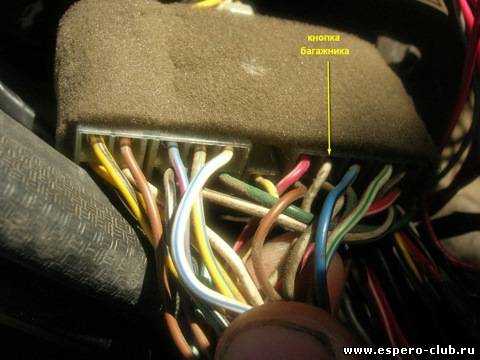

По просьбе трудящихся, вот провод (белый) кнопки багажника. Эта колодка тоже слева в ногах водителя под кожухом.
Honda Stream 1.7 2001гв
Сообщение отредактировал jWizard - Воскресенье, 16.Июн.2013, 21:12:06 |
| |
| |
| Тепловозик | Дата: Воскресенье, 16.Июн.2013, 19:02:43 | Сообщение # 5 |
 Гуру
Группа: Проверенные
Сообщений: 4825
Статус: Отсутствует
| jWizard, молодец! Но я так понял, что сделал механический способ управления ЦЗ? А с электрическим не получилось?
|
| |
| |
| jWizard | Дата: Воскресенье, 16.Июн.2013, 19:07:04 | Сообщение # 6 |
|
Гуру
Группа: Проверенные
Сообщений: 1072
Статус: Отсутствует
| О том, как врезаться в штатную проводку, я узнал чуть позже )
Honda Stream 1.7 2001гв
|
| |
| |
| JEFF | Дата: Воскресенье, 16.Июн.2013, 19:15:33 | Сообщение # 7 |
 Гуру
Группа: Проверенные
Сообщений: 1973
Статус: Отсутствует
|
Ничто так не повышает квалификацию водителя как едущая сзади машина ГИБДД.
|
| |
| |
| Link | Дата: Воскресенье, 16.Июн.2013, 22:48:35 | Сообщение # 8 |
 Гуру
Группа: Администраторы
Сообщений: 5406
Статус: Отсутствует
| у меня ЦЗ сигналкой управляется всего одним проводом, который подключен прямо в реле ЦЗ
Daewoo Espero 2L 1999г пробег 255тык
|
| |
| |
| VK | Дата: Понедельник, 17.Июн.2013, 01:19:39 | Сообщение # 9 |
 Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует
| jWizard, отличный отчёт! Молодец)))! Всё грамотно сделал.
Быть добру!!!)))
|
| |
| |
| jWizard | Дата: Понедельник, 17.Июн.2013, 06:15:51 | Сообщение # 10 |
|
Гуру
Группа: Проверенные
Сообщений: 1072
Статус: Отсутствует
| Link, расскажи подробнее!
Honda Stream 1.7 2001гв
|
| |
| |
| Санёк971 | Дата: Понедельник, 17.Июн.2013, 09:04:31 | Сообщение # 11 |
 Гуру
Группа: Проверенные
Сообщений: 1317
Статус: Отсутствует
| Цитата (Link) у меня ЦЗ сигналкой управляется всего одним проводом
Я подключал один провод на закрывание,один на закрывание.Кокие провода не помню.
Ищу зарплату,работу не предлагать.
|
| |
| |
| Тепловозик | Дата: Понедельник, 17.Июн.2013, 09:45:14 | Сообщение # 12 |
|
Гуру
Группа: Проверенные
Сообщений: 4825
Статус: Отсутствует
| У меня было подключено механически кем то. Но потом соленоид в водительской двери приказал долго жить. Я выкинул их оба оттуда и поставил один на 5 проводов. Подключил только 2 провода на открытие и закрытие. С 3 остальными так и не разобрался. Но все работает и другие двери закрываются тоже  Зачем нужны другие 3 провода тогда?
|
| |
| |
| jWizard | Дата: Понедельник, 17.Июн.2013, 10:17:49 | Сообщение # 13 |
|
Гуру
Группа: Проверенные
Сообщений: 1072
Статус: Отсутствует
| Тепловозик, три приходят с реле цз, два управляют остальными дверями.
Honda Stream 1.7 2001гв
Сообщение отредактировал jWizard - Понедельник, 17.Июн.2013, 10:20:31 |
| |
| |
| S3rga | Дата: Понедельник, 17.Июн.2013, 10:19:08 | Сообщение # 14 |
 Гуру
Группа: CoAdmin
Сообщений: 2737
Статус: Отсутствует
| Тепловозик, 5-проводные соленоиды - управляющие. Они нужны для для того, чтобы дать сигнал на другие двери. Обычно в машину ставят один 5-проводной (главный, управляющий), а в остальные двери - обычные двухпроводные. Но это обычно для тех машин, у которых в штате нет ЦЗ. У нас же он есть, и электрическаяс схема несколько другая.
Когда себе ставил сигу (тоже старик), я два провода подключал - сигналы на открытие и закрытие. Но мне эти провода уже были известны, т.к. ранее Spyball стоял
Эська любимая - катается
SAAB 9-3SS 1.8i - ушел
SAAB 9-3SS 2.0T - летает
+7 9|б 77Ч-ЗOO7
|
| |
| |
| Тепловозик | Дата: Понедельник, 17.Июн.2013, 10:34:45 | Сообщение # 15 |
|
Гуру
Группа: Проверенные
Сообщений: 4825
Статус: Отсутствует
| Цитата (jWizard) три приходят с реле цз, два управляют остальными дверями
Цитата (S3rga) 5-проводные соленоиды - управляющие. Они нужны для для того, чтобы дать сигнал на другие двери. Обычно в машину ставят один 5-проводной (главный, управляющий), а в остальные двери - обычные двухпроводные. Но это обычно для тех машин, у которых в штате нет ЦЗ. У нас же он есть, и электрическаяс схема несколько другая.
Это я прекрасно понимаю и знаю их назначение. Но почему тогда у меня и без них все двери работают?
|
| |
| |
