F1: Горит лампочка аккумулятора + BRAKE. Отчего?
|
|
| GIZ | Дата: Вторник, 24.Апр.2012, 12:17:40 | Сообщение # 76 |
 Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| Link, я ее не брал, а просто когда разбирал прозванивал. и точно знаю что коричневый звонится на маленькие диоды и одну из щеток, а вторая щетка на массу идет.

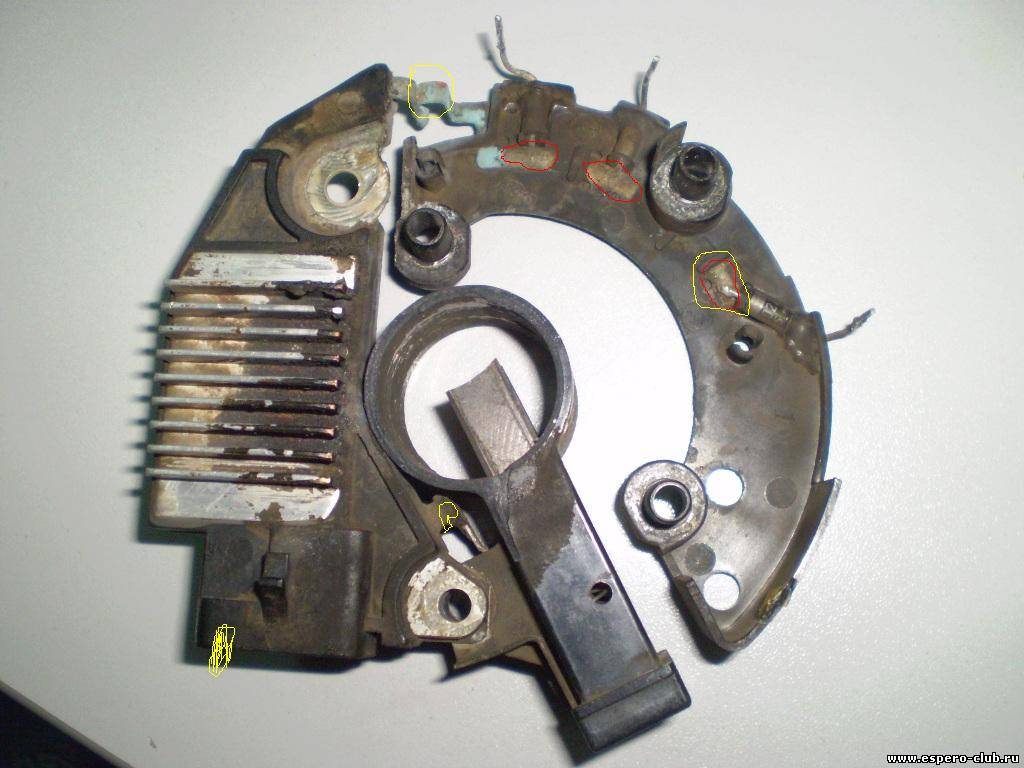

вот на картинке помечено желтым и красным прозванивающиеся между собой контакты к которым коричневый провод подходит.
А так твоя схема правильная
Сколько государство не обманывай, своего все равно не вернешь!
Сообщение отредактировал GIZ - Вторник, 24.Апр.2012, 12:22:42 |
| |
| |
| Link | Дата: Вторник, 24.Апр.2012, 12:23:39 | Сообщение # 77 |
 Гуру
Группа: Администраторы
Сообщений: 5406
Статус: Отсутствует
| чето я вобще запутался, на релюшке только два контакта Ш и +, что куда вешать
Daewoo Espero 2L 1999г пробег 255тык
|
| |
| |
| GIZ | Дата: Вторник, 24.Апр.2012, 12:25:18 | Сообщение # 78 |
|
Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| че та и я запутался!!!
надо покумекать...
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
| GIZ | Дата: Вторник, 24.Апр.2012, 12:40:02 | Сообщение # 79 |
|
Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| у нас вроде типа такой схема
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
| Pahello | Дата: Вторник, 24.Апр.2012, 12:50:54 | Сообщение # 80 |
 Гуру
Группа: Бывалый
Сообщений: 5441
Статус: Отсутствует
| Quote (GIZ) а коричневый питающий обмотку возбуждения через лампу на приборке.
Получается, что если лампа сгорит- то и зарядки не будет? Как-то не так... должно быть..
М21412
|
| |
| |
| GIZ | Дата: Вторник, 24.Апр.2012, 12:51:04 | Сообщение # 81 |
|
Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| наверно ты прав и регулятор нужно просто в разрыв коричневого провода подключить...
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
| Pahello | Дата: Вторник, 24.Апр.2012, 12:55:19 | Сообщение # 82 |
|
Гуру
Группа: Бывалый
Сообщений: 5441
Статус: Отсутствует
| GIZ, Ну так родное РР как-то исключить надо...
Сейчас подумаю...
М21412
|
| |
| |
| GIZ | Дата: Вторник, 24.Апр.2012, 13:02:35 | Сообщение # 83 |
|
Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| вот еше что нашол:
"У моего гены три вывода.Первый-"Ш" по прилагаемой схеме,подключается к к цепи+12В и АБ,через замок зажигания т.е. к замку .Второй вывод подключается напрямую к"+" АБ ,обозночен"+".Третий вывод "Д"-на контрольную лампу и далее на "+" сети. Незнаю куда пошел далее этот провод "Д" в самом генераторе,но когда снимал встроенное реле,то вторая щетка была посажена на один из выводов этого реле.Вывод "Ш" питание реле.Я уже написал ,что сделал два вывода т.е. от двух щеток.Подключали по следующей схеме: вывод первой щетки соединили с "+" выносного реле и"+"сети черезЗЗ,вывод второй щетки-на второй вывод реле.Завели-зарядки нет! Может реле было нерабочее(неновое),непомню маркировку,вечером напишу.
Если глянули ссылки газклуба, то видимо, разобрались с выводом "d"- правильно, это и есть "+" на ОВ с дополнительного плеча выпрямителя , так и оставляем на месте. Самоделошный вывод (от другой щетки ) надо мастырить на коммутирующий вывод РН. Только штатный провод на "d" от лампочки надо оставлять на месте, иначе могут возникнуть проблемы с запуском гены. Питание РН от ЗЗ. Так сделано у меня, потому-что в моем РН общим для ОВ является "+" (вывод "d")!!!
Потому и пишу, надо знать схему , хотя бы выходного каскада Вашего РН, поскольку для многих схем выносных РН общий вывод ОВ есть "-", т.е. "масса". В этом случае вывод "d" гены надо отключать от ОВ (сиречь-щетки). Для этих схем выводом "Ш" подается "+" через коммутирующий элемент на ОВ (одну из щеток, вторая на "массе").Добавлено (24.Апр.2012, 13:02:35)
---------------------------------------------
че та совсем уже чугунок не варит.
поиду поем
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
| Pahello | Дата: Вторник, 24.Апр.2012, 13:04:41 | Сообщение # 84 |
|
Гуру
Группа: Бывалый
Сообщений: 5441
Статус: Отсутствует
| По идее, выкидываем наш РР, одна щётка уже на массе, вторую выводим на клему "Ш"" РР и всё должно работать!
Для совсем стабильной работы РР надо плюс подавать непосредственно с аккумулятора, через реле.
Один минус всего этого- не будет работать лампа в панели приборов. Тогда надо ещё мостырить как у меня: http://espero-club.ru/news....-21-377Добавлено (24.Апр.2012, 13:04:41)
---------------------------------------------
Я тоже!
М21412
|
| |
| |
| GIZ | Дата: Вторник, 24.Апр.2012, 13:07:26 | Сообщение # 85 |
|
Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| мне кажется во первых щетку от массы надо отключать...
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
| Pahello | Дата: Вторник, 24.Апр.2012, 13:33:02 | Сообщение # 86 |
|
Гуру
Группа: Бывалый
Сообщений: 5441
Статус: Отсутствует
|
Я тоже! Добавлено (24.Апр.2012, 13:33:02)
---------------------------------------------
Quote (GIZ) мне кажется во первых щетку от массы надо отключать...

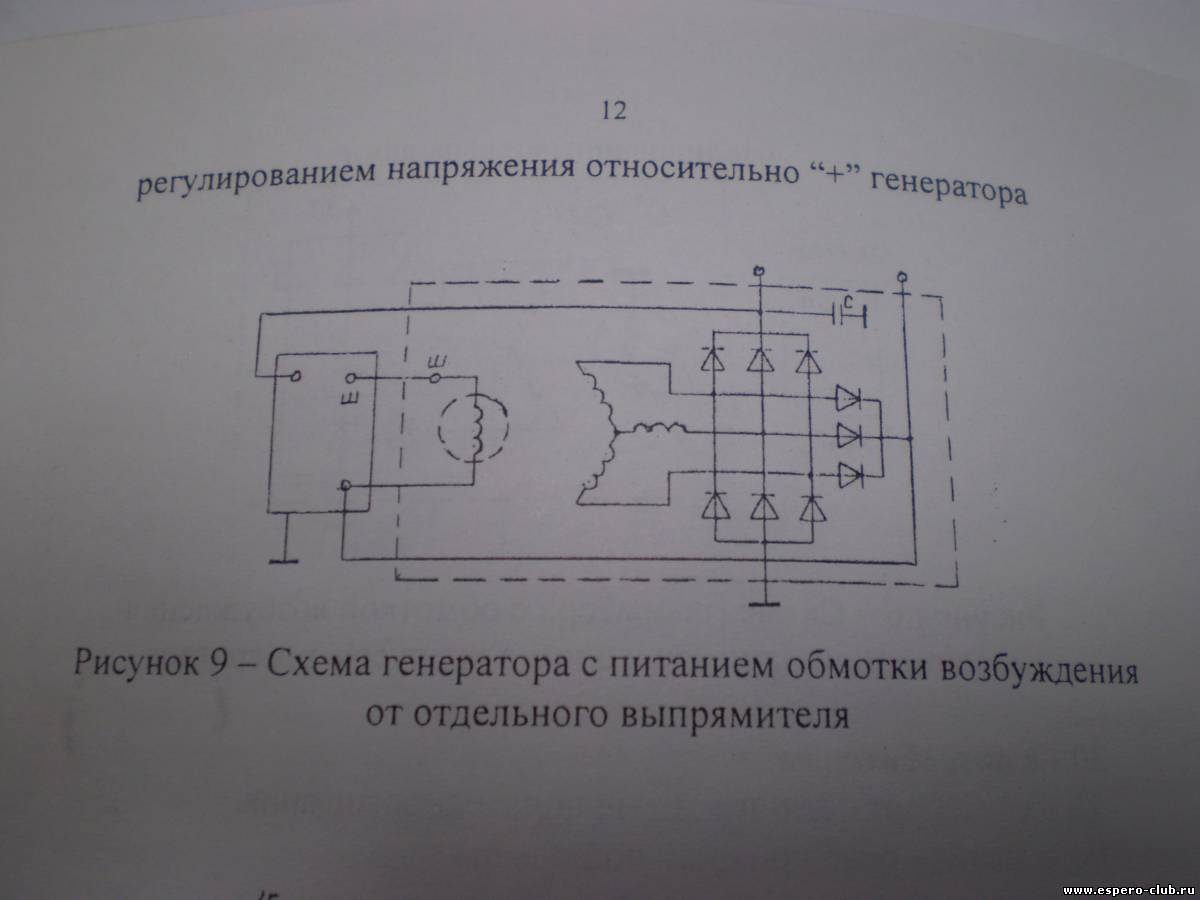

Всё зависит от типа РР который вкорячивать: http://avtolektron.ru/elektrosnabzhenie/sxama-generatora-avtomobilya
М21412
|
| |
| |
| GIZ | Дата: Вторник, 24.Апр.2012, 13:55:37 | Сообщение # 87 |
|
Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| вобщем я думаю так:
родной РР надо удалить.
коричневый провод от лампы должен идти на диобы и щетку как на нашем гене. тем самым в начальный момент будет питаться обмотка возбуждения до момента включения в работу диодов питающих обмотку, при работе генератора диоды будут как и положено гасить лампу акб. дальше ток пойдет на обмотку возбуждения. вторую щетку нужно отключить от массы и посадить ее на вывод Ш реле регулятора. опорное напряжение насколько я помню это то от которого ведется сравнение (типа эталонного для данной следящей системы)
по этому вывод "В" реле регулятора нужно посадить на белый провод который по моему (+) от замка зажигания.
ну и естественно РР надо к массе прикрутить.
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
| Link | Дата: Вторник, 24.Апр.2012, 13:57:34 | Сообщение # 88 |
|
Гуру
Группа: Администраторы
Сообщений: 5406
Статус: Отсутствует
| у меня реле вот такое
там один вывод на одну щетку, второй на другую, и от красного провода еще отвод кудато. Получается три контакта, масса, +, Ш
Daewoo Espero 2L 1999г пробег 255тык
|
| |
| |
| Pahello | Дата: Вторник, 24.Апр.2012, 14:38:47 | Сообщение # 89 |
|
Гуру
Группа: Бывалый
Сообщений: 5441
Статус: Отсутствует
| Link, К чему такие извращения? Может купить тупо китайский PP за те же деньги? Думаю хуже не будет! Я на прошлой машине 3-4 раза в год менял эти наши PP, может китайский и будет ходить....
http://www.autodoc.ru/Web/price/art/1116437?analog=on
М21412
|
| |
| |
| GIZ | Дата: Вторник, 24.Апр.2012, 14:44:52 | Сообщение # 90 |
|
Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует

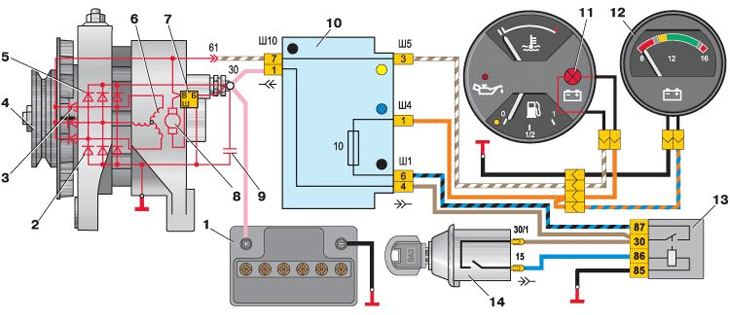

| вобщем вот вазовская схема
и я думаю надо по ней делать.
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
