Реле на стеклоподъёмники, доводчики и установка музыки
|
|
| VK | Дата: Четверг, 30.Май.2013, 00:49:13 | Сообщение # 1 |
 Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует

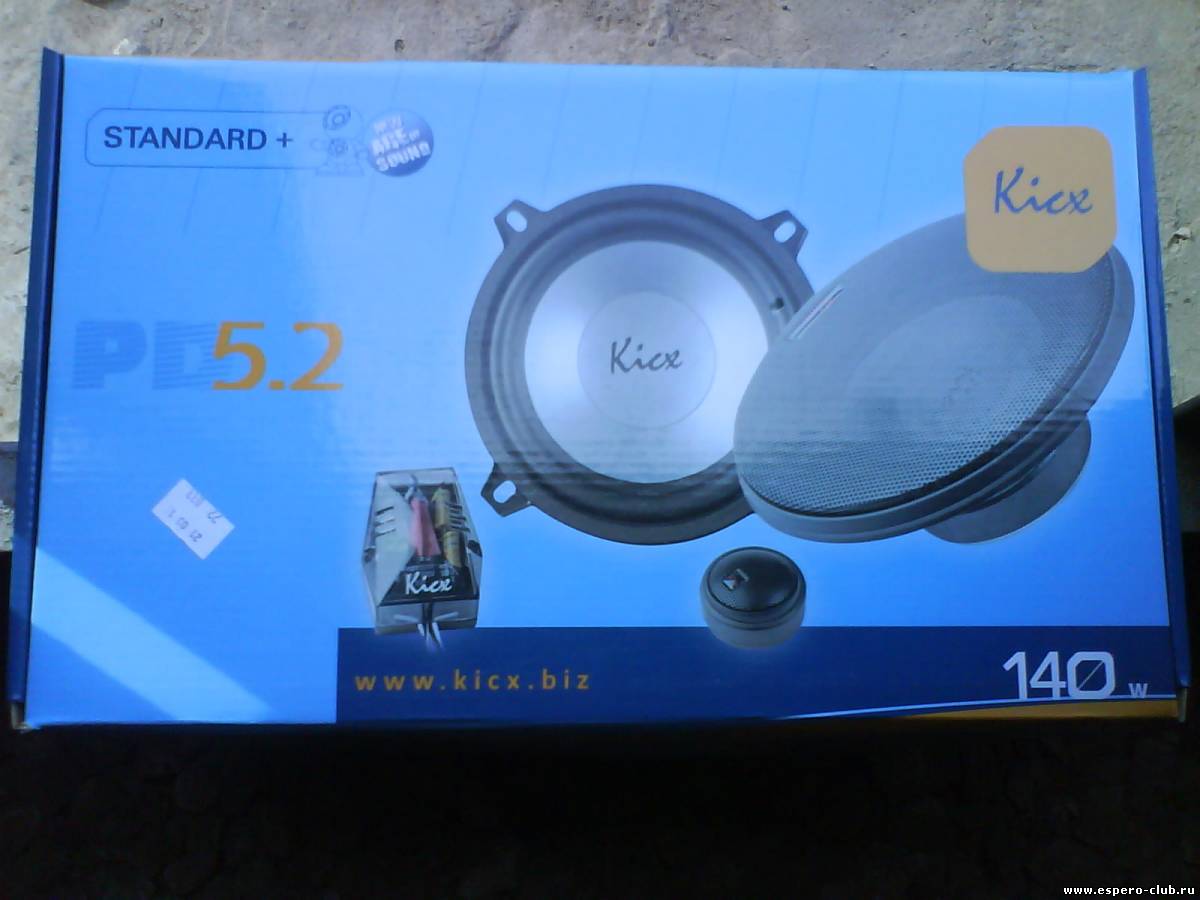

| Вообщем отчёт по установке музыки, проклейке дверей, стеклоподъёмники через реле и установке доводчика). Материалы: лист визоматика, провода, колодка под предохранитель, 5ти конт. реле 3шт., гофра, блок доводчик, 13см динамики, кольца из фанеры 10см, папы/мамы/колодки под реле, саморезы, дверные клипсы от Калины, силиконовая смазка, изолента, термоусадка. Вроде всё перечислил). Итак, после всех прикидок были куплены 13см компонентные динамики Кикс, с пищалками и кросоверами и блок доводчик на 2 стекла.

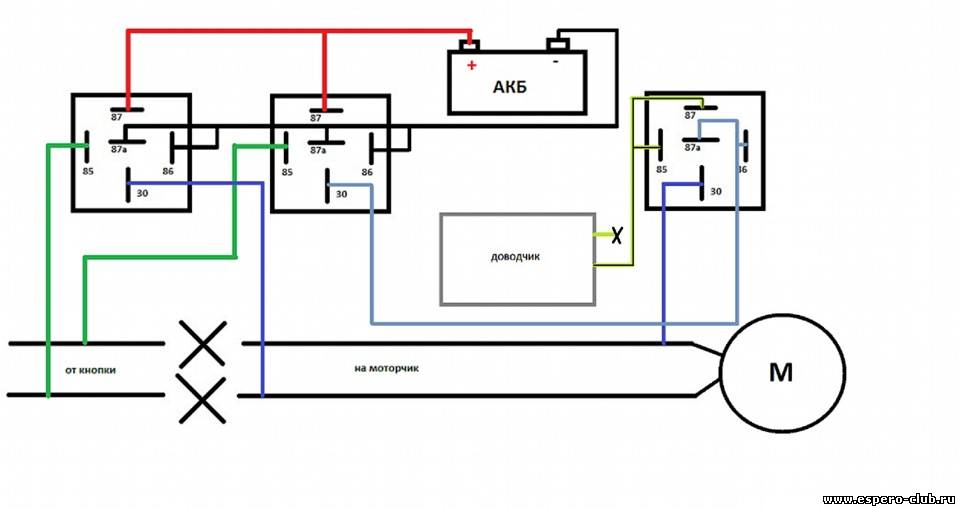

Начал я с пр. двери. Снимаем дверную карту, берем в руки вот эту схему и начинаем подключать релюхи).

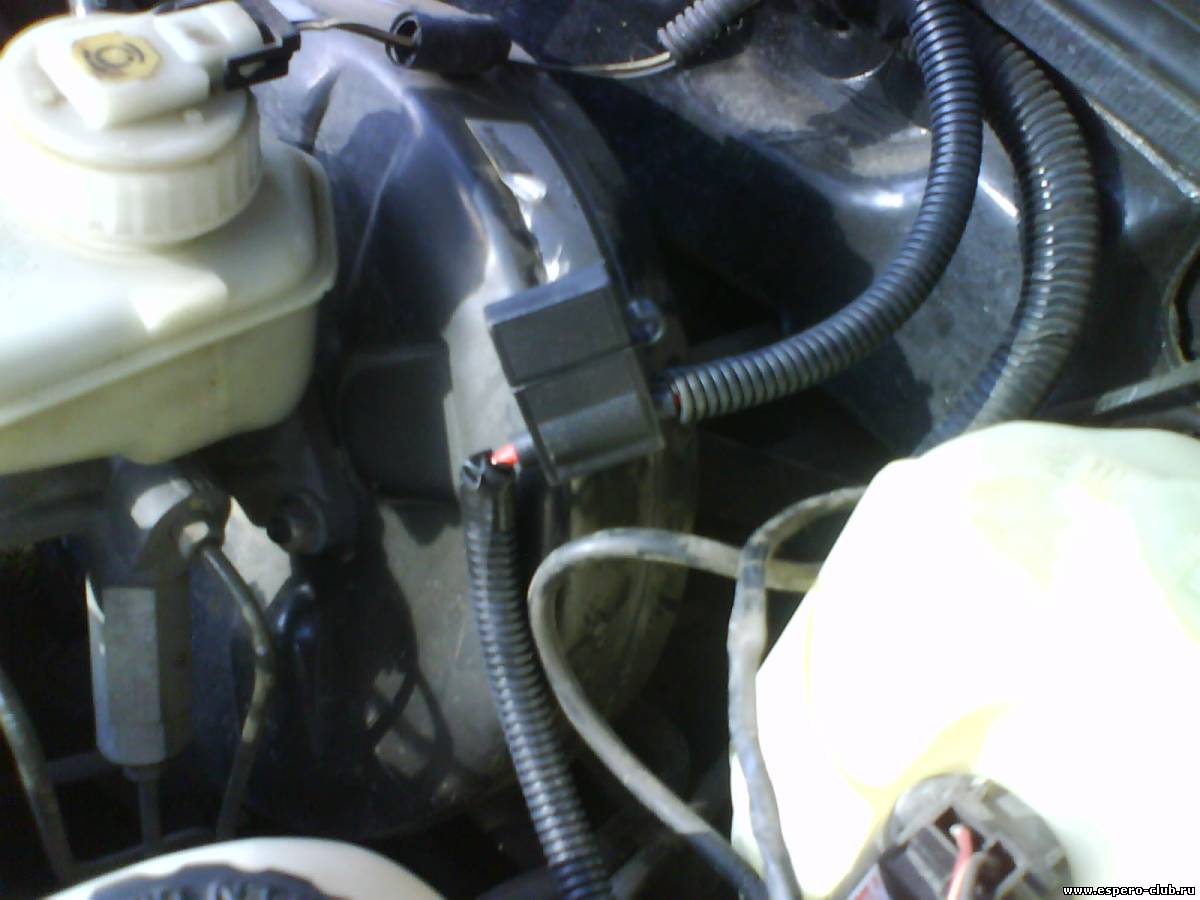

Затем протягиваем +12В от АКБ в салон, я пустил провод в гофре через отверстие около прю крыла, в районе ЭБУ. В этот провод врезаем колодку предохранителя как можно ближе к АКБ. Крепим гофру под капотом, подключаем к АКБ ( пред. не вставляем пока ) и всё, на этом манипуляции под капотом закончились).
Далее самое сложное и трудоемкое: протяжка проводов в дверь через переход
вынимаем его из посадочных мест, вытаскиваем по макс. на себя и с помощью проволочного крючка протягиваем провода в дверь. Гемор ещё тот(... Далее собираем схему реле, всё подключаем, располагаем и крепим.
Чуть не забыл), перед этим я проклеил дверь, ну чисто символически). Материал взял самый дешёвый и простой, ибо финансы не резиновые))).

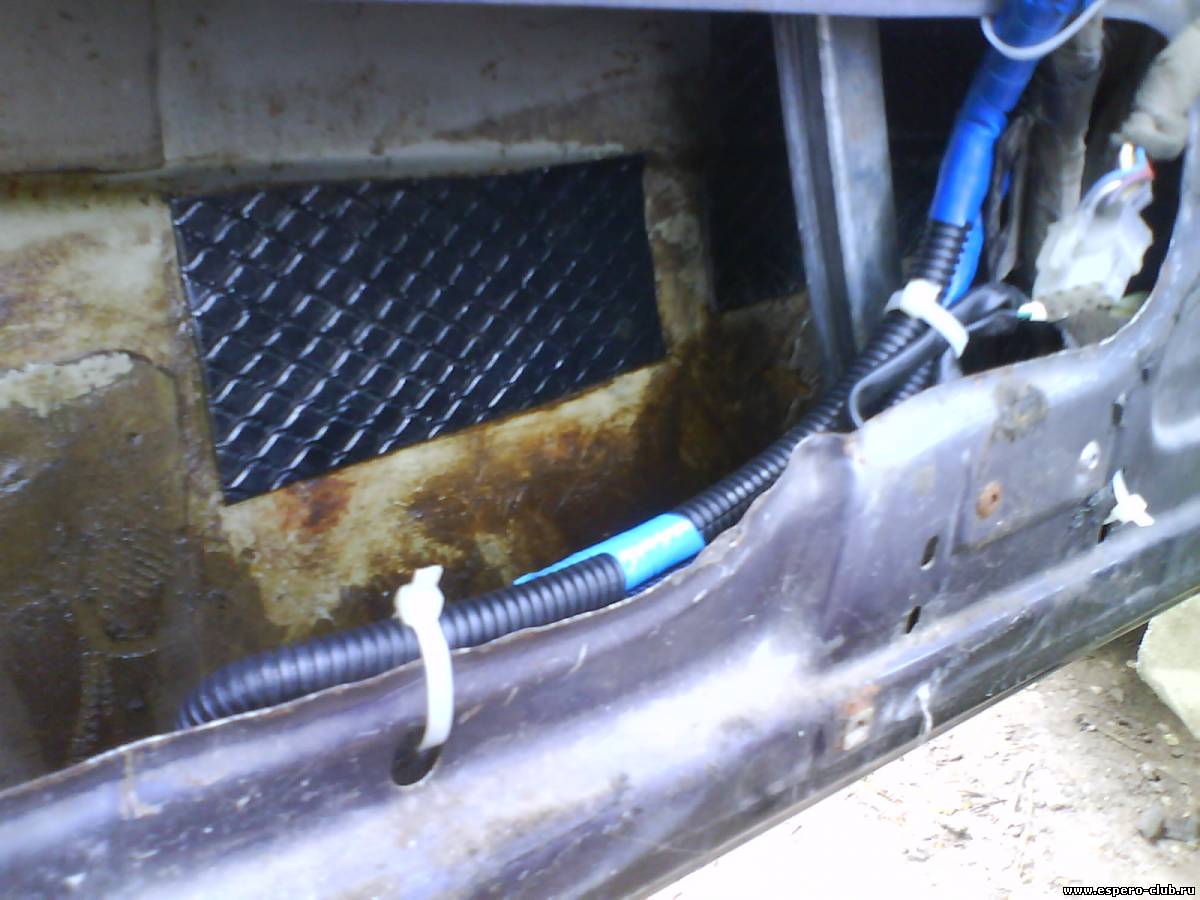

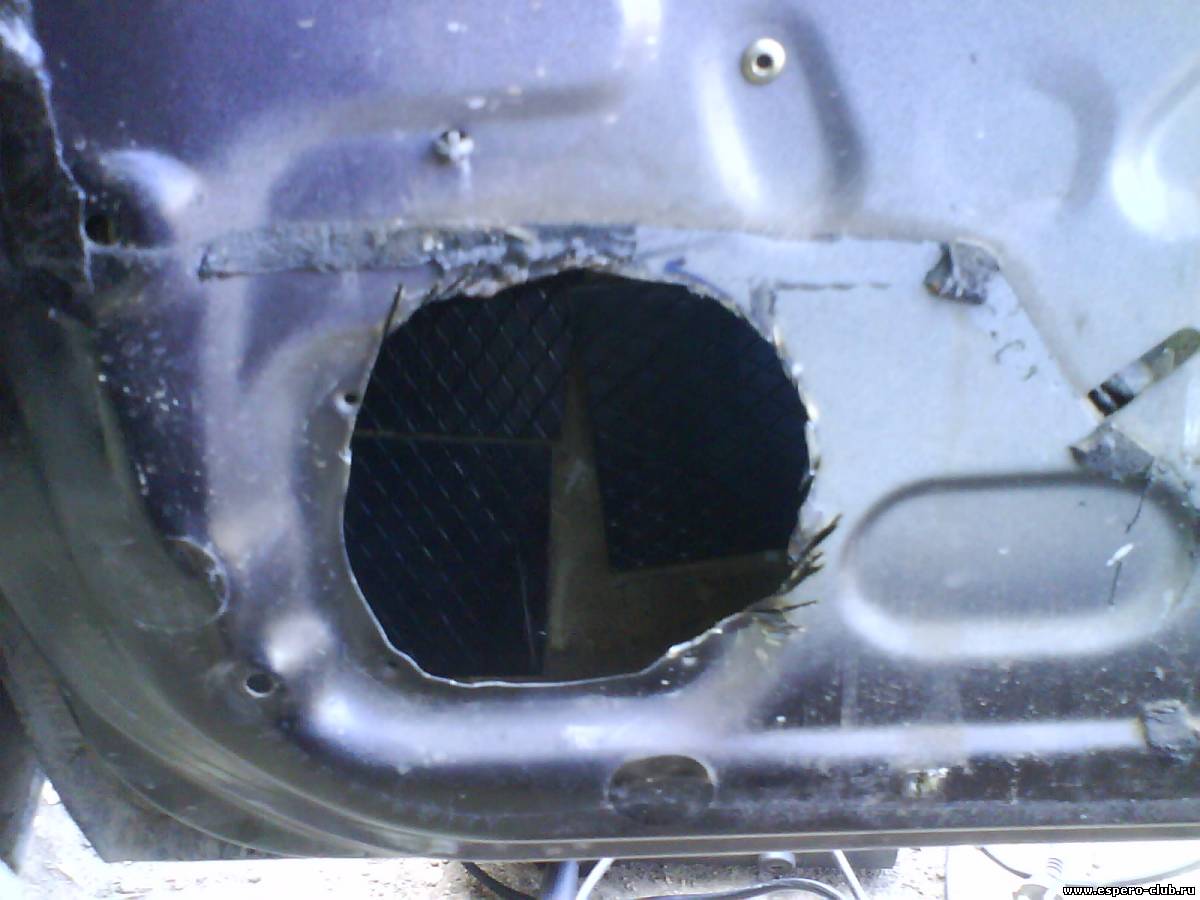

Провода я уложил в гофру, закрепил всё пласиковыми хомутами, заизолировал. Далее приступаем к динамикам). Вырезаем отверстие в двери, я не стал особо заморачиваться и воспользовался болгаркой). Вышло не шибко красиво, ну да ладно).

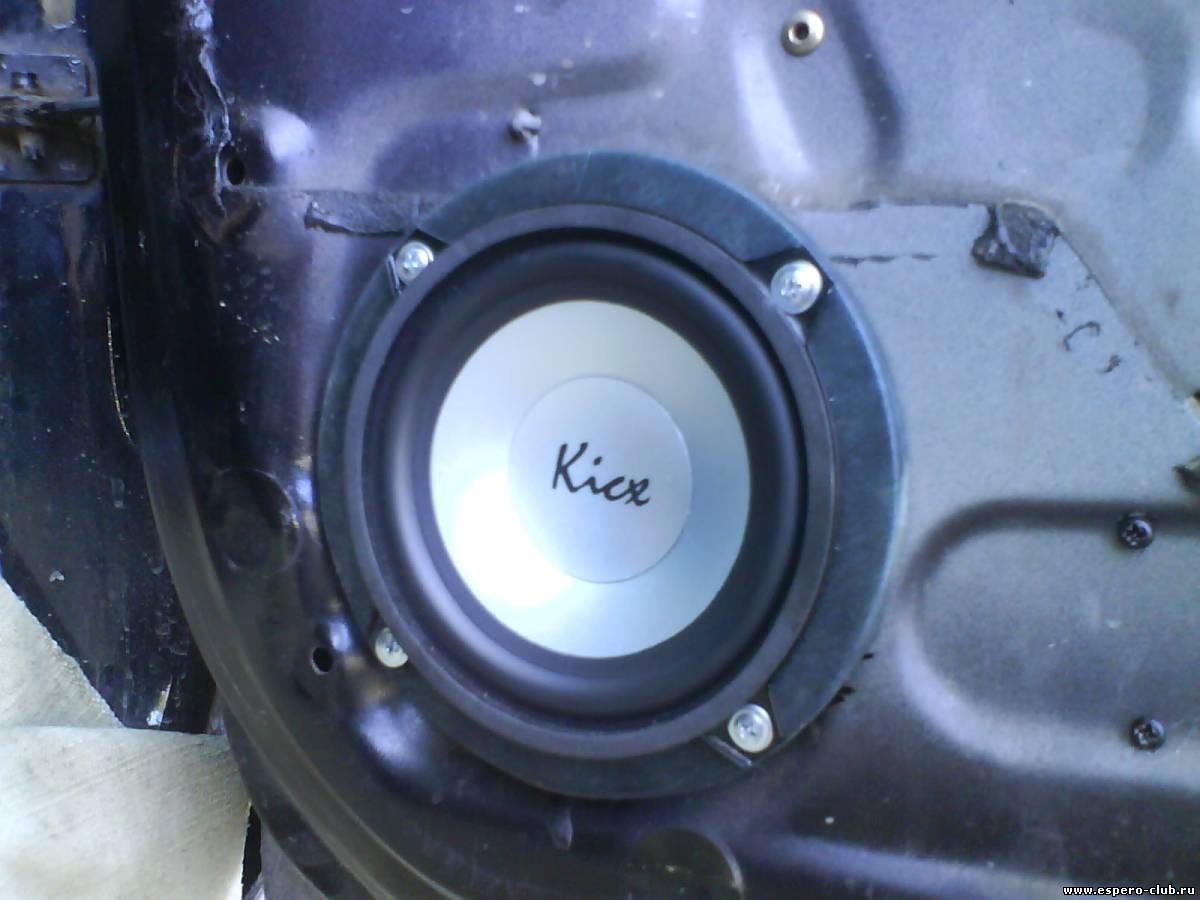

Примеряем кольца, сверлим отв. под саморезы. Готово.

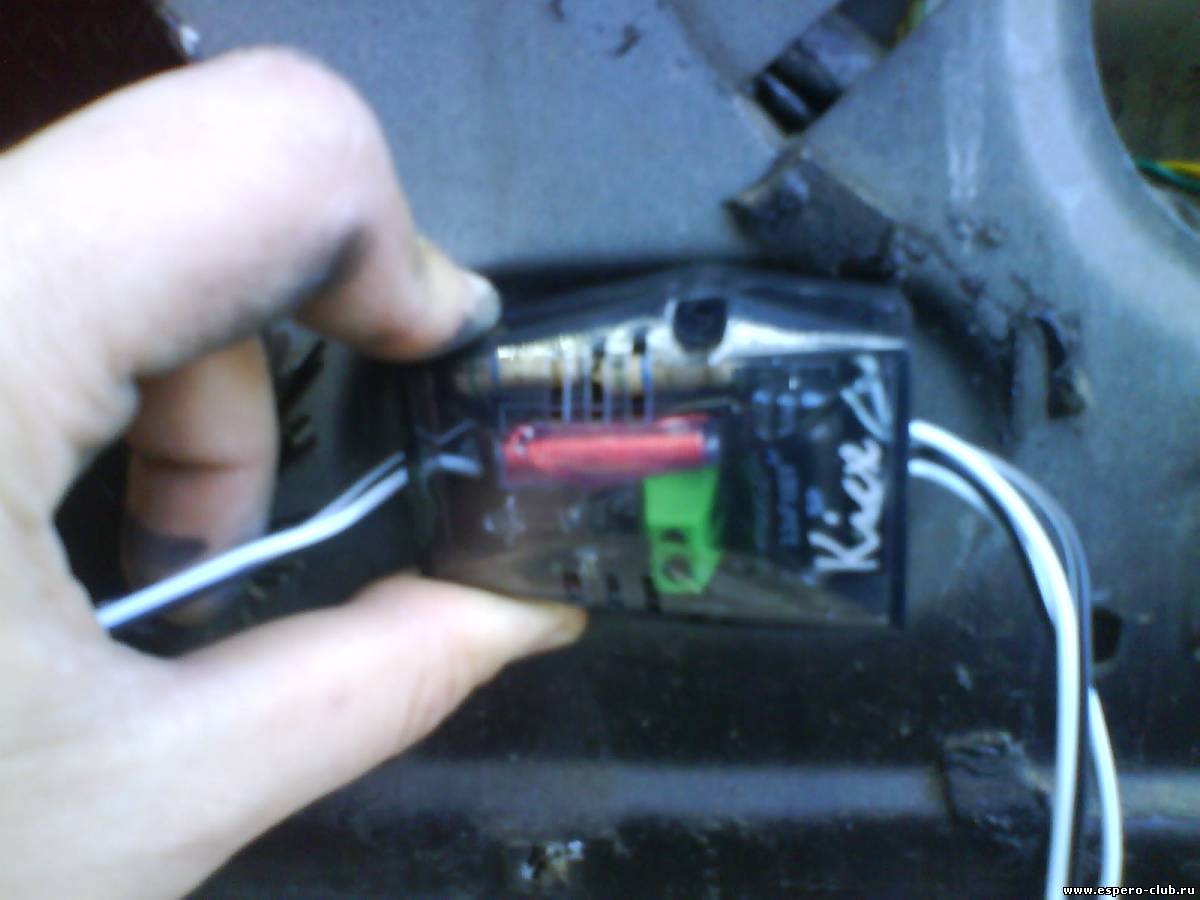

Кросовер
В реале он расположен внутри дверного отсека, фотка для наглядности). Укладываем проводку и ставим динамик.

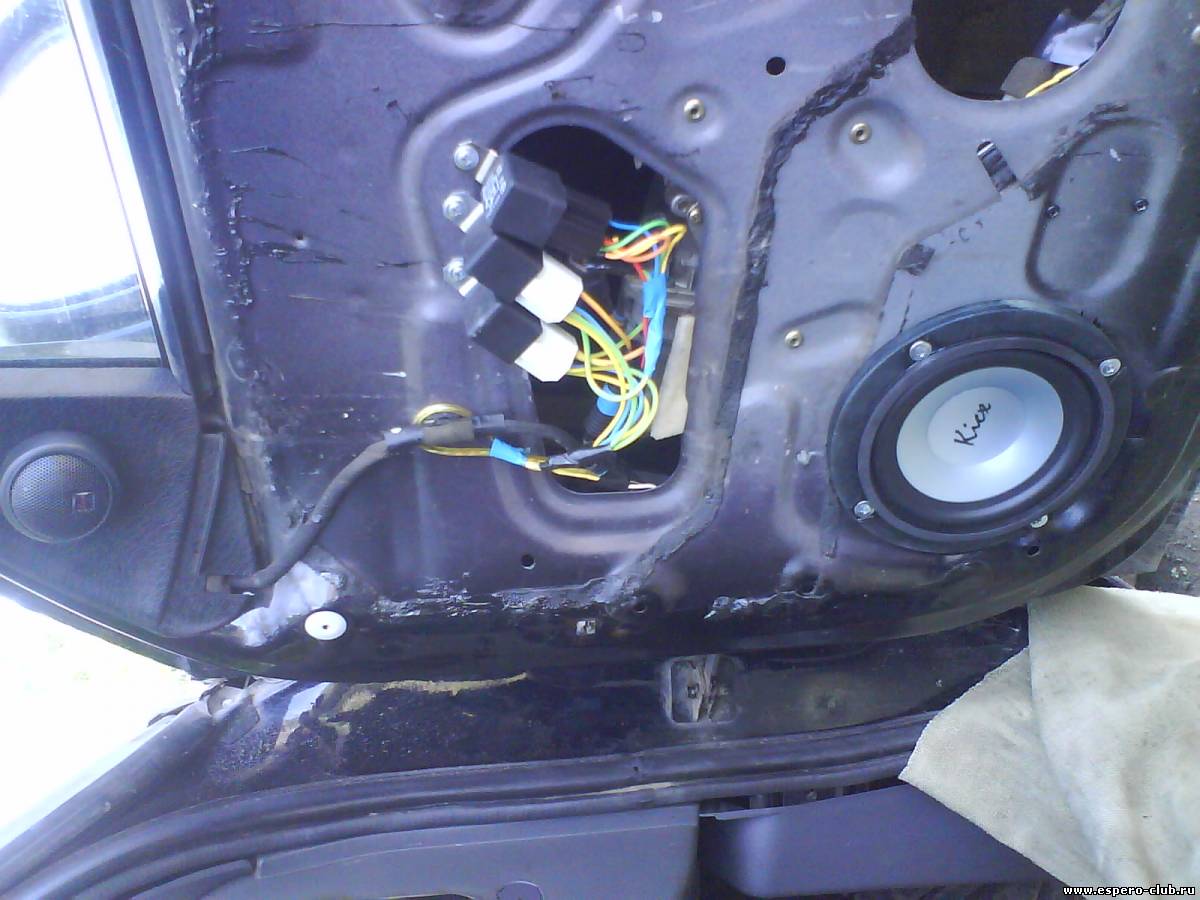

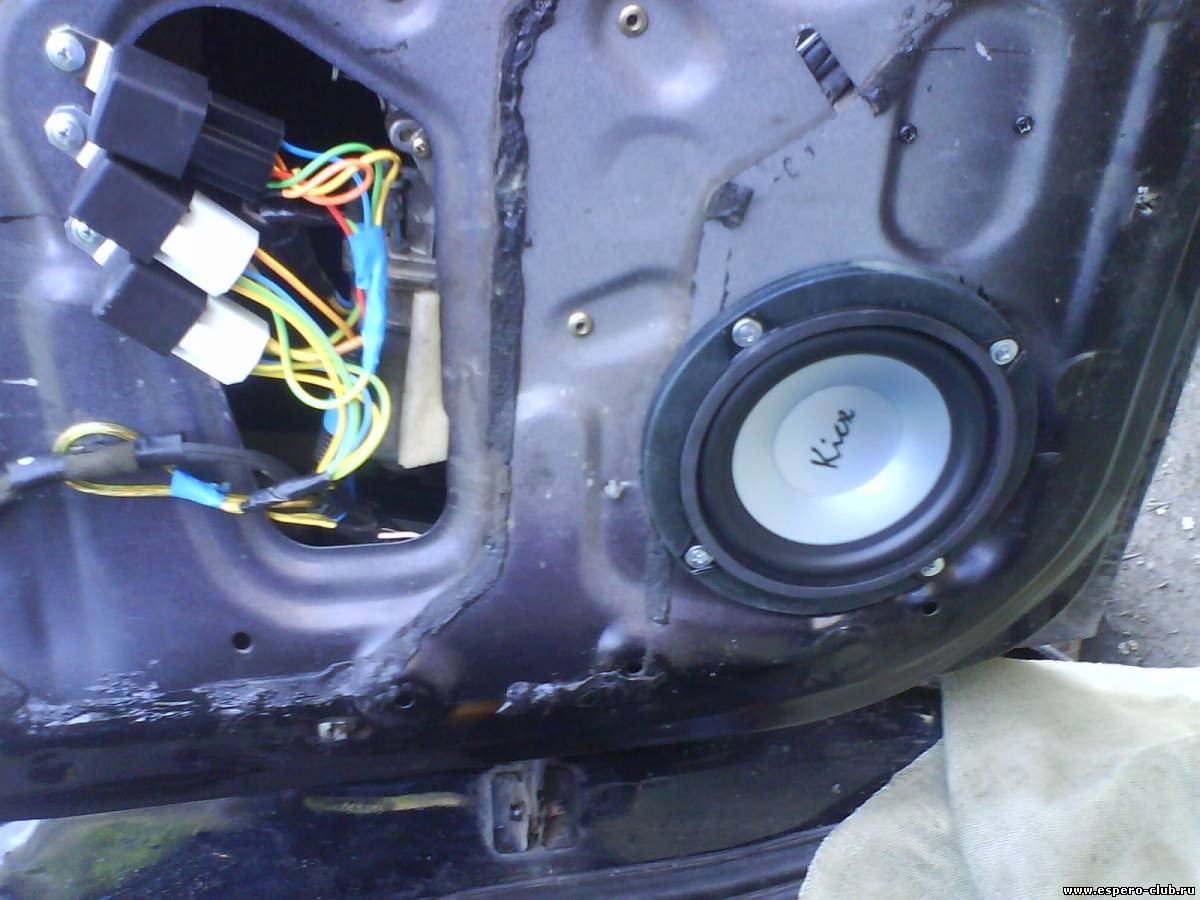

Общий вид

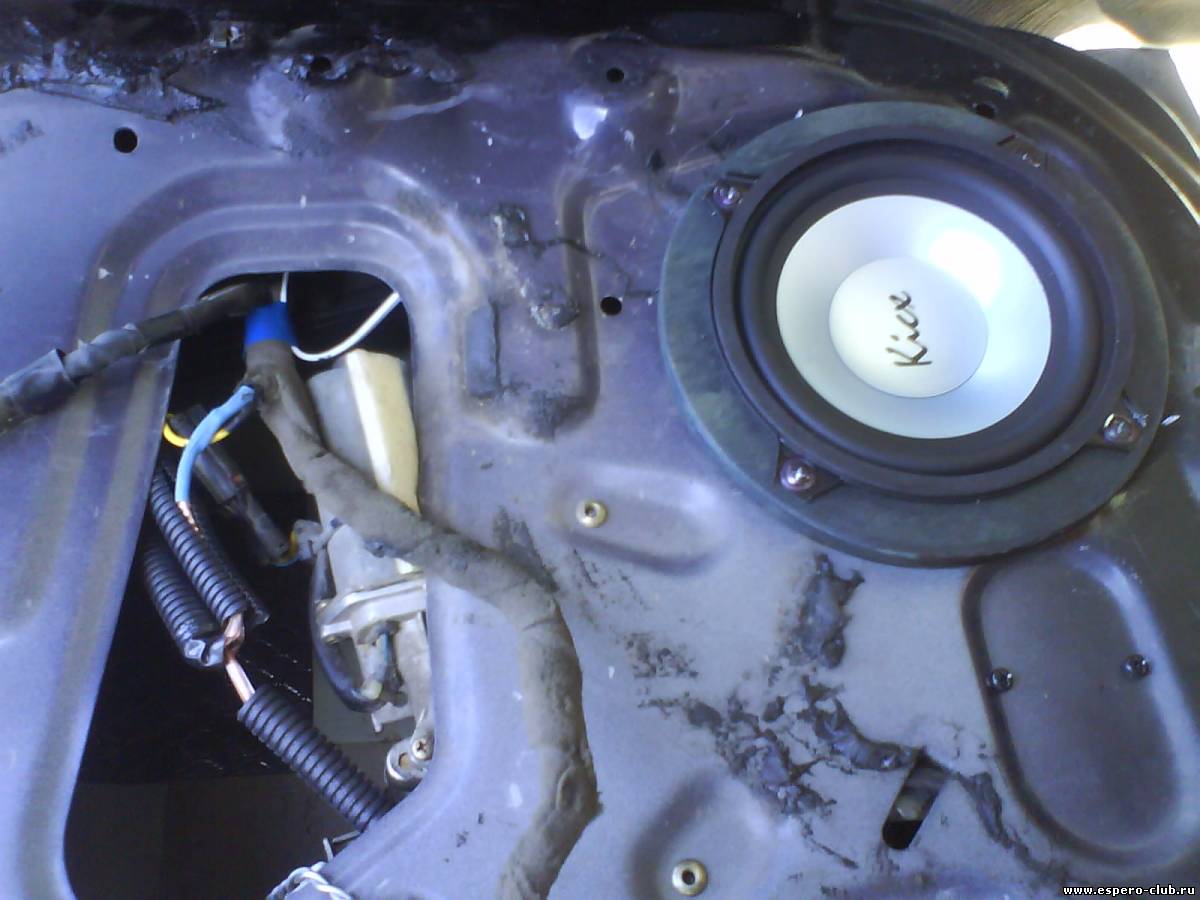

Это левая дверь, она без реле, так как там и так резвый стек-ик).

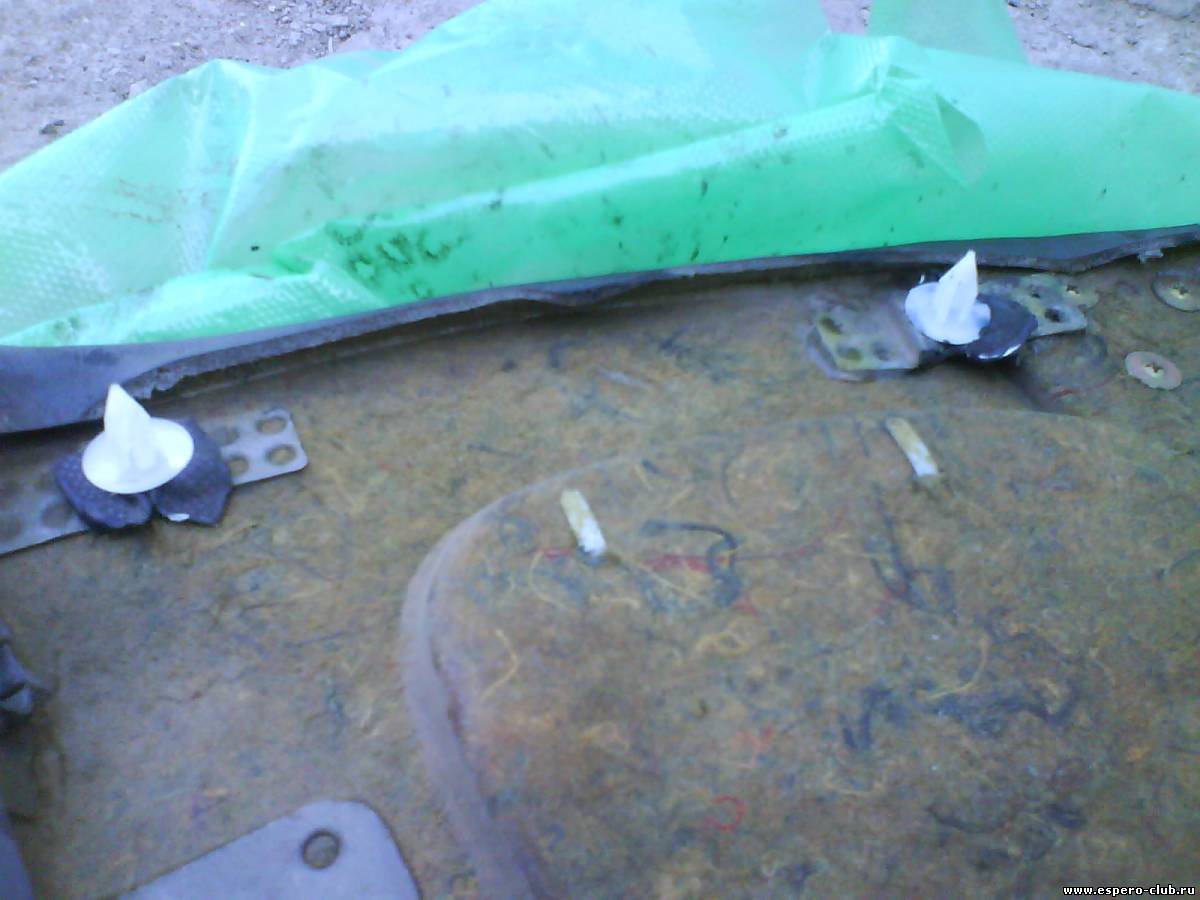

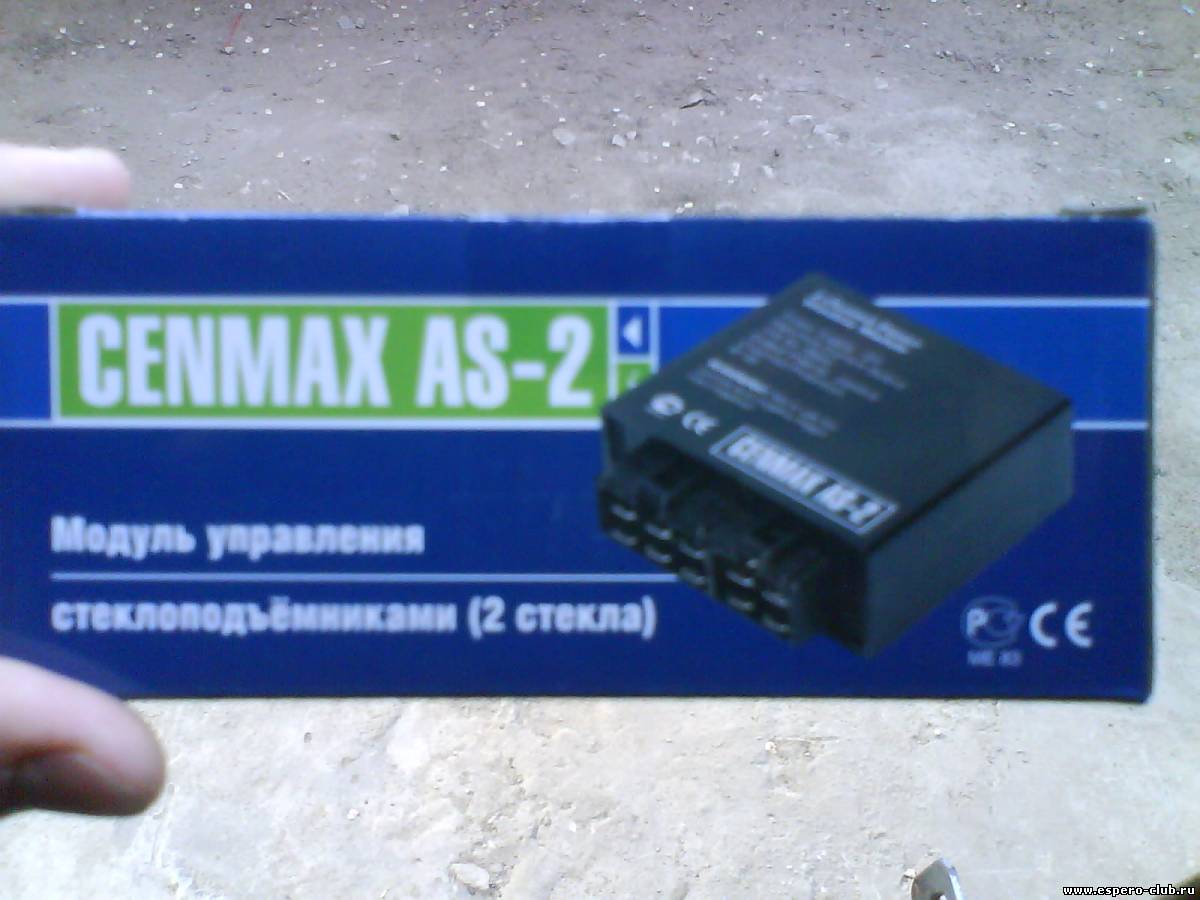

Теперь доводчик. Я расположил его над блоком ЭБУ, закрепив саморезом. Там же подключил массу. Провода в лев. дверь протянул, опять же в гофре, за родной шумкой перед ветровой панелью моторного отсека. Протяжка через переход ( снова гемор ) и вуаля, провода в двери). В комплекте доводчика есть схема, которой я благополучно воспользовался). Импульс на закрытие я взял от управляющего минуса ЦЗ. Кстати блок может работать также и от + импульса), что расширяет его возможности. И самое приятное: крепим карты дверей). Родные клипсы я брать не стал, ибо 20 рублей за шт. это грабёж! Калиновские подошли отлично). Под них, для уплотнения, я подложил небольшие кусочки гербена, так клипса лучше сидит.
Вот в принципе и всё). По времени делал 2 полных дня, с учётом предварительных проверок и вкуривания схемы). Скажу сразу: людям, не особо разбирающимся в электрике, лучше самим не заморачиваться, так как вся эта работа требует определенных навыков. Жду комментариев)))
Быть добру!!!)))
Сообщение отредактировал VK - Четверг, 30.Май.2013, 10:08:16 |
| |
| |
| VK | Дата: Четверг, 30.Май.2013, 00:58:03 | Сообщение # 2 |
|
Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует
|
Быть добру!!!)))
|
| |
| |
| VK | Дата: Четверг, 30.Май.2013, 01:01:26 | Сообщение # 3 |
|
Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует
|
Быть добру!!!)))
|
| |
| |
| GIZ | Дата: Четверг, 30.Май.2013, 08:21:06 | Сообщение # 4 |
 Гуру
Группа: Модераторы
Сообщений: 7267
Статус: Отсутствует
| Вот что за название темы? У нормальных людей оно ассоциируется с походом в туалет.
Теме с таким названием, по правилам форума, место в мусорке!!!
VK, переименуй темку адекватно её содержанию пожалуйста!
Сколько государство не обманывай, своего все равно не вернешь!
|
| |
| |
| unf1984 | Дата: Четверг, 30.Май.2013, 08:56:49 | Сообщение # 5 |
 Гуру
Группа: Проверенные
Сообщений: 2397
Статус: Отсутствует
| релюшки в двери в условиях повышенной влажности не будут себя плохо чувствовать?
Roads?.. Where we're going we don't need..
roads..
|
| |
| |
| Тепловозик | Дата: Четверг, 30.Май.2013, 09:17:33 | Сообщение # 6 |
 Гуру
Группа: Проверенные
Сообщений: 4825
Статус: Отсутствует
| Цитата (GIZ) Вот что за название темы? У нормальных людей оно ассоциируется с походом в туалет.
+1.
Цитата (GIZ) Теме с таким названием, по правилам форума, место в мусорке!!!
Туда и улетит, если автору не жалко своих трудов, а название нормальное придумать не смог.
|
| |
| |
| VK | Дата: Четверг, 30.Май.2013, 10:13:37 | Сообщение # 7 |
|
Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует
| Ну что накинулись то! Переименовал уже))) Добавлено (30.Май.2013, 10:10:50)
---------------------------------------------
unf1984, Я их расположил как можно выше, думаю ничего страшного не случиться). Добавлено (30.Май.2013, 10:13:37)
---------------------------------------------
Друзья, а как добавить видео файл???
Быть добру!!!)))
|
| |
| |
| AiS | Дата: Четверг, 30.Май.2013, 10:52:10 | Сообщение # 8 |
 Гуру
Группа: Проверенные
Сообщений: 2613
Статус: Отсутствует
| по матерьяльчику рассказал. а по ценам?
(ESPERO)Просто -Ракета-
|
| |
| |
| VK | Дата: Четверг, 30.Май.2013, 11:07:18 | Сообщение # 9 |
|
Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует
| AiS, акустика 1400, блок доводчик 450). Визомат большой лист 100р), Кольца выпилил и покрасил сам, провода 10м 150р, гофра 10м 140р, релюхи по 50р, колодки по 20, ну и всякая мелочевка не в счёт)))
Быть добру!!!)))
|
| |
| |
| Pahello | Дата: Четверг, 30.Май.2013, 12:20:27 | Сообщение # 10 |
 Гуру
Группа: Бывалый
Сообщений: 5441
Статус: Отсутствует
| Цитата (VK) Друзья, а как добавить видео файл???
Ссылкой с ютуба... Больше никак.
М21412
|
| |
| |
| VK | Дата: Четверг, 30.Май.2013, 17:07:58 | Сообщение # 11 |
|
Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует
| Будет видео) Добавлено (30.Май.2013, 17:07:58)
---------------------------------------------
http://vk.com/video161406563_165227828
Быть добру!!!)))
|
| |
| |
| Orange53 | Дата: Пятница, 31.Май.2013, 14:13:35 | Сообщение # 12 |
 Гуру
Группа: Проверенные
Сообщений: 946
Статус: Отсутствует
| VK, Кольца под динамики были в комплекте ?
Есть фото динамиков с установленной обшивкой ?
|
| |
| |
| VK | Дата: Пятница, 31.Май.2013, 16:26:07 | Сообщение # 13 |
|
Гуру
Группа: Проверенные
Сообщений: 608
Статус: Отсутствует
| Цитата (VK) Кольца выпилил и покрасил сам

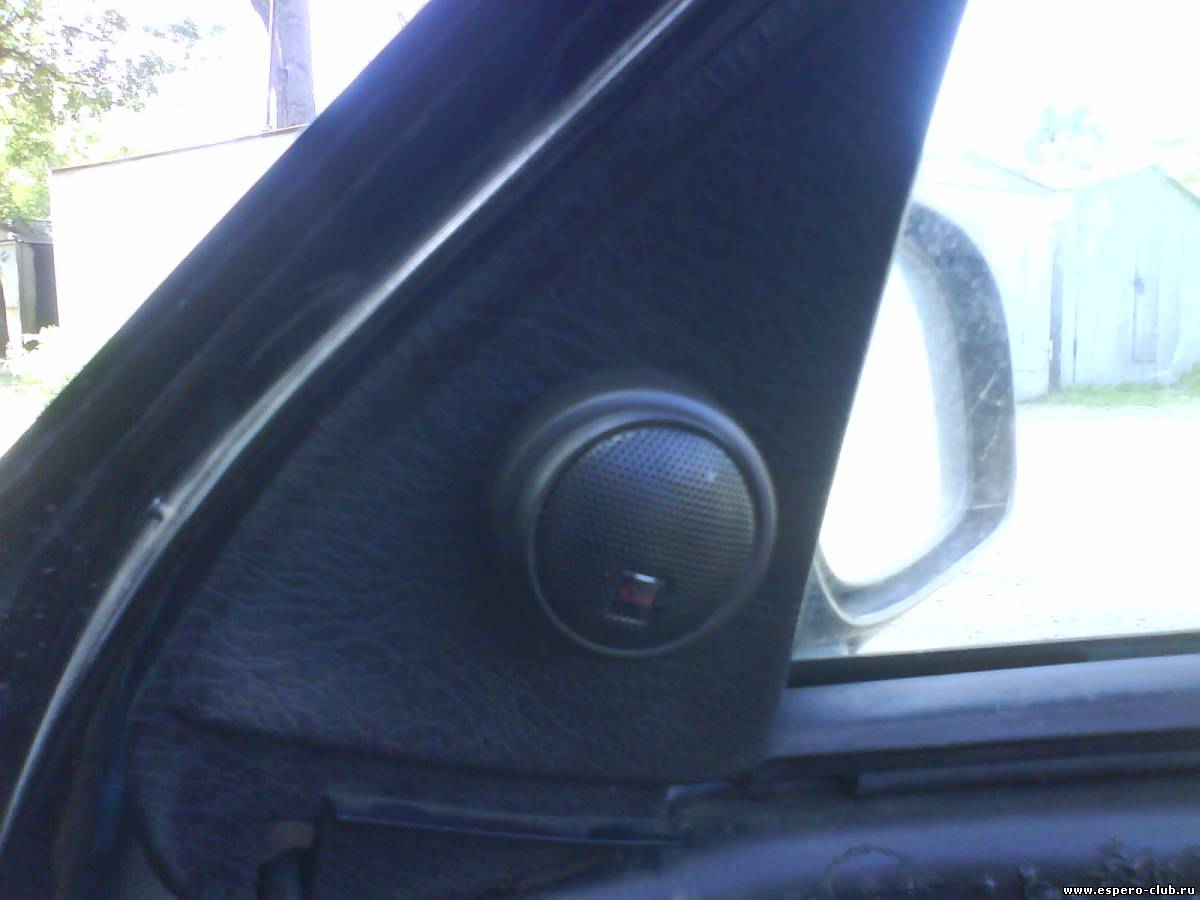

Неа, в сборе не сфоткал... Ну там ничего особенного), всё осталось прежним, только пищалка сверху выдаёт начинку)))
